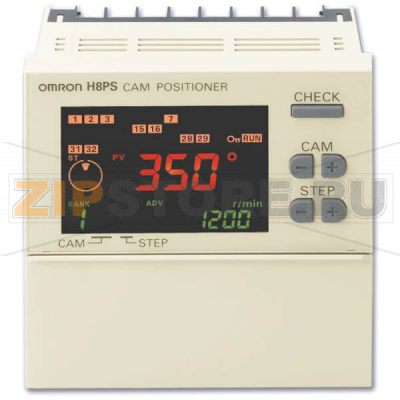

Счетчик Omron H8PS-8B

Описание товара

Omron H8PS-8B — компактный электронный кулачковый позиционер для точного управления технологическими механизмами по углу вращения. Он синхронизируется с внешним инкрементальным энкодером и формирует до восьми дискретных сигналов NPN в заданных оконных диапазонах. Такое решение заменяет механические кулачки и обеспечивает стабильную работу линий упаковки, резки, дозирования, маркировки, сортировки и циклического перемещения. Англоязычная панель с подсветкой упрощает настройку и контроль параметров, а утопленный панельный монтаж экономит место в шкафу и защищает устройство от случайных нажатий.

В устройстве реализована логика управления по углу 0–360°, настройка окон включения/выключения для каждого выхода, коррекция нулевой метки, а также базовые средства индикации состояния. Кулачковый позиционер серии H8PS стабильно отрабатывает переключения на высоких скоростях, что снижает риск рассинхронизации механизмов и брака продукции. Конфигурация выполняется через лицевую панель; параметры сохраняются во внутренней памяти, что облегчает повторный запуск оборудования после обслуживания или замены.

Области применения: роторные столы и делительные механизмы, ножи-резаки в упаковке и полиграфии, поршневые и шнековые дозаторы, подача этикеток, синхронное включение исполнительной арматуры. Использование транзисторных NPN выходов дает возможность непосредственно управлять реле, оптогальваническими входами ПЛК или твердотельными реле при соблюдении электрических характеристик нагрузки и схемы общего проводника (общий «минус»).

Как понять, что устройство вышло из строя

• Отсутствует индикация на дисплее при наличии питания; устройство не проходит включение.
• Выходы не переключаются при вращении энкодера: на дисплее угол меняется, но сигналы остаются постоянно в одном состоянии.
• Срабатывания происходят со значительным смещением по углу или хаотично (при исправном энкодере и механике).
• Нестабильное отображение угла, «дрожание» показаний, самопроизвольные перезапуски.
• Нагрев, запах перегрева, следы потемнения на клеммах или плате, срабатывание внешних предохранителей.

Типичные причины неисправностей

• Перенапряжение или переполюсовка питания, импульсные помехи от мощных нагрузок.
• Перегрузка транзисторных выходов, короткие замыкания в цепях нагрузки, отсутствие защитных диодов на индуктивных катушках.
• Ошибки разводки и экранирования сигнальных кабелей энкодера: наводки, обрывы, слабые контакты, нарушенная общая «земля».
• Влага, конденсат, агрессивные среды, токопроводящая пыль; недостаточная степень защиты панели.
• Сильная вибрация, механическое воздействие на клавиши и клеммы; нарушение крутящего момента затяжки соединений.

Рекомендации по эксплуатации и уходу

• Обеспечьте корректный панельный монтаж с учетом вентиляции, исключите перегрев и конденсацию.
• Питание — от стабилизированного источника через фильтры и защиту от перенапряжений; общий проводник для устройства, энкодера и нагрузок должен быть выполнен правильно и надежно.
• Для индуктивных нагрузок обязательно используйте демпфирующие цепочки: диоды обратного хода для катушек DC, RC-цепочки или варисторы для AC.
• Кабели энкодера — витая пара с экранированием; прокладывайте отдельно от силовых линий, заземляйте экран с одной стороны, при необходимости применяйте ферриты.
• Периодически проверяйте затяжку клемм, состояние изоляции и отсутствие коррозии; выполняйте сухую очистку мягкой салфеткой без растворителей.
• Документируйте настройки: угловые окна, смещения, логические параметры. Храните резервные копии для быстрого восстановления после сервисных работ.
• После вмешательства в механику линии выполняйте проверку нулевой метки и, при необходимости, процедуру повторной привязки нуля.
• При замене соблюдайте совместимость по типу выходов (NPN/PNP) и восстановите прежние параметры перед запуском.

Счетчик/позиционер Omron H8PS-8B и кулачковый позиционер серии H8PS с 8 NPN-выходами отмечаются надежной работой в составе промышленных линий при корректной схеме подключения, качественном источнике питания и соблюдении требований к кабельной разводке. Плановое обслуживание и защита от помех напрямую влияют на срок службы и точность переключений.

Кулачковый позиционер серии H8PS, 8 выходов, англоязычная панель, утопленный монтаж, транзисторный NPN выход
