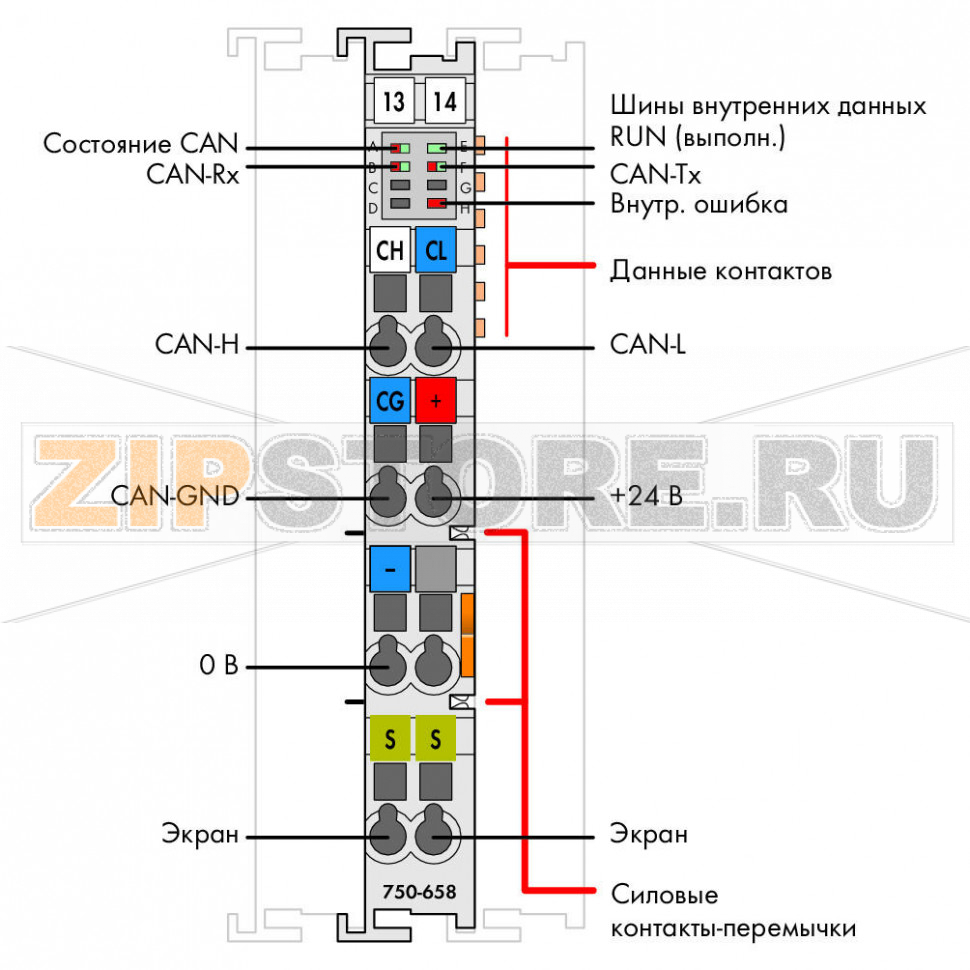

Шлюз CAN поддерживает CAN уровня 2 согласно спецификациям CAN 2.0A (11-битный идентификатор) и 2.0B (29-битный идентификатор). Функциональные блоки позволяют шлюзу считывать и записывать сообщения протоколов более высокого уровня (например, CANopen).
Сетевой интерфейс автоматически подстраивается под скорости передачи от 10 кбит/с до 1 Мбит/с благодаря автодетекту скорости (автоматическое поддержание скорости). Также доступна установка фиксированной скорости. За счет шести настраиваемых входных фильтров сообщения CAN можно отбирать по идентификаторам.
Доступны три режима работы: режим анализатора (sniffer) для пассивного детального анализа шины CAN без вмешательства; прозрачный режим, в котором шлюз работает как активный абонент и может передавать/принимать любые типы сообщений; режим с отображением (mapped), позволяющий формировать CAN-сообщения напрямую из образа процесса и выбирать параметры процесса для копирования из принятых сообщений во входящий образ. Сообщения CAN могут передаваться циклически, вручную или по событию (изменение параметра процесса).

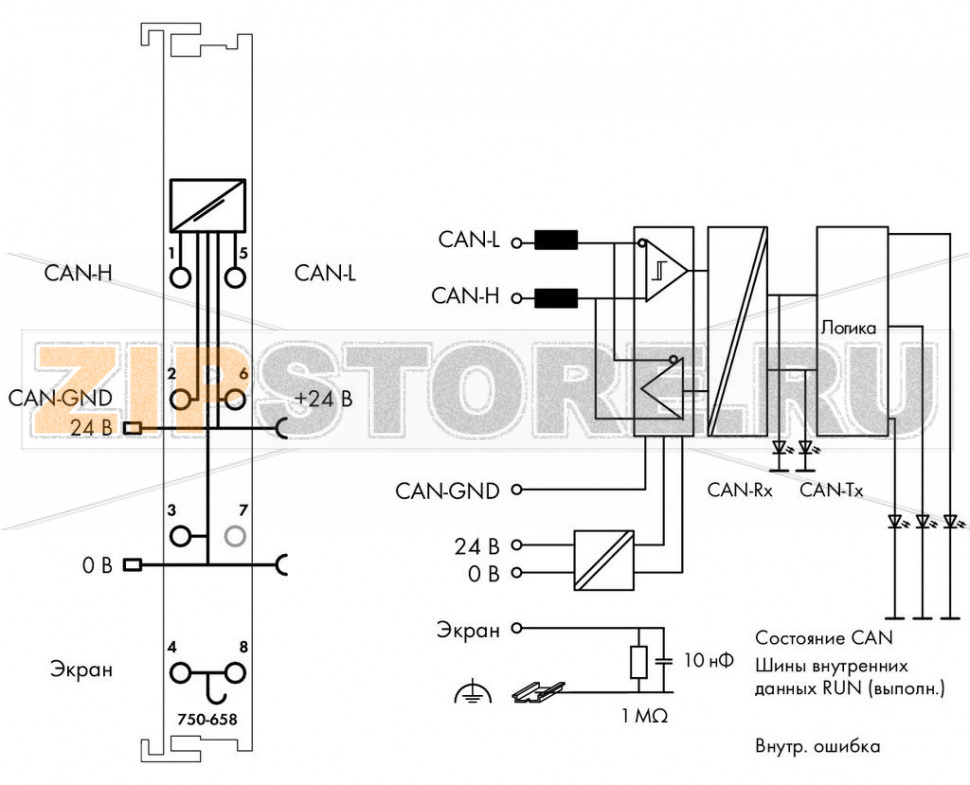

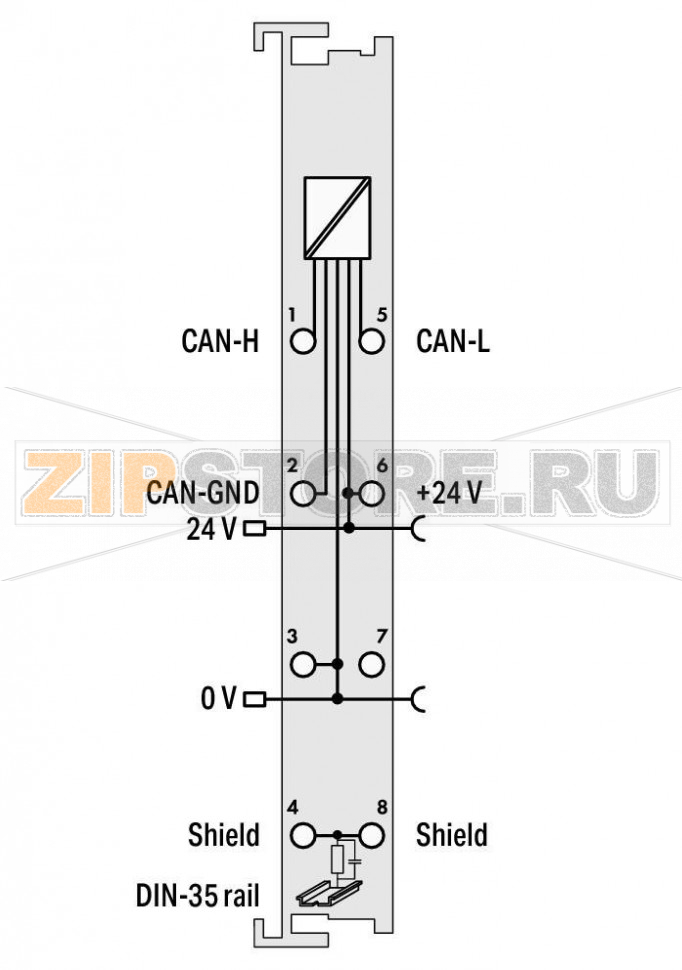

| Параметры устройства | Режимы работы: анализатор (sniffer), прозрачный, с отображением (mapped) |
| Количество входов | 1 (интерфейс CAN) |
| Режимы передачи | 10, 20, 50, 125, 250, 500, 800 кбит/с (автоматическое определение скорости); форматы: по стандарту 2.0A (ID 11 бит) и 2.0B (расширенный ID 29 бит) |
| Битовая ширина | 8, 12, 16, 20, 24, 32, 40, 48 байт, конфигурируемо, включая байт управления/состояния |
| Напряжение системного питания | DC 5 В; через сигнальные контакты |
| Потребляемый ток от системного питания (5 В) | 50 мА |
| Напряжение полевого питания | DC 24 В; через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Потребляемый ток от полевого питания (модуль без внешней нагрузки) | 12 мА |
| Гальваническая развязка (пиковое значение) | VM = 500 В (система/питание) |
| Количество входящих силовых джампер-контактов | 2 |
| Количество исходящих силовых джампер-контактов | 2 |
| Токовая нагрузочная способность силовых джампер-контактов | 10 А |
| Технология подключения: входы/выходы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Входы/выходы |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0,31 … 0,35 дюйма |
| Ширина | 12 мм / 0,472 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Длина | 67,8 мм / 2,669 дюйма |
| Расстояние от верхней кромки DIN-рейки 35 | 60,6 мм / 2,386 дюйма |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | светло-серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 51 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 (по IEC 61131-2) |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальное (стоя/лежа) или вертикальное |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4 g (IEC 60068-2-6) |
| Ударопрочность | 15 g (IEC 60068-2-27) |
| ЭМС — помехоустойчивость | EN 61000-6-2, EN 61131-2, для морских применений |
| ЭМС — излучение помех | EN 61000-6-3, EN 61131-2, для морских применений |
| Устойчивость к коррозионным загрязнителям | IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при 75% RH | 10 ppm |
| Допустимая концентрация SO2 при 75% RH | 25 ppm |
| Группа продукта | 15 (Remote I/O) |
| Тип упаковки | Коробка (BOX) |
| Страна происхождения | DE (Германия) |
| GTIN | 4050821642084 |
| Код ТН ВЭД | 85389099990 |
WAGO 750-658 — промышленный шлюз CAN, предназначенный для интеграции устройств по шине CAN в системы автоматизации. Он поддерживает стандарт CAN уровня 2 с идентификаторами 11 и 29 бит, что обеспечивает совместимость с большинством промышленных узлов и протоколов верхнего уровня, включая CANopen. Модуль подходит как для ввода/вывода технологических данных, так и для анализа трафика в существующих сетях. Возможность автоматического определения скорости облегчает ввод в эксплуатацию на объектах с неизвестной или неоднородной конфигурацией.
Шлюз предлагает три режима работы. В режиме анализатора он пассивно отслеживает телеграммы, позволяя проводить диагностику без влияния на сеть. В прозрачном режиме выступает активным участником, передавая и принимая сообщения, что удобно при интеграции узлов и обмене данными с ПЛК. Режим с отображением позволяет напрямую связать процессные переменные с CAN-кадрами, организовать событийную или циклическую отправку и принимать параметры из сети в образ процесса. Набор конфигурируемых фильтров по идентификатору облегчает разгрузку шины и исключает нежелательные сообщения.
Шлюз CAN WAGO 750-658 применяют в машиностроении, энергетике, транспортных системах, на стендах испытаний и в модернизации парка оборудования. Компактный корпус, крепление на DIN-рейку и пружинные клеммы упрощают монтаж и обслуживание, а гальваническая развязка увеличивает устойчивость к помехам в сложной электромагнитной обстановке.
Причины неисправностей. Наиболее типичны: неправильная терминальная нагрузка (отсутствие/двойная установка 120 Ом), ошибки разводки и полярности питания, нарушение экранирования и скрутки линии, превышение допустимого уровня помех и импульсных перенапряжений, работа вне допустимых температур и влажности, разрыв или окисление контактов, а также повреждение вследствие статического разряда. Вредны и потенциалные разности между землями сегментов сети, что вызывает потери связи и переход контроллера CAN в состояние bus-off.
Как понять, что модуль вышел из строя. Признаки: стойкая потеря обмена по CAN при исправной кабельной сети и корректной терминальной нагрузке; невозможность определить или удерживать скорость, частые ошибки кадров и ретрансляции; отсутствие реакции на конфигурацию и команды, периодический уход шины в bus-off; аномальный нагрев корпуса, запах перегрева, визуальные следы коррозии или повреждения клемм. Диагностика упрощается проверкой осциллограмм CAN_H/CAN_L, анализом счетчиков ошибок контроллера и сравнением поведения в разных режимах (анализатор vs прозрачный).
Рекомендации по уходу и эксплуатации. Соблюдайте требования к экранированию и скрутке пары, используйте правильную терминальную нагрузку по концам сегмента. Регулярно проверяйте затяжку пружинных клемм и целостность жил, очищайте устройство от пыли сухой салфеткой, избегая агрессивных средств. Обеспечьте надежное заземление, выравнивание потенциалов между сегментами и защиту от импульсных перенапряжений (УЗИП). Эксплуатируйте модуль в диапазоне рекомендуемых температур и влажности, не допускайте конденсации. Периодически проверяйте качество питания и отсутствие просадок, особенно при наличии мощной коммутационной нагрузки рядом. При работах по реконфигурации фиксируйте сетевые параметры и идентификаторы, чтобы исключить коллизии и лишнюю нагрузку на шину.
Применение этих рекомендаций повышает надежность WAGO 750-658 и снижает риск простоев, обеспечивая стабильный обмен данными в сети CAN как на этапах пусконаладки, так и в длительной эксплуатации.
