Штекер; 2-пол.; 1,50 mm; синие Wago 890-1112

Name: Штекер; 2-пол.; 1,50 mm; синие Wago 890-1112
Brand: Wago
SKU: 890-1112

Каталожный номер 890-1112

Штекер; 2-пол.; 1,50 mm; синие Wago 890-1112 - Штекер; 2-пол.; 1,50 mm; синие Wago 890-1112

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "164453" ["product_id"]=> string(6) "227132" ["id_1c"]=> NULL ["sku"]=> string(8) "890-1112" ["sort"]=> string(1) "1" ["name"]=> string(8) "890-1112" ["image_id"]=> NULL ["price"]=> float(160) ["primary_price"]=> string(7) "1.68416" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(160) ["unconverted_price"]=> float(1.68) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(160) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 160 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Защита от неправильного сочленения; не требует обслуживания
Технология пружинного зажима Push-in CAGE CLAMP® позволяет жесткие проводники просто вставлять в разъем
Низкий профиль при межполюсном шаге 4,4 мм
В собранном виде установочные разъемы соответствуют IP40 и подходят для легкодоступных зон

Примечание

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги необходимы только для тонких многожильных проводников (штекер/розетка).

Примечание по защите от неправильного подсоединения

Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:

подсоединение с иным числом контактов
подсоединение с поворотом на 180°
подсоединение с поперечным смещением
подсоединение по одному контакту

Информация по безопасности (США)

Примечание для рынка США (USR): отдельные версии также могут применяться для размыкания цепи в соответствии с сертификатом UL в определенных приложениях при токах менее 5 A и напряжениях до 600 V. За дополнительной информацией обращайтесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта ≈ 1 мОм

штекер/розетка с сопротивлением контакта ≈ 0,25 мОм

Номинальные данные по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	16 A
Пояснение	Категория перенапряжения III / Степень загрязнения 3

Сертификаты по UL 1977

Номинальное напряжение (только заводская проводка)	600 V
Номинальный ток (только заводская проводка)	14 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Инструмент Вставка (push-in)
Номинальное сечение	1,5 мм²
Диапазон для одножильных	0,25 … 1,5 мм² / 22 … 16 AWG
Одножильные, прямое вставное подключение	0,75 … 1,5 мм² / 20 … 16 AWG
Многожильные	0,25 … 1 мм² / 22 … 18 AWG
Тонкие многожильные	0,25 … 1,5 мм² / 22 … 16 AWG
Многожильные с изолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Многожильные с неизолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Мин. для вставного подключения с изолированным наконечником	0,75 мм² / 20 AWG
Длина снятия изоляции	9 мм / 0.35 inch
Примечание по длине зачистки	см. также упаковку или инструкцию
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Направление ввода проводника к направлению сочленения	0 °

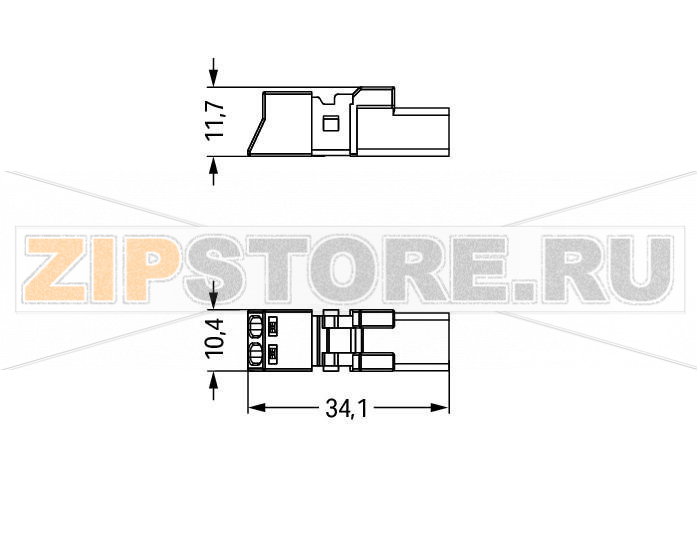

Геометрические данные

Шаг контактов	4,4 мм / 0.173 inch
Ширина	10,4 мм / 0.409 inch
Высота	11,7 мм / 0.461 inch
Длина	34,1 мм / 1.343 inch

Механические данные

Технология	DALI
Кодировка	I
Сила сочленения	≈ 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила	при блокировке: > 80 Н
Расцепляющая сила	при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов)
Число циклов сочленения	≥ 200 без нагрузки; 100 с резистивной нагрузкой IN = 16 A (проверено для 1,5 мм² / AWG 16)
Маркировка потенциалов	+ −
Степень защиты	IP20
Примечание по степени защиты	IP40 при сочленении с корпусом с анкером для кабеля (strain relief)
Применение	для функций диммирования (например, DALI)

Стыковочное соединение

Тип контакта (разъем)	Штекер (male)
Тип присоединения	для проводников
Защита от перепутывания	Да
Фиксатор	рычаг защелки
Рычаг защелки	может устанавливаться дополнительно

Материалы

Цвет	синий
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,056 MJ
Масса	2,5 g

Требования к окружающей среде

Температура монтажа/обработки	-5 … +40 °C
Температура непрерывной эксплуатации	-35 … +85 °C
Примечание	Изолирующие компоненты рассчитаны на температуры до 105 °C

Коммерческие данные

Группа продукции	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4055143548502
Таможенный код	85366990990

Штекер WAGO 890-1112 — компактный двухполюсный разъем системы WINSTA MINI, предназначенный для быстрого и безопасного подключения в осветительных установках, системах автоматизации зданий и шкафах управления. Синяя окраска и кодирование I помогают однозначно идентифицировать цепи управления, в том числе шины диммирования (например, DALI), а защита от неправильного соединения исключает ошибочное сочленение с несовместимыми компонентами.

Разъем ориентирован на модульную и предмонтажную проводку: соединение выполняется без обслуживания за счет пружинной технологии, устойчивой к вибрациям и термоциклированию. Жесткие проводники можно вставить напрямую, тонкие многожильные — подключить с использованием инструмента или наконечников. Низкий профиль облегчает размещение в корпусах светильников и распределительных коробках с ограниченным пространством, а при применении корпуса с анкером для кабеля достигается дополнительная механическая разгрузка и более высокая степень защиты.

Типовые области применения включают подключение драйверов светильников, распределение управляющих сигналов, монтаж в секциях мебели и потолочных системах, а также быструю замену элементов без разрыва основной проводки. Штекер WAGO 890-1112 совместим с ответными частями и аксессуарами серии WINSTA MINI, что упрощает стандартизацию на объекте.

Причины возможных отказов

Неправильный выбор сечения или типа проводника, неполная вставка жилы, чрезмерная длина/недостаточная зачистка
Превышение допустимого тока, нагрев из‑за повышенного переходного сопротивления при слабом контакте
Повреждение корпуса или защелки из‑за перегибов, натяжения кабеля без разгрузки, ударных нагрузок
Попадание влаги, пыли или агрессивных сред, нарушение условий эксплуатации
Чрезмерное число циклов сочленения/расстыковки, износ контактов
Длительное воздействие высокой температуры, УФ или химикатов, несовместимых с PA66

Как понять, что разъем вышел из строя

Нестабильная работа цепи управления: пропадание связи/диммирования, мерцание светильников
Повышенный нагрев, потемнение или запах перегрева в зоне контакта
Визуальные дефекты: трещины корпуса, деформация, следы оплавления, окисление
Ненадежная фиксация: защелка не удерживает, штекер имеет люфт или извлекается без усилия
Рост падения напряжения на участке разъема, обрыв/нестабильность при проверке мультиметром

Рекомендации по установке и уходу

Соблюдайте рекомендуемую длину зачистки, используйте наконечники для тонких многожильных проводников; после подключения выполните контрольную протяжку (легкое натяжение на проводнике)
Держите контактные зоны чистыми и сухими; не применяйте агрессивные растворители для очистки
Используйте корпуса с разгрузкой натяжения и соответствующие ответные части; не допускайте натяжения кабеля на разъеме
Не превышайте допустимое число циклов сочленения; при частом сервисе применяйте соответствующие аксессуары
Эксплуатируйте в заявленном диапазоне температур; избегайте длительного нагрева от близлежащих источников
Соблюдайте кодирование: соединяйте только совместимые по ключу элементы серии WINSTA MINI; не пытайтесь сцеплять при несоосности или с поворотом
При замене обесточьте цепь, разблокируйте защелку, извлеките штекер, заново зачистите проводники и выполните повторное подключение с проверкой фиксации

Применение штекера WAGO 890-1112 позволяет ускорить монтаж, снизить вероятность ошибок и обеспечить сервисопригодность осветительных и управляющих систем. Соблюдение рекомендаций по подключению и эксплуатации повышает надежность соединения на протяжении всего жизненного цикла установки.
