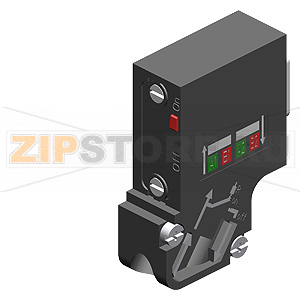

SIMATIC DP, шинный соединитель для PROFIBUS, до 12 Мбит/с, вывод кабеля под углом 35°, технолгоия подключения Fast Connect (методом прокола изоляции), без разъёма для подключения программатора, 15.8x54x39.5 мм Siemens 6ES7972-0BA61-0XA0

Описание товара

SIMATIC DP, шинный соединитель для PROFIBUS Siemens 6ES7972-0BA61-0XA0 — это промышленный разъем для подключения устройств PROFIBUS DP по интерфейсу RS‑485 с технологией Fast Connect (прокол изоляции). Конструкция с выводом кабеля под углом 35° упрощает укладку в шкафу, снижает радиус изгиба и помогает сохранить стабильность линии при плотном монтаже. Модель без разъема PG, поэтому подключение программатора выполняется через другие узлы сети или альтернативные интерфейсы контроллера.

Разъем предназначен для быстрого и надежного монтажа с использованием фирменной технологии Fast Connect: центральные жилы и экран прижимаются без снятия изоляции классическим способом, что сокращает время ввода в эксплуатацию и снижает риск ошибок при разделке кабеля. При правильной установке Siemens 6ES7972-0BA61-0XA0 обеспечивает устойчивую передачу данных на высоких скоростях и защищенное 360° заземление экрана, что критично для помехоустойчивости PROFIBUS.

Область применения

Подключение модулей ввода-вывода, приводов, панелей HMI и станций ET 200 к сети PROFIBUS DP в шкафах с ограниченным пространством. Угол 35° особенно удобен при нижнем или боковом вводе кабеля и при последовательном подключении нескольких узлов на одной рейке.

Распространенные причины поломок

• Неправильная разделка и посадка жил при Fast Connect: неполный прокол изоляции, перекусывание жил, плохой контакт экрана.
• Механические нагрузки: чрезмерный изгиб кабеля у ввода, отсутствие разгрузки натяжения, ударные воздействия, вибрации.
• Повреждение контактной группы D‑Sub: погнутые/окисленные пины, ослабленные винты фиксации.
• Нарушение экранирования: неплотное обжатие оплетки, загрязнение, коррозия, попадание влаги.
• Ошибки монтажа сети: неправильная терминация сегмента, дублирование оконечивания, подключение неподходящего типа кабеля.
• Электрические воздействия: статические разряды, импульсные перенапряжения, наводки от силовых линий.

Как понять, что запчасть вышла из строя

• Интермиттирующие отказы связи: пропадание станции, рост числа повторных передач, всплески ошибок CRC, срабатывание индикации BF на контроллере/приводе.
• Нестабильность на высоких скоростях, исчезающая при уменьшении скорости или при замене разъема.
• Реакция на механическое воздействие: связь прерывается при легком касании кабеля или корпуса соединителя.
• Аномальные результаты тестов PROFIBUS-анализатором/осциллографом: отражения, заниженная амплитуда, несоответствие импеданса на участке с данным соединителем.
• Визуальные признаки: трещины корпуса, поврежденный ввод, следы коррозии, загрязнения, ослабленные винты крепления D‑Sub.

Рекомендации по уходу и эксплуатации

• Используйте штатный инструмент Fast Connect и соблюдайте рекомендуемые длины разделки; контролируйте полноту прокола изоляции каждой жилы.
• Обеспечивайте 360° контакт экрана и разгрузку натяжения кабеля; не превышайте минимальный радиус изгиба.
• Размещайте кабель вдали от силовых трасс и частотных преобразователей; при параллельной прокладке используйте экранирование и разделительные каналы.
• Периодически проверяйте фиксацию винтов D‑Sub и состояние экрана, проводите визуальный осмотр на предмет трещин и окислов.
• Следите за корректностью оконцевания сегмента: терминация включена только на крайних узлах линии, дублирования быть не должно.
• Избегайте установки/снятия под нагрузкой и при вибрации; при сервисе по возможности обесточивайте участок сети.
• Храните запасные разъемы Siemens 6ES7972-0BA61-0XA0 в сухом месте, в антистатической упаковке, защищая контакты от загрязнений.
• Если нужен доступ программатора в точке подключения, выбирайте модификации с PG‑портом; данная модель его не имеет.

Правильный монтаж и регулярный контроль состояния соединителей в сети PROFIBUS позволяют избежать случайных простоев, уменьшить уровень помех и обеспечить длительную безотказную работу оборудования. При первых признаках нестабильности стоит локализовать участок, временно заменить соединитель 6ES7972-0BA61-0XA0 на исправный и подтвердить результат проверкой анализатором сети.
