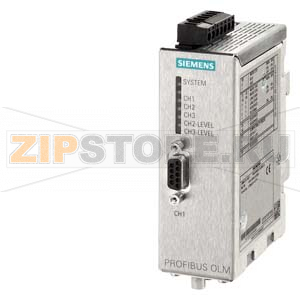

SIMATIC NET, PB OLM/G11 V4.0 ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ С 1 ПОРТОМ RS485 И 1 СТЕКЛЯННЫМ FOC-ИНТЕРФЕЙСОМ (2 BFOC-РАЗЪЁМА), С СИГНАЛЬНЫМ КОНТАКТОМ И ИЗМЕРИТЕЛЬНЫМ ВЫХОДОМ Siemens 6GK1503-2CB00

Описание товара

SIMATIC NET PB OLM/G11 V4.0 Siemens 6GK1503-2CB00 — промышленный оптический модуль связи, предназначенный для объединения электрического сегмента PROFIBUS (RS485) с линией на стеклянном волокне. Устройство используется для увеличения помехоустойчивости и дальности связи, организации резервированных колец и надёжной стыковки удалённых узлов. Наличие сигнального контакта и измерительного выхода упрощает диагностику и обслуживание на объекте, а оптический интерфейс с двумя BFOC‑разъёмами обеспечивает устойчивую работу в условиях повышенных электромагнитных помех.

OLM/G11 интегрируется в существующие сети, снижая нагрузку на электрический сегмент и повышая общую устойчивость топологии. Модуль применяют в производственных линиях, на объектах с интенсивными источниками ЭМП, в распределённых системах управления и в случаях, когда критичны непрерывность обмена и предсказуемые задержки. В составе PROFIBUS он выступает как узел перехода «электрика—оптика», обеспечивая гальваническую развязку и удобный доступ к измерениям уровня оптического сигнала.

Как понять, что запчасть вышла из строя

• Периодические или устойчивые потери связи с узлами «за» модулем, обрывы коммуникации при штатной работе остальных участков сети.
• Аварийная индикация на корпусе, срабатывание сигнального контакта, фиксируемое ПЛК или системой мониторинга.
• Отсутствие активности на индикаторах линии при подключённом и исправном кабеле.
• Аномально низкий уровень на измерительном выходе по сравнению с эталонными значениями для данного участка линии, резкое ухудшение оптического бюджета.
• Нагрев корпуса сверх обычного при штатном питании и нагрузке.

Типовые причины неисправностей

• Загрязнение или повреждение торцов оптических коннекторов BFOC, излом, микротрещины в волокне, превышение допустимого радиуса изгиба кабеля.
• Нестабильное или неверно поляризованное питание, пульсации и броски напряжения, отсутствие корректного заземления.
• Механические воздействия: вибрации, ударные нагрузки, ослабление крепежа, вытягивание кабеля из разъёмов.
• Воздействие агрессивной среды: конденсат, пыль, масляный аэрозоль, коррозия контактов.
• Ошибки монтажа и конфигурации: неправильные соединения, неверная организация завершающего согласования на RS485-сегменте, некорректная топология кольца/линии.
• Естественное старение излучателя/приёмника в оптическом тракте при длительной эксплуатации в тяжёлых условиях.

Рекомендации по уходу и эксплуатации

• Содержите оптические разъёмы в чистоте: используйте заглушки при хранении и сервисе, очищайте торцы коннекторов безворсовыми салфетками и изопропиловым спиртом, не прикасайтесь к феруле руками.
• Соблюдайте минимальный радиус изгиба и допустимые тяговые усилия оптического кабеля; исключите пережатие в лотках и контурах.
• Периодически проверяйте состояние зажимов, фиксацию кабелей и клемм питания, целостность экранов и заземления.
• Контролируйте параметры питания, уровень пульсаций и качество резервирования. При возможности используйте отдельную линию питания для коммуникационного оборудования.
• Монтаж SIMATIC NET PB OLM/G11 V4.0 Siemens 6GK1503-2CB00 выполняйте в соответствии с руководством: обеспечьте достаточную вентиляцию, температурный режим и защиту от конденсата.
• Используйте измерительный выход для регулярной оценки оптического бюджета и раннего выявления деградации линии; фиксируйте результаты в журнале обслуживания.
• При построении резервированных колец контролируйте корректность подключения и тестируйте срабатывание сигнального контакта на разрыв линии.

Грамотный монтаж, чистые оптические соединения и профилактические проверки существенно продлевают срок службы устройства. При первых признаках деградации связи имеет смысл локализовать проблему с помощью измерительного выхода и поочерёдной проверки участков линии. Если после исключения внешних факторов сбой сохраняется, модуль SIMATIC NET PB OLM/G11 V4.0 Siemens 6GK1503-2CB00 следует диагностировать на стенде или заменить на исправный.
