Электрические данные
Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (II / 2) | 400 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 32 A |
| Пояснение к номиналам | (II / 2) — категория перенапряжения II / степень загрязнения 2 |
Данные соединения
| Технология соединения | CAGE CLAMP® |
| Тип привода | Рычаг |
| Допустимые материалы проводников | Медь |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Тонкие многожильные проводники | 0,08 … 4 мм² / 28 … 12 AWG |
| Длина снятия изоляции | 9 … 10 мм / 0.35 … 0.39 inch |
| Общее число точек соединения | 5 |
| Общее число потенциалов | 1 |
| Тип подводки | Боковое подключение |

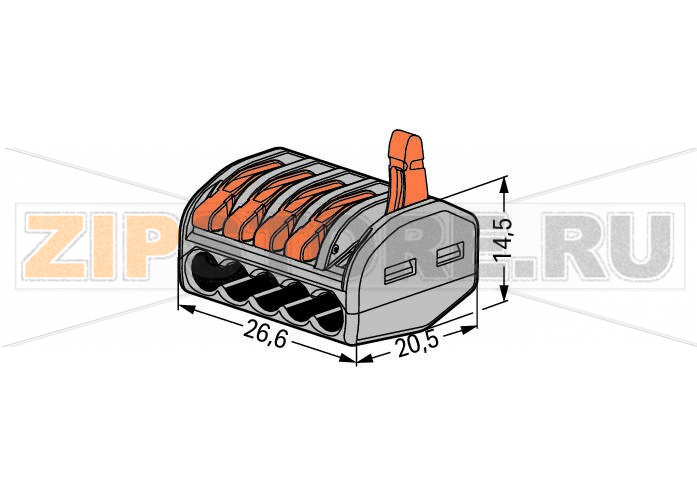

Геометрические данные
| Ширина | 26,6 мм / 1.047 inch |
| Высота | 14,5 мм / 0.571 inch |
| Длина | 20,5 мм / 0.807 inch |
Материалы
| Цвет корпуса | серый |
| Класс воспламеняемости по UL 94 | V0 |
| Пожарная нагрузка | 0,13 MJ |
| Цвет рычага | оранжевый |
| Масса | 6,6 g |
Требования к окружающей среде
| Температура окружающего воздуха (эксплуатация) | 40 … 40 °C |
| Постоянная рабочая температура | 85 … 85 °C |
Коммерческие данные
| Группа товара | 7 (Push Wire Conn.) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4044918464956 |
| Код ТН ВЭД | 85369010000 |
Соединитель Wago 222-415 из серии CLASSIC — практичное решение для быстрого и надежного соединения проводников в распределительных коробках, осветительных линиях, бытовых и коммерческих установках. Конструкция с рычагами позволяет выполнять монтаж и демонтаж без инструмента, обеспечивая стабильный прижим и повторяемое качество контакта при многократном использовании. Корпус из самозатухающего материала и продуманная геометрия делают изделие удобным при работе в ограниченном пространстве.
Область применения товара охватывает монтаж ответвлений, параллельное соединение цепей, временные и постоянные подключения в электромонтажных работах. Соединитель подходит для различных типов медных проводников, что упрощает работу при модернизации существующих линий и при интеграции оборудования с разными кабельными вводами. Рычажный механизм обеспечивает четкую фиксацию и визуальный контроль положения: рычаг поднят — зажим открыт, опущен — контакт сформирован.
К типичным причинам отказов относятся нарушения технологии монтажа: неполная зачистка или, наоборот, чрезмерная длина снятия изоляции; перекос или неполное введение жилы; загрязнение контактной зоны строительной пылью, влагой, лакокрасочными материалами; применение алюминиевых проводников без соответствующих переходных решений; превышение допустимой токовой нагрузки; эксплуатация в условиях повышенной температуры или в замкнутых полостях без теплового отвода. Механические повреждения корпуса и рычагов из-за чрезмерного усилия или ударов также могут привести к ухудшению контакта.
Понять, что соединитель вышел из строя или требует обслуживания, можно по ряду признаков: локальный нагрев и потемнение пластика вокруг клемм при нагрузке; запах перегрева или следы оплавления; изменение цвета или деформация рычага; появление искрения при прикосновении или при подключении/отключении нагрузки; периодические обрывы или нестабильность цепи при вибрации; выпадение провода из клеммы. Визуальный осмотр места соединения под нагрузкой, а также контроль термочувствительными индикаторами или пирометром помогут выявить проблему на ранней стадии.
Рекомендации по уходу и эксплуатации: выполнять монтаж только при снятом напряжении; соблюдать рекомендованную длину зачистки и использовать калибр на корпусе, если он предусмотрен; перед установкой проверять чистоту и целостность жилы, при необходимости выровнять распушенные тонкие жилы; не допускать попадания влаги и агрессивных сред в зону контакта; избегать механических нагрузок на проводник вблизи зажима, фиксировать кабель стяжками или клипсами; периодически (при регламентных осмотрах щитов и коробок) контролировать состояние соединений, особенно в цепях с повышенной нагрузкой. При обнаружении трещин корпуса, ослабленного хода рычага или следов термического воздействия соединитель Wago 222-415 следует заменить на новый. Хранить изделие рекомендуется в сухом, защищенном от пыли месте, при комнатной температуре, в заводской упаковке.
Соблюдение базовых правил монтажа и регулярные профилактические проверки обеспечат длительную и безопасную работу соединителя Wago 222-415 в составе электроустановки.
