Номинальные значения по IEC/EN 60664-1
| Номиналы согласно 1 | IEC/EN 60998-1 |
| Примечание к номиналам | Точки подключения |
| Номинальное напряжение (II / 2) | 500 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 24 A |
| Номиналы согласно 2 | IEC/EN 60998-2-2 |
| Примечание к номиналам 2 | Точки подключения |
| Номинальное напряжение (II / 2) 2 | 500 V |
| Номинальное импульсное напряжение (II / 2) 2 | 4 kV |
| Номинальный ток (2) | 24 A |
| Номиналы согласно 3 | IEC/EN 61984 |
| Примечание (3) | Linect® plug-in connection |
| Номинальное напряжение (II / 2) 3 | 500 V |
| Номинальное импульсное напряжение (II / 2) 3 | 4 kV |
| Номинальный ток (3) | 16 A |
| Условные обозначения | Категория перенапряжения III / Степень загрязнения 2 |
По UL 1059
| Стандарт | UL 1059 |
По CSA
| Стандарт | CSA |
| Тип соединения (1) | Внешний 1 |
| Технология соединения | Push-in CAGE CLAMP® |
| Количество точек подключения (для типа) | 2 |
| Способ приведения в действие | Кнопка |
| Активация 2 | Вставка (Push-in) |
| Сечение одножильных проводников | 0,5 … 2,5 мм² / 18 … 12 AWG |
| Одножильные, подключение напрямую | 0,5 … 2,5 мм² / 18 … 12 AWG |
| Многожильные, соединяемые | 0,5 … 2,5 мм² / 18 … 14 AWG |
| Тонкие многожильные проводники | 0,5 … 2,5 мм² / 18 … 14 AWG |
| Многожильные с изолированным наконечником | 0,5 … 1,5 мм² / 18 … 16 AWG |
| Многожильные с неизолированным наконечником | 0,5 … 1,5 мм² / 18 … 16 AWG |
| Мин. многожильные с изолированным наконечником (вставка) | 0,5 мм² / 18 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Число полюсов | 3 |
| Тип соединения (2) | Внутренний 2 |
| Технология соединения 2 | PUSH WIRE® |
| Количество точек подключения | 1 |
| Одножильные, соединяемые | 0,5 … 2,5 мм² / 18 … 14 AWG |
| Многожильные с изолированным наконечником | 0,5 … 1 мм² / 18 … 14 AWG |
| Многожильные с неизолированным наконечником | 0,5 … 1,5 мм² / 18 … 16 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Тип соединения (3) | Внутренний 3 |
| Технология соединения 3 | PUSH WIRE® |
| Количество точек подключения | 1 |
| Активация 3 | Вставка (Push-in) |
| Одножильные, соединяемые | 0,5 … 1,5 мм² / 18 … 16 AWG |
| Многожильные с изолированным наконечником | 0,5 … 0,75 мм² / 18 AWG |
| Многожильные с неизолированным наконечником | 0,5 … 1 мм² / 18 … 14 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Тип соединения (4) | Внутренний 4 |
| Технология соединения 4 | PUSH WIRE® |
| Количество точек подключения | 1 |
| Активация 4 | Вставка (Push-in) |
| Одножильные, соединяемые | 0,5 … 0,75 мм² / 18 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Общее число потенциалов | 3 |
| Количество отдельных точек присоединения на изделие | 4 |

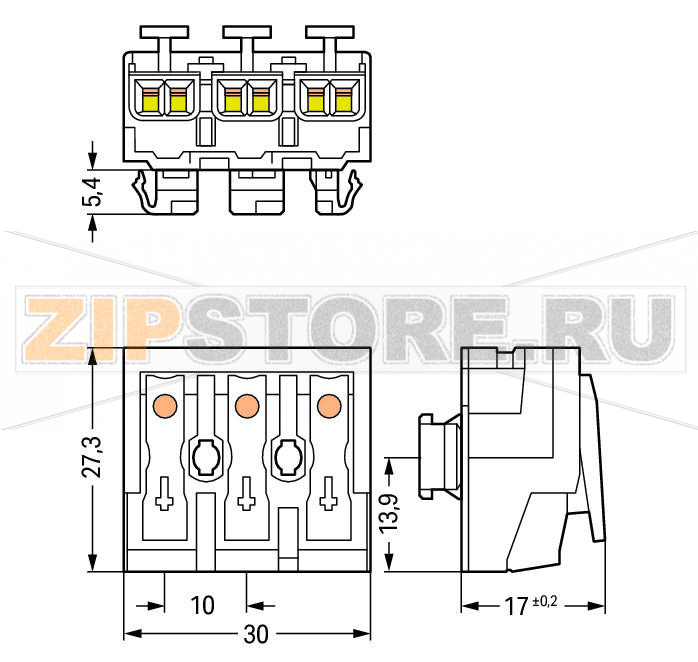

| Шаг контактов | 10 мм / 0.394 inch |
| Ширина | 30 мм / 1.181 inch |
| Высота | 22,4 мм / 0.882 inch |
| Высота от поверхности | 17 мм / 0.669 inch |
| Длина | 27,3 мм / 1.075 inch |
| Технология | Linect |
| Маркировка | N, L |
| Цвет | белый |
| Группа изоляционных материалов | IIIa |
| Изоляционный материал | Поликарбонат (PC) |
| Класс горючести по UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Покрытие контактов | лужёные |
| Пожарная нагрузка | 0,2 MJ |
| Масса | 9,8 g |
| Термостойкость материала | 120 °C |
| Температурная маркировка | T85 |
| Группа продукции | 8 (Прочие монтажные клеммные блоки) |
| Тип упаковки | lamination |
| Страна происхождения | CH (Швейцария) |
| GTIN | 4050821098751 |
| Код ТН ВЭД | 85369010000 |

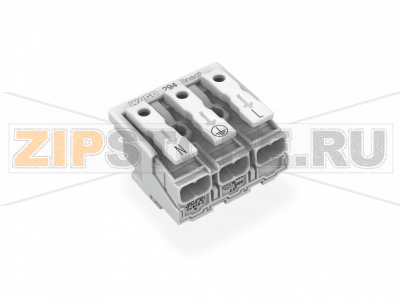

Соединитель для светильников Linect с нажимной кнопкой — практичное решение для быстрого и безопасного подключения осветительных приборов в жилых и коммерческих установках. Исполнение без заземляющего контакта и трехполюсная схема позволяют организовать питание и дополнительную линию на стороне светильника. Конструкция предусматривает универсальные зажимы: внешняя сторона рассчитана на одножильные, многожильные и тонкопроволочные проводники, внутренняя — на подключение методом вставки, что ускоряет монтаж и снижает риск ошибок. В ряде исполнений соединитель поставляется с уже установленным кабелем длиной 2,50 м для быстрого ввода в эксплуатацию на объекте.
Управляемая кнопкой пружинная технология обеспечивает устойчивый контакт без поджима винтом и стабильное удерживающее усилие на протяжении всего срока службы. Регулируемая пластина разгрузки натяжения защищает клемму от механических воздействий со стороны кабеля, особенно при потолочном монтаже светильников. Третий контакт, расположенный в нижней части клеммы на стороне светильника, может использоваться для сквозного питания или управляющей линии в зависимости от схемы.
На практике сбои часто связаны с нарушением монтажных требований: использование проводников неподходящего сечения, недостаточная или избыточная длина снятия изоляции, отсутствие наконечников на многожильных жилах, чрезмерные усилия на кабель при отсутствии разгрузки натяжения. К отказам приводят и электрические перегрузки — длительный ток выше допустимого или плохой контакт из-за неполной посадки жилы повышают переходное сопротивление и вызывают локальный перегрев. Дополнительные факторы риска — работа при температуре выше T85 рядом с источниками тепла, попадание влаги и пыли, а также многократные циклы переподключения в гнездах PUSH WIRE сверх предусмотренного ресурса.
Признаками проблем служат нагрев корпуса и запах перегретого пластика, потемнение или пожелтение поликарбоната в зоне контактов, следы копоти и оплавления. Косвенные симптомы — мерцание или периодическое отключение светильника, нестабильный контакт при легком шевелении кабеля, заметное ослабление удержания проводника (жила вынимается без инструмента). При визуальном осмотре обращайте внимание на трещины корпуса, деформацию кнопки, следы коррозии или окисления на луженых контактах.
Соблюдайте допустимые сечения и используйте наконечники для многожильных проводников согласно требованиям. Зачищайте изоляцию на 8–9 мм, контролируя чистую длину без надрезов жил. Вставляйте провод до упора и делайте легкую проверку на вытягивание. Обязательно применяйте разгрузку натяжения и не допускайте подвеса светильника на кабеле. Избегайте работы в средах с высокой влажностью и при температуре выше 85 °C в непосредственной близости к клемме. Не используйте агрессивные растворители при чистке; удаляйте пыль сухой мягкой кистью или сжатым воздухом низкого давления. В рамках регламентного обслуживания осматривайте соединитель: проверяйте состояние корпуса, цвет пластика, отсутствие подгорания и надежность фиксации жил. При любых признаках перегрева или механических повреждений замените изделие во избежание дальнейших отказов.
Применение соединителя для светильников Linect позволяет стандартизировать подключение и сократить время монтажа, обеспечивая надежный контакт при минимальных требованиях к инструменту и квалификации. Соблюдение рекомендаций по установке и эксплуатации гарантирует стабильную работу осветительной линии на весь срок службы.
| Производитель | Wago |
| Заказ кратно | 500 |
| Минимальный заказ | 500 |
| Вес | 0 кг |
