Соединитель PROFINET RJ-45, IP20; ETHERNET 10/100 Мбит/с; для полевой сети Wago 750-976

Name: Соединитель PROFINET RJ-45, IP20; ETHERNET 10/100 Мбит/с; для полевой сети Wago 750-976
Brand: Wago
SKU: 750-976

Каталожный номер 750-976

Соединитель PROFINET RJ-45, IP20; ETHERNET 10/100 Мбит/с; для полевой сети Wago 750-976 - Соединитель PROFINET RJ-45, IP20; ETHERNET 10/100 Мбит/с; для полевой сети Wago 750-976

Розничная цена

27 $ с НДС

array(34) { ["id"]=> string(6) "173171" ["product_id"]=> string(6) "235785" ["id_1c"]=> NULL ["sku"]=> string(7) "750-976" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-976" ["image_id"]=> NULL ["price"]=> float(2603) ["primary_price"]=> string(9) "27.399178" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(2603) ["unconverted_price"]=> float(27.39) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(2603) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 2 603 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

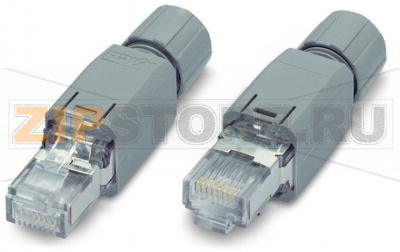

Универсальный соединитель RJ45 для прокладки проводки на промышленных объектах, в офисах и зданиях

Компактный соединитель RJ45 PROFINET использует технологию IDC, позволяющую выполнять соединения на месте эксплуатации без применения инструментов. Подходит для одножильных и многожильных кабелей. Соединитель соответствует необходимым стандартам и требованиям категории 5e.

Технические данные

Тип соединения	Штекер RJ‑45
Число полюсов	8
Направление присоединения проводника относительно направления вставки	0° (прямой ввод)
Коммуникация/полевой интерфейс	PROFINET
Код	PROFINET
Скорость передачи	—
Сопротивление изоляции	(100 В) > 1 ГОм

Данные соединения

Тип соединения (1)	Контакт IDC (прокол изоляции)
Размеры одножильных проводников	0,13 … 0,24 мм² / 26/1 … 23/1 AWG
Размеры многожильных проводников	0,14 … 0,36 мм² / 26/7 … 22/7 AWG

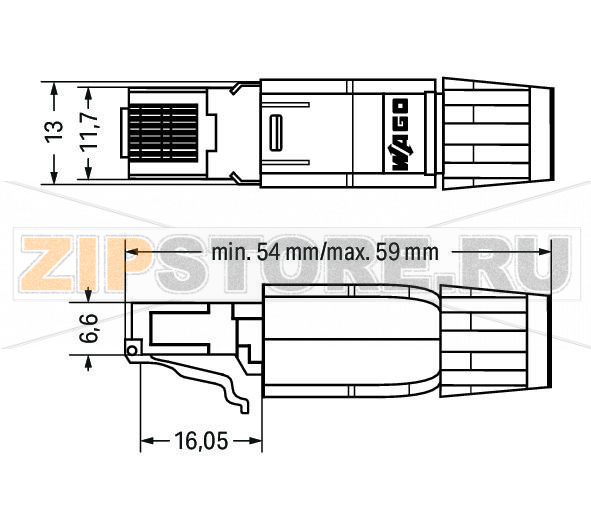

Геометрические данные

Ширина	14 мм
Высота	14 мм
Длина	59 мм

Механические данные

Экранирование	латунь (CuZn), горячее лужение 3 мкм
Требования к подключению (допустимый тип кабеля)	Cat. 5e
Диаметр подключаемого кабеля в оболочке	4,5 … 8 мм
Материал корпуса	пластик
Материал контактов	бронза (CuSn6)
Покрытие контактов	> 1,2 мкм золота поверх 1,2 мкм никеля
Количество циклов сопряжения	1 000
Вес	13,4 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	-20 … 70 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068-2-6
Стандарты и спецификации	IEC 60603-7 (RJ45, категория 5); ISO/IEC 11801:2002; EN 50173:2002

Коммерческие данные

Группа товаров	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Швейцария (CH)
GTIN	4045454988173
Таможенный код	85366990990

Соединитель PROFINET RJ‑45, IP20 для полевой сети WAGO 750‑976 — практичное решение для быстрого и надежного монтажа Ethernet‑соединений на объектах промышленности, в административных зданиях и инфраструктурных системах. Конструкция с IDC‑контактами позволяет выполнить оконцевание без инструмента: проводник вставляется в направляющий канал, после чего контакт надежно пробивает изоляцию и обеспечивает стабильный электрический и экранирующий контакт. Это удобно при модернизации, ремонте или расширении сети «в поле», когда время простоя критично.

Соединитель рассчитан на работу в промышленных сетях на базе PROFINET и стандартного Ethernet, поддерживает как одножильные, так и многожильные проводники в типовых монтажных кабелях категории, применяемой для 10/100 Мбит/с. Экран подключается по периметру, что повышает устойчивость к электромагнитным помехам и обеспечивает корректную работу оборудования в условиях вибрации и наводок. Компактные размеры упрощают укладку в шкафах управления и узких кабельных каналах, а степень защиты IP20 подходит для сухих помещений и распределительных шкафов.

Типичные причины отказов

Неправильное оконцевание: неполная посадка жилы в контакт IDC, перепутанная распиновка пар, неплотное закрытие корпуса.
Механические нагрузки: превышение допустимого радиуса изгиба кабеля, натяжение без разгрузки, частые соединения/разъединения сверх ресурса.
Нарушение экранирования: неполный контакт оплетки с корпусом, «плавающий» экран, длинные неэкранированные участки.
Загрязнение и коррозия: пыль, влага, агрессивные среды, попадание металлической стружки в контактную зону.
Температурные и вибрационные воздействия, выходящие за рамки условий эксплуатации.

Как понять, что соединитель вышел из строя

Периодические обрывы связи, снижение скорости или нестабильное подключение устройства к сети.
Рост ошибок на порту коммутатора (CRC, FCS), «flapping» линка, частые повторные инициализации соединения.
Отсутствие линка при исправном кабеле и оборудовании; восстановление связи при шевелении разъема.
Неудовлетворительные результаты теста кабельным тестером/сертификатором (ошибки распиновки, высокая затухаемость, несоответствие пар).
Визуальные признаки: трещины корпуса, погнутые или потемневшие контакты, ослабление фиксатора.

Рекомендации по эксплуатации и уходу

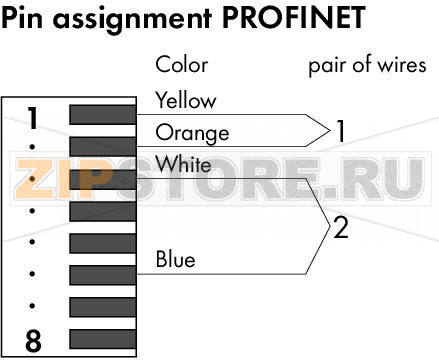

Соблюдайте правильную распиновку пар и порядок жил; после монтажа проверяйте соединение тестером.
Обеспечивайте разгрузку натяжения и корректный радиус изгиба кабеля; избегайте механических ударов.
Подключайте экран на 360° и минимизируйте длину неэкранированных участков у ввода.
Содержите контактную часть в чистоте; при необходимости очищайте изопропиловым спиртом и сушите.
Эксплуатируйте в сухих помещениях; защищайте от влаги, пыли и агрессивных веществ. При хранении закрывайте защитной крышкой/колпачком.
Не превышайте допустимое число циклов подключения; при заметном износе разъема заменяйте его превентивно.

Применение соединителя WAGO 750‑976 облегчает монтаж и обслуживание сетей PROFINET/Ethernet, снижает риск ошибок при разводке и обеспечивает стабильную работу узлов автоматизации, систем учета и диспетчеризации. Инструмент‑независимое оконцевание экономит время, а продуманная экранировка помогает сохранить качество связи в промышленной среде.
