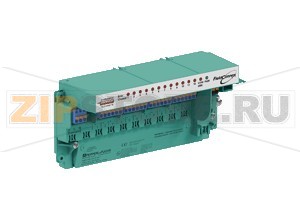

Интерфейс Multi-Input/Output Device for Cabinet Installation R8D0-MIO-Ex12.FF* Pepperl+Fuchs

Описание товара

General specifications
Design / Mounting		Cabinet installation
Fieldbus interface
Fieldbus type		FOUNDATION Fieldbus
Physical layer profile		profile type 511 (FISCO), profile type 111 (Entity)
ITK version		6.1.1
Implementation		resource block 1x RS function block 4x DO, 12x DI, 1x AI, 2x MDI, 1x MDO transducer block 4x TB
FDE (Fault Disconnect Equipment)		6.7 mA
Polarity		not polarity sensitive
Rated voltage		9 ... 32 V
Rated current		max. 23 mA
Indicators/operating means
LED PWR		green: on, bus voltage existent
LED COM ERR		red, continuous lightning: hardware error red, flashing: no bus activities or bus fault off: no error
LED CHANNEL ERROR		red, flashing: lead breakage/short circuit off: no error
DIP switch		Address setting , write protection , simulation
Analog input
Number of inputs		1
Input type		Frequency input / Counter Input , channel 1
Switching frequency		min. 0.1 Hz max. 5 kHz
Pulse duration		min. 80 µs
Supply voltage		5 V
Supply current		5 mA
Line fault detection		lead breakage , short circuit (not in counter mode)
Digital input
Number of inputs		12
Input type		Sensor input , channels 1, 4, 7, 10 multiplexed , cycle adjustable
	Supply voltage	6.6 V
	Supply current	5 mA
	Line fault detection	lead breakage , short circuit
Input type		Sensor input , channels 2, 3, 5, 6, 8, 9, 11, 12 multiplexed , cycle fixed
	Supply voltage	5 V
	Supply current	5 mA
	Time delay before availability	2 ms
	Line fault detection	lead breakage , short circuit
Digital output
Number of outputs		4
Output type		Low power valve , channels 1, 4, 7, 10
Supply voltage		6.6 V
Supply current		1.5 mA
Line fault detection		lead breakage , short circuit
Galvanic isolation
Foundation Fieldbus/Field circuit		safe galvanic isolation acc. to EN 60079-11, voltage peak value 375 V
Directive conformity
Electromagnetic compatibility
	Directive 2014/30/EU	EN 61326-1:2013
Low voltage
	Directive 2014/35/EU	EN 61010-1:2010
Standard conformity
Galvanic isolation		EN 60079-11
Electromagnetic compatibility		NE 21:2011
Degree of protection		IEC/EN 60529
Fieldbus standard		IEC 61158-2
Shock resistance		EN 60068-2-27
Vibration resistance		EN 60068-2-6
Ambient conditions
Ambient temperature		-50 ... 75 °C (-58 ... 167 °F) hazardous area -50 ... 85 °C (-58 ... 185 °F) safe area
Storage temperature		-40 ... 85 °C (-40 ... 185 °F)
Relative humidity		&le 95 % non-condensing
Shock resistance		15 g , 11 ms
Vibration resistance		5 g , 10 ... 150 Hz
Pollution degree		2
Corrosion resistance		acc. to ISA-S71.04-1985, severity level G3
Mechanical specifications
Connection type		plug-in terminals , spring terminal and screw terminal
Core cross-section
	Bus	up to 2.5 mm2
	Inputs	up to 2.5 mm2
Housing material		Polycarbonate
Degree of protection		IP20
Mass		approx. 290 g
Mounting		mounting on DIN rail in cabinet
Data for application in connection with hazardous areas
EU-Type Examination Certificate		BVS 16 ATEX E 075 X
	Marking	II 2 (1) G Ex ib [ia Ga] IIC T4 Gb , II 3 (1) G Ex ic [ia Ga] IIC T4 Gc , II 3 (1) G Ex ec [ia Ga] IIC T4 Gc , I (M1) [Ex ia Ma] I , II (1) D [Ex ia Da] IIIC
Field-side
	Voltage Uo	9 V
	Current Io	43 mA
	Power Po	96 mW
FOUNDATION Fieldbus
	Maximum safe voltage Um	253 V
	Voltage Ui	24 V
	Current Ii	380 mA
	Power Pi	5.32 W
Directive conformity
	Directive 2014/34/EU	EN 60079-0:2012 , EN 60079-11:2012 , EN 60079-7:2015
International approvals
IECEx approval		IECEx BVS 16.0051X
	Approved for	Ex ib [ia Ga] IIC T4 Gb , Ex ic [ia Ga] IIC T4 Gc , Ex ec [ia Ga] IIC T4 Gc , [Ex ia Da] IIIC , [Ex ia Ma] I
Certificates and approvals
Marine approval		pending
