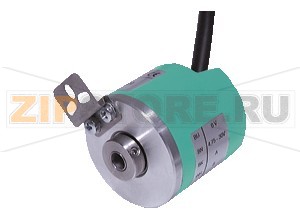

Инкрементальный поворотный шифратор Incremental rotary encoder TSI40N Pepperl+Fuchs

Каталожный номер T30768
Узнать цену
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

General specifications
Detection typephotoelectric sampling
Pulse countmax. 2048
Electrical specifications
Operating voltage4.75 ... 30 V DC
5 V DC for RS-422
No-load supply currentmax. 55 mA
Output
Output typepush-pull, incremental or RS-422, incremental
Voltage drop&le 2.5 V (< 2.5 V)
Load currentmax. per channel 30 mA , short-circuit protected (max. per channel 20 mA, conditionally short-circuit proof)
Output frequencymax. 100 kHz (max. 100 kHz)
Rise time980 ns (225 ns)
De-energized delay980 ns (225 ns)
Connection
Cable&empty6 mm, 8 x 0,128 mm2, cable length see order code
Standard conformity
Degree of protectionDIN EN 60529, IP54
Climatic testingDIN EN 60068-2-3, no moisture condensation
Emitted interferenceEN 61000-6-4:2007/A1:2011
Noise immunityEN 61000-6-2:2005
Shock resistanceDIN EN 60068-2-27, 100 g, 6 ms
Vibration resistanceDIN EN 60068-2-6, 10 g, 10 ... 2000 Hz
Approvals and certificates
UL approvalcULus Listed, General Purpose, Class 2 Power Source
Ambient conditions
Operating temperature-10 ... 70 °C (14 ... 158 °F) up to 1024 pulses ,
-10 ... 60 °C (14 ... 140 °F) from > 1024 pulses
Storage temperature-25 ... 85 °C (-13 ... 185 °F)
Mechanical specifications
Shaft dimensionssee type code
Material
HousingPolycarbonate
Flange3.1645 aluminum
ShaftStainless steel 1.4305 / AISI 303
Massapprox. 180 g
Rotational speedmax. 6000 min -1
Moment of inertia&le 4.3 gcm2
Starting torque&le 0.2 Ncm
Shaft load
Angle offset1 °
Axial offsetmax. 1 mm
Life span&ge 2 x 109 revolutions (max. shaft loading)

Характеристики

Производитель Pepperl+Fuchs



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Инкрементальный поворотный шифратор Incremental rotary encoder TSI40N Pepperl+Fuchs.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Инкрементальный поворотный шифратор Incremental rotary encoder TSI40N Pepperl+Fuchs на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
