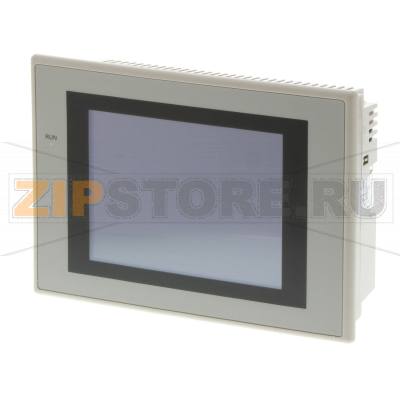

Терминал сенсорный программируемый Omron NS5-TQ10-V2

Описание товара

Сенсорный программируемый терминал Omron NS5-TQ10-V2 относится к линейке HMI серии NS и применяется для визуализации, управления и диагностики технологических процессов. Модель рассчитана на работу в составе машин и установок, где требуется наглядный интерфейс оператора, быстрый доступ к параметрам, рецептам и журналам событий. Терминал интегрируется с ПЛК Omron через стандартные драйверы и обеспечивает обмен данными по последовательным интерфейсам, что упрощает модернизацию существующих систем без перестройки сети.

Интерфейс построения экранов реализуется в среде разработки компании Omron, поддерживаются многоэкранные проекты, передача данных и архивов, а также гибкая система тревог. Возможно хранение рецептов и журналов на съемном носителе и перенос проектов при обслуживании оборудования. Поддержка популярных графических форматов облегчает создание наглядных мнемосхем и экранов диагностики. Встроенные средства скриптов и триггеров позволяют автоматизировать типовые операции и реакции на события контроллера.

Терминал применяют на упаковочных и фасовочных линиях, в системах водоподготовки, на станках, транспортёрах и в HVAC-установках. Наглядные экраны ускоряют ввод в эксплуатацию и уменьшают время на поиск причин остановок, а унифицированная платформа упрощает сопровождение парка оборудования.

Причины возможных неисправностей

• Износ сенсорного стекла из-за длительной эксплуатации, воздействие острых предметов, абразивная чистка.
• Деградация подсветки или сбои в драйвере подсветки/инверторе вследствие возраста, перегрева или пыли.
• Нестабильность или перенапряжение питания, импульсные помехи от индуктивных нагрузок.
• Повреждение интерфейсных микросхем портов из‑за ЭСР, неправильной распиновки, наводок.
• Коррупция данных на карте памяти/во внутреннем хранилище при внезапных отключениях питания.
• Попадание влаги/масел при нарушенной герметизации лицевой панели и уплотнений.
• Старение элемента питания часов реального времени.

Как понять, что компонент вышел из строя

• Сенсорная панель: не реагирует на нажатия, появляются «фантомные» касания, калибровка не помогает, зона без отклика.
• Дисплей/подсветка: экран тёмный при наличии питания, изображение сильно тусклое или с неравномерной засветкой, полосы/артефакты.
• Питание: терминал не запускается, наблюдаются самопроизвольные перезагрузки при нагрузке, слышен писк дросселей, корпус ощутимо греется.
• Последовательные порты: устойчивые ошибки связи с ПЛК при исправных кабелях и параметрах, отсутствие обмена при активности на линии.
• Накопители/карта: устройство не распознаёт карту, ошибки записи журналов и рецептов, проект не загружается после копирования.
• RTC‑батарея: сбивается дата/время после отключения питания, предупреждение о низком заряде в системном меню.

Рекомендации по уходу и эксплуатации

• Обеспечьте стабильное питание с фильтрацией и защитой от перенапряжений; устанавливайте подавители на катушках пускателей и клапанов.
• Следите за температурным режимом и вентиляцией шкафа, не перекрывайте зоны теплоотвода.
• Очищайте экран мягкой безворсовой салфеткой, используйте нейтральные средства без спирта и растворителей; не давите на поверхность.
• Периодически проводите калибровку сенсора через сервисное меню, особенно после замены панели.
• Делайте резервные копии проекта, рецептов и журналов на внешний носитель; проверяйте корректность извлечения карты.
• Используйте экранированные кабели для связи с ПЛК, аккуратно фиксируйте разъёмы и исключайте натяжение проводов.
• Планово меняйте элемент питания часов в регламентные сроки, фиксируйте дату замены в журнале обслуживания.
• При признаках неисправности проводите диагностику по разделам: питание → дисплей/сенсор → порты связи → носители; при необходимости обращайтесь в сервис для замены сенсорного стекла, модуля подсветки или интерфейсной платы.

Omron NS5-TQ10-V2 хорошо подходит для задач модернизации и сервисной замены в существующих системах, обеспечивая предсказуемую работу и совместимость с контроллерами производителя. Правильный монтаж, защита по питанию и регулярное техническое обслуживание существенно продлевают срок службы терминала и снижают риск простоя.

Технические характеристики

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Терминал сенсорный программируемый Omron NS5-TQ10-V2.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Терминал сенсорный программируемый Omron NS5-TQ10-V2 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
