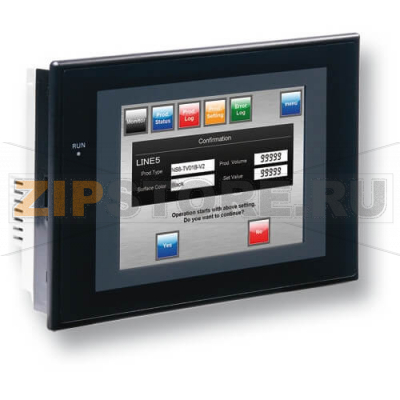

Терминал сенсорный программируемый Omron NS5-TQ10B-V2

Описание товара

Omron NS5-TQ10B-V2 — компактный панельный HMI терминал серии NS для визуализации и управления технологическими процессами. Устройство рассчитано на монтаж в щит и обеспечивает удобный доступ к параметрам оборудования, индикации состояний и управлению исполняющими механизмами. Цветной TFT-экран с резистивным сенсорным слоем поддерживает работу в перчатках и устойчив к типичным производственным воздействиям при корректной установке. Лицевая часть защищена от пыли и брызг, что позволяет применять панель в цеховой среде.

NS5-TQ10B-V2 предназначен для работы с ПЛК Omron и сторонними устройствами. Подключение выполняется через последовательные интерфейсы, а проект загружается по USB. Поддерживаются средства архивации и передачи данных на съемный носитель, журналы событий и тревог, рецептуры, многопользовательский доступ с разграничением прав. За счет библиотеки графических компонентов и шаблонов интерфейс быстро адаптируется под конкретный объект. Проектирование ведется в среде CX-Designer с возможностью многоязычных экранов и обновления без остановки процесса (по согласованию с технологией).

Для повышения надежности терминала важны правильная организация питания, заземления и экранирование коммуникационных линий. При проектировании рекомендуется предусмотреть соответствие условиям эксплуатации, правильный выбор места установки, защиту от конденсата и агрессивных сред, а также резервное копирование проекта.

Типичные причины неисправностей

• Износ или повреждение резистивного сенсора из-за чрезмерного давления, абразивной чистки, воздействия растворителей.
• Деградация или отказ подсветки экрана, а также цепей питания матрицы.
• Проблемы по питанию: перепады напряжения, пусковые просадки, переполюсовка, отсутствие качественного заземления.
• Повреждение интерфейсных портов при наводках, грозовых разрядах, отсутствии гальванической развязки или экранирования.
• Попадание влаги и пыли при нарушении герметичности уплотнения на лицевой панели.
• Сбой или износ карты памяти, ошибки файловой системы при некорректном извлечении носителя.

Как понять, что узел вышел из строя

• Экран не включается, изображение отсутствует либо заметно мерцание, пятна, полосы, резкое падение яркости.
• Сенсорная панель не реагирует на нажатия, появляются «призрачные» касания, калибровка не помогает.
• Не удается установить связь с ПЛК: отсутствуют обмен и индикация активности порта, периодические обрывы.
• Терминал самопроизвольно перезагружается, появляются сообщения об ошибках памяти или о повреждении данных на карте.
• Компьютер не определяет устройство по USB при исправном кабеле и драйверах.

Рекомендации по диагностике

• Проверить питание мультиметром: полярность, стабильность, наличие помех и просадок при пуске нагрузки.
• Открыть системное меню и выполнить тест сенсорной панели, калибровку, проверку клавиш и подсветки.
• Исключить кабельные и конфигурационные ошибки: корректность распиновки, экранирование и заземление, параметры протокола.
• Проверить целостность проекта и карты памяти, выполнить безопасное монтирование/демонтирование носителя и тест чтения-записи.
• При наличии аппаратных признаков (полосы на экране, запах гари, нагрев) прекратить эксплуатацию и направить устройство в сервис.

Уход и эксплуатация

• Очищать экран мягкой неабразивной салфеткой, при необходимости использовать слабый раствор нейтрального моющего средства. Не применять спиртосодержащие и агрессивные жидкости на резистивной пленке.
• Не нажимать на дисплей острыми предметами; использовать стилус с мягким наконечником или перчатки.
• Поддерживать герметичность уплотнения и корректную затяжку крепежа, регулярно осматривать панель на предмет загрязнений и протечек.
• Обеспечить качественное заземление шкафа, развязку шумных линий, укладку коммуникационных кабелей отдельно от силовых.
• Делать резервные копии проекта и данных на внешний носитель, корректно извлекать карту памяти после остановки записи.
• Соблюдать условия по температуре, влажности и вибрациям; при необходимости применять демпферы и дополнительную защиту.

Сенсорный программируемый терминал (HMI) серии NS, диагональ 5,7", TFT, 256 цветов (32 768 цветов для BMP/JPG), разрешение 320×240, порты RS-232, память 60 Мбайт, USB, карта CF, питание 24 В DC, корпус черный.

Технические характеристики

Характеристики
