Печатающая термоголовка для весов DIGI SM-100 новый принтер (2 разъема)

Каталожный номер 44012490968800_#09#
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Розничная цена
109 USD с НДС
array(30) { ["id"]=> string(5) "10706" ["product_id"]=> string(5) "20107" ["id_1c"]=> NULL ["sku"]=> string(19) "44012490968800_#09#" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(8064) ["primary_price"]=> string(13) "109.010389824" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> int(0) ["available"]=> string(1) "1" ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["stock"]=> array(1) { [1]=> int(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(8064) ["unconverted_price"]=> float(109) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(8064) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(2) { [1689]=> string(3) "TDK" [753]=> string(4) "DIGI" } } }
8064 руб с НДС
-
+

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Печатающая термоголовка для весов SM-100 новый принтер (2 разъема)

Каталожный номер: 44012490968800_#09#

Название согласно сервисной документации: THERMAL HEAD KYT-56-8MPP1-TRS2

Синонимы: ТПГ DIGI SM-100, термопечатающая головка DIGI SM-100, термоголовка принтера DIGI SM-100, печатающая термоголовка DIGI SM-100, печатающая головка DIGI SM-100, головка теромопринтера DIGI SM-100, YJG2 CHN, YIG2

Ресурс термоголовки: 50 км.

Назначение: печать текстовой (артикул, ингредиенты, условия хранения и т.д.) и графической информации (штрих-код, логотип) на самоклеящейся термоэтикетке и чековой ленте.

Тип печати: прямая печать (direct thermal print).

Признаки неисправности: царапины на термопечатающей области и, как следствие, непропечатываются области вдоль всей длины этикетки; полностью темная этикетка; полностью светлая этикетка,
штрих код не распознается на кассе.

Основные причины неисправности: чистка печатающей поверхности острыми предметами, заливание разъемов токопроводящими жидкостями, использование некачественной термоэтикетки/чековой ленты; естественный износ печатающей поверхности головки; обрыв в шлейфе термоголовки DIGI SM100 и DIGI SM-100; неисправность датчиков принтера.

Замена печатающей головки DIGI SM-100

Понадобится шестигранник на 2,5 и крестовая отвертка. Через отверстия в пластиковой защите открутить два винта под шестигранник, которые крепят головку к основанию, плюс отстегнуть разъемы шлейфа на самой головке. После этого попытаться вытянуть печатающую головку вместе с регулировочной пластиной и открутить два винта под крест, фиксирующие  головку к пластине, и в обратном порядке установить новую.

Примечание: не спешите туго затягивать винты, сначала откалибруйте положение головки для чёткой печати.

Диагностика неисправностей термоголовки Digi SM-100

Первый этап диагностики стоит проводить на предмет механических повреждений самой термоголовки и наличие на ней залипшей этикетки или наличия нагара. При наличии посторонних элементов, удалите их в соответствии с инструкцией по чистке термоголовок DIGI SM-100 (см. далее).

На следующем этапе проверяем работоспособность шлейфа термоголовки, путем замены на заведомо исправный или путем прозвонки. Если неисправности не обнаружены, то переходим к следующему этапу - проверка датчиков принтера.

Следующий этап диагностики связан с проверкой сигналов идущих на печатающую головку. Диагностику стоит проводить на разъеме CN6.
Назначение выводов на разъеме CN6:

Номер контакта CN6
По схеме

Комментарии

1
VTH +24V

2
VTH +24V

3
GND

4
GND

5
VCC +5V

6
VCC +5V

7
+EN1
Разрешение печати сторона 1, активный уровень низкий
8
+LATH
Защелка данных, активный уровень низкий
9
+EN2
Разрешение печати сторона 2, активный уровень низкий
10
VCC +5V

11
TH_CLK
Стробы на головку
12
TH_IN
Данные на головку
13
GND

14
GND

15
VTH +24V

16
VTH +24V


Печатающая область термоголовки логически разделена на 2 части. Если термоголовка печатает одной стороной, то проверяем на исправность шлейф и саму печатающую головку

В случае, если термоголовки на тесте "шахматки" печатает сплошную черную линию, то это говорит об отсутствии сигнала +LANT - пробуем заменить ТПГ, если не помогло, то шлейф термоголовки.

Если термоэтика полностью черная, т.е. все элементы печатающей термоголовки работают вне зависимости от передаваемых данных на нее, то подлежит замене процессор TERAOKA HG62E11B90FS

В случае, если этикетка не печатается, то проверяем следующие варианты:

  • Меняем термоголовку на заведомо исправную;
  • Проверяем шлейф термоголовки путем замены на исправный или прозвонкой.
  • Проверяем шлейф от датчика бумаги. ТПГ напечатает только первую этикетку после включения весов (При отсутствии ленты и при неисправности датчиков ленты данные на ТПГ поступают только однажды после включения, т.о. обратная связь от датчиков принтера и управление термоголовкой взаимосвязано на уровне прошивки весов. Это является специфической особенностью весов и не относится к поломке).
  • Проверяем исправность процессора Teraoka HG62E11B90FS
  • Проверяем данные с 12ого контакта разъема CN6.

Чистка термопечатающей головки на весах DIGI SM-100

1. Очистка термоголовки осуществляется 100%  изопропиловым спиртом при помощи специального карандаша.

Внимание: очистку термоголовки можно производить только при отключенном питании весов!

2. Выдвиньте принтерный блок, потянув за ручку с правой стороны весов. Удалите ленту с этикетками.

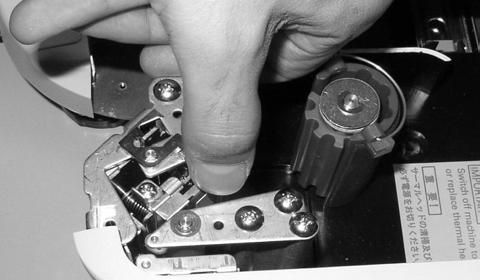

3. Для доступа к очищаемой области отведите термоголовку, нажав на рычаг.

4. Смоченным в чистящем растворе карандашом аккуратными движениями вверх-вниз очистите край термоголовки.

5. Нажав на термоголовку как показано на рисунке, установите ее на место до щелчка. Чистка окончена. Заправлять рулон с этикетками
следует не ранее, чем через 1 минуту после чистки, когда чистящая жидкость окончательно высохнет.

6. При наличии непропечатывающихся областей - замените термоголовку DIGI SM-100.

Характеристики

Производитель DIGI



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках товара.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

В случае возникновения вопросов, касающихся свойств и характеристик товара, перед оформлением счета обратитесь к нашим сотрудникам. Цены на сайте имеют информационный характер и могут отличаться от цен в коммерческом предложении.
