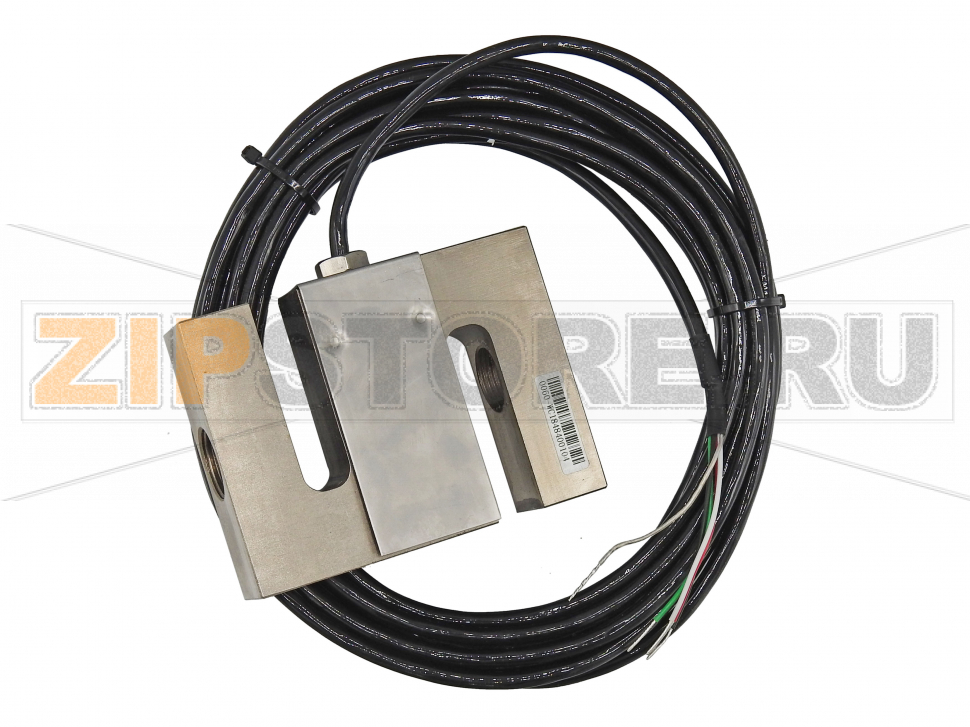

Тензодатчик Zemic H3-C3-2.0t-6B-D41

Розничная цена
139 $ с НДС ≈ 13 168 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Назначение и область применения

Тензометрический S-образный датчик веса Zemic H3-C3-2t-6B рассчитан на работу в задачах, где требуется измерение усилий растяжения и сжатия до 2000 кг. Его используют в крановых весах, подвесных и платформенных системах, в дозирующих установках, бункерных и конвейерных весах, на испытательных стендах для контроля тяги и нагрузки. Конструкция типа «S» упрощает монтаж между двумя точками крепления (тяга/стяжка, рым-гайки, шарнирные наконечники) и обеспечивает стабильность показаний при симметричном приложении силы.

Особенности и надежность

Корпус из легированной стали с никелевым покрытием устойчив к износу и коррозии, а степень защиты IP67 позволяет эксплуатировать датчик в условиях пыли, брызг и кратковременного погружения. Класс точности C3 подходит для большинства промышленных задач учета и дозирования, обеспечивая хорошую повторяемость и низкий дрейф нуля при корректной установке и калибровке. Датчик совместим с большинством тензометрических усилителей и индикаторов, а кабельная гермовводка защищает место выхода кабеля от влаги и механических воздействий.

Рекомендации по монтажу и эксплуатации

Для достижения стабильных результатов важно исключить боковые и крутящие нагрузки. Рекомендуется применять сферические шайбы или шарнирные наконечники, обеспечивать соосность, использовать ограничители перегрузки и разгрузку кабеля от натяжения. Места соединений и клеммные коробки должны быть защищены от влаги; при необходимости устанавливают осушители или герметизируют вводы. После монтажа обязательны настройка нуля и калибровка с поверочными грузами.

Типичные причины поломок

  • Перегрузка и ударные нагрузки (рывки при подъеме, падение груза), вызывающие пластическую деформацию пружинного элемента.
  • Боковые/крутящие усилия из-за неправильной геометрии подвеса или перекоса крепежа.
  • Проникновение влаги через поврежденный кабель, гермоввод или уплотнения, коррозия внутри полости датчика.
  • Электрические повреждения: перенапряжение, импульсы от сварочных работ, удар молнии при недостаточном заземлении.
  • Усталостные трещины при длительной работе с высокой цикличностью и близкими к предельным нагрузками.
  • Механические повреждения корпуса или резьбовых частей, химическое воздействие агрессивных сред.

Как понять, что датчик вышел из строя

  • Сильный дрейф нуля или «уползающие» показания без нагрузки.
  • Потеря чувствительности: индикатор показывает меньший вес, чем фактический, или «плато» при добавлении нагрузки.
  • Нестабильность, шум, прыгающие значения при неподвижной нагрузке.
  • Выраженная нелинейность и гистерезис: разное значение при нагружении и разгружении.
  • Ошибки индикатора (перегрузка/ошибка датчика), обрывы или короткие замыкания по сопротивлению моста, нагрев кабеля.
  • Зависимость показаний от температуры или влажности, появившаяся после механического/водного воздействия.

Профилактика и уход

  • Избегать перегрузок и ударов; применять механические ограничители и мягкие пуск/торможение.
  • Следить за соосностью и свободой подвеса; использовать подходящие шарнирные элементы.
  • Проверять целостность кабеля, уплотнений и гермоввода; не допускать натяжения и перегибов.
  • Обеспечить качественное заземление, грозозащиту; не выполнять сварку при подключенном датчике.
  • Периодически очищать корпус без направленной струи под давлением; не наносить растворители, разрушающие покрытие.
  • Проводить регулярную поверку/калибровку, особенно после вмешательства, перемонтажа или перегрузки.
  • Защищать от агрессивных сред; при необходимости применять дополнительные кожухи/экраны.

Zemic H3-C3-2t-6B подходит для долговременной эксплуатации в промышленной среде при условии корректного монтажа и соблюдения регламентов обслуживания. При первых признаках нестабильности рекомендуется провести проверку кабеля и соединений, тест нулевой точки, контроль выходного сигнала под несколькими нагрузками и, при необходимости, диагностику в сервисе с измерением сопротивления моста и изоляции.

Характеристики

Тип тензодатчика S-образный
Нагрузка (НПВ) 2000 кг
Производитель Zemic
Класс точности C3
Погрешность -0.02 — 0.02 % НПВ
Максимальное количество поверочных интервалов (Nmax) 3000
Минимальный поверочный интервал (Vmin) Emax/10000
Материал Сталь с покрытием
Класс защиты IP67
Напряжение питания DC 5 — 12 В
Максимальное напряжение питания DC 18 В
Сопротивление изоляции 5000 МОм
Входное сопротивление 346.5 — 353.5 Ом
Выходное сопротивление 349 — 353 Ом
Рабочий диапазон температур -35 — 70 °C
Предел допустимой нагрузки (Elim) 150 % НПВ
Разрушающая нагрузка 300 % НПВ
Чувствительность 1.996 — 2.004 мВ/В
Температурное отклонения нуля -0.015 — 0.015 % НПВ/10°C
Температурное отклонение чувствительности -0.011 — 0.011 % НПВ/10°C
Ползучесть (30 мин) -0.016 — 0.016 % НПВ
Тип запчасти Датчик весовой (тензодатчик, тензометрический)
Страна производства Китай
