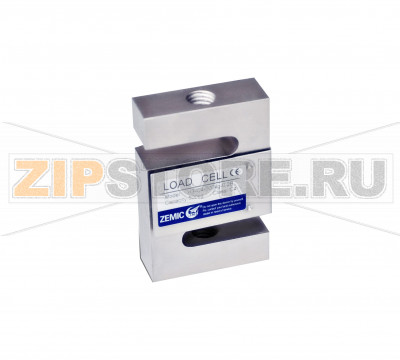

Тензодатчик Zemic H3-C3-500kg-3B

Розничная цена
93 $ с НДС ≈ 8 807 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Тензометрический S‑образный датчик Zemic H3-C3-500kg-3B предназначен для работы на растяжение и сжатие и применяется в системах весоизмерения, дозирования и контроля усилия. Конструкция в виде «S» обеспечивает компактность и удобство монтажа между двумя тягами или через проушины/коуши, а защита IP67 и никелированная сталь позволяют эксплуатировать датчик в условиях повышенной влажности и пыли. Класс точности C3 подходит для коммерческих и промышленных задач, где требуются стабильность показаний и повторяемость измерений.

Назначение и принцип работы

Zemic H3-C3-500kg-3B преобразует механическую нагрузку до 500 кг в электрический сигнал тензорезистивного моста. За счет грамотной компенсации температуры и влияния боковых сил он сохраняет стабильность нуля и чувствительности в длительном режиме. S‑образная геометрия снижает паразитные моменты, упрощает центровку и позволяет одинаково точно работать на растяжение и сжатие.

Области применения

  • Подвесные весы, крановые и таль-весы, динамометры.
  • Бункерные и емкостные весы с подвесом на тягах.
  • Системы дозирования и фасовки с управлением по массе.
  • Испытательные стенды и контроль усилий натяжения.
  • Автоматизация производственных линий, где требуется контроль веса и силы.

Рекомендации по установке

  • Монтируйте датчик строго по оси нагрузки, избегая перекосов и кручения; используйте шаровые/сферические шайбы, проушины, вилочные наконечники.
  • Исключайте боковые и изгибающие нагрузки; при необходимости применяйте механические ограничители перегрузки.
  • Организуйте разгрузку кабеля от натяжения, укладывайте его с запасом по длине, защищайте от защемления и острых кромок.
  • Соблюдайте защиту от влаги в месте ввода кабеля и в коробке суммирования; сохраняйте целостность герметизации.
  • Обеспечьте экранирование и правильное заземление измерительной цепи, избегайте прокладки рядом с силовыми трассами.

Причины поломок

  • Механическая перегрузка и ударные нагрузки, приводящие к остаточной деформации измерительного элемента.
  • Боковые силы, изгиб и кручение из-за неправильного монтажа.
  • Коррозия из-за повреждения покрытия или длительного воздействия агрессивной среды.
  • Проникновение влаги в корпус или по кабелю, нарушение герметизации.
  • Неправильное подключение, перенапряжения, наводки и токи сварки через датчик.
  • Усталостные повреждения при длительных вибрациях или циклических нагрузках сверх допустимых.

Как понять, что датчик вышел из строя

  • Сильный сдвиг нуля, который не компенсируется настройкой индикатора/контроллера.
  • Нестабильные, «плавающие» показания, выраженная дрейфующая погрешность при постоянной нагрузке.
  • Нелинейность: разные показания при одинаковой нагрузке в направлениях растяжения/сжатия.
  • Рост гистерезиса: значительное расхождение при нагружении и разгружении.
  • Отсутствие реакции на нагрузку или слишком слабый сигнал.
  • Электрическая диагностика: заметное отклонение сопротивлений моста или ухудшение изоляции относительно корпуса.

Рекомендации по уходу и эксплуатации

  • Периодически проверяйте крепеж, проушины и тяги, исключайте люфты и перекосы.
  • Контролируйте состояние кабеля и вводов, устраняйте повреждения защиты и экрана.
  • Проводите регулярную проверку нуля и тестовую калибровку эталонным грузом либо контрольной нагрузкой.
  • Поддерживайте чистоту: удаляйте налипшие загрязнения, не допускайте скопления влаги.
  • Исключайте протекание токов сварки через датчик, при работах снимайте его или надежно изолируйте.
  • Соблюдайте температурный режим и защищайте датчик от резких термошоков.
  • Используйте механические ограничители и демпферы там, где возможны ударные нагрузки.

В составе новых или модернизируемых систем Zemic H3-C3-500kg-3B обеспечивает надежное измерение в компактной точке подвеса. При замене аналогичных S‑образных датчиков важно сохранять геометрию узла и класс точности и после монтажа обязательно проводить калибровку системы. Соблюдение рекомендаций по установке и уходу существенно продлевает срок службы и сохраняет точность измерений в реальных производственных условиях.

Характеристики

Тип тензодатчика S-образный
Нагрузка (НПВ) 500 кг
Производитель Zemic
Класс точности C3
Погрешность -0.02 — 0.02 % НПВ
Максимальное количество поверочных интервалов (Nmax) 3000
Минимальный поверочный интервал (Vmin) Emax/10000
Материал Сталь с покрытием
Класс защиты IP67
Напряжение питания DC 5 — 12 В
Максимальное напряжение питания DC 18 В
Сопротивление изоляции 5000 МОм
Входное сопротивление 346.5 — 353.5 Ом
Выходное сопротивление 349 — 353 Ом
Рабочий диапазон температур -35 — 70 °C
Предел допустимой нагрузки (Elim) 150 % НПВ
Разрушающая нагрузка 300 % НПВ
Чувствительность 1.996 — 2.004 мВ/В
Температурное отклонения нуля -0.015 — 0.015 % НПВ/10°C
Температурное отклонение чувствительности -0.011 — 0.011 % НПВ/10°C
Ползучесть (30 мин) -0.016 — 0.016 % НПВ
Тип запчасти Датчик весовой (тензодатчик, тензометрический)
Страна производства Китай



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Тензодатчик Zemic H3-C3-500kg-3B.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Тензодатчик Zemic H3-C3-500kg-3B на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
