Тензодатчик Zemic H3-C3-15t-6B

Розничная цена
320 $ с НДС ≈ 30 439 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

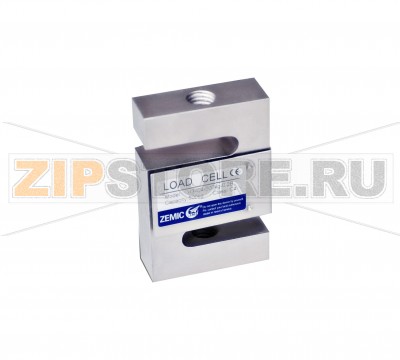

Тензодатчик Zemic H3‑C3‑15t‑6B — S‑образный измерительный элемент для работы на растяжение и сжатие, подходящий для бункерных и платформенных весов, крановых и подвесных систем, испытательных стендов, дозаторов и узлов силового контроля. Корпус из стальной заготовки с никелевым покрытием и герметизация класса IP67 обеспечивают устойчивость к влаге, пыли и коррозии в большинстве промышленных условий. Конструкция S‑типа позволяет получать стабильные результаты при осевом приложении нагрузки, а метрологический класс C3 делает датчик пригодным для коммерческих учётов и технологических операций с повышенными требованиями к повторяемости.

Для корректной работы Zemic H3‑C3‑15t‑6B важно обеспечить строго осевую передачу усилия. В узлах растяжения обычно применяют серьги, коуши, шарнирные наконечники; при работе на сжатие — опорные элементы с центрированием. Это минимизирует перекосы, крутящий момент и боковые компоненты, которые ухудшают точность и ресурс. Кабель следует укладывать с каплеотбойной петлёй, защищать от растяжения и механических повреждений, ввод уплотнять. После монтажа рекомендуется выполнить калибровку с эталонной нагрузкой в рабочих точках.

Типовые причины поломок

  • Перегрузка выше допустимого предела или длительная работа на предельной нагрузке.
  • Боковые и крутящие нагрузки из‑за неправильной геометрии узла крепления.
  • Удары, вибрации, динамические рывки без демпфирования.
  • Попадание влаги через кабельный ввод, повреждение оболочки кабеля, образование конденсата.
  • Коррозия при контакте с агрессивными средами или абразивами, нарушение целостности покрытия.
  • Паразитные токи и перенапряжения (сварочные работы рядом, грозовые импульсы) при отсутствии защиты.
  • Неправильная затяжка резьбовых соединений, перекосы в серьгах и шарнирах.
  • Температурные шоки и частые циклы нагрев–охлаждение вне предусмотренного диапазона.

Как понять, что датчик вышел из строя

  • Смещение нуля: показания «уплывают» при отсутствии нагрузки и не удерживаются после тарирования.
  • Нестабильность: пульсации и скачки показаний при постоянной нагрузке.
  • Сниженная чувствительность: система «недосчитывает» нагрузку, калибровка быстро «уплывает».
  • Выраженная нелинейность или гистерезис: разница при нагружении и разгружении.
  • Резкая потеря показаний или ошибка индикатора после удара/перегрузки.
  • Диагностика омметром: обрыв/короткое замыкание моста, утечка на корпус при проверке мегомметром (признаки нарушения герметичности).

Рекомендации по уходу и эксплуатации

  • Обеспечьте осевую нагрузку через подходящую арматуру (серьги, шарнирные наконечники), избегайте перекосов.
  • Не превышайте номинальную нагрузку; для защиты используйте механические ограничители и демпферы.
  • Соблюдайте герметичность вводов, делайте каплеотбойную петлю на кабеле, предохраняйте кабель от натяжения и перетирания.
  • Не проводите сварочные работы на собранной системе; применяйте грозозащиту и качественное заземление.
  • Регулярно очищайте датчик мягкими средствами, не окрашивайте и не герметизируйте область упругого элемента.
  • Проводите периодическую поверку/калибровку и визуальный осмотр крепежа, серьг, резьб и уплотнений.
  • Избегайте прямых напоров воды и длительного погружения, даже при IP67; при необходимости используйте кожухи.
  • Соблюдайте температурный режим хранения и работы; не допускайте термошоков.

При корректном монтаже и регулярном обслуживании тензодатчик Zemic H3‑C3‑15t‑6B обеспечивает долгий ресурс и стабильность показаний в промышленных условиях. В случае подозрений на перегрузку или ударную нагрузку рекомендуется немедленная проверка нулевой точки, повторная калибровка и электрические измерения целостности моста и изоляции, после чего принимается решение о продолжении эксплуатации или ремонте/замене.

Характеристики

Тип тензодатчика S-образный
Нагрузка (НПВ) 15000 кг
Производитель Zemic
Класс точности С4
Погрешность -0.02 — 0.02 % НПВ
Максимальное количество поверочных интервалов (Nmax) 3000
Минимальный поверочный интервал (Vmin) Emax/10000
Материал Сталь с покрытием
Класс защиты IP67
Напряжение питания DC 5 — 12 В
Максимальное напряжение питания DC 18 В
Сопротивление изоляции 5000 МОм
Входное сопротивление 346.5 — 353.5 Ом
Выходное сопротивление 349 — 353 Ом
Рабочий диапазон температур -35 — 70 °C
Предел допустимой нагрузки (Elim) 150 % НПВ
Разрушающая нагрузка 300 % НПВ
Чувствительность 1.996 — 2.004 мВ/В
Температурное отклонения нуля -0.015 — 0.015 % НПВ/10°C
Температурное отклонение чувствительности -0.011 — 0.011 % НПВ/10°C
Ползучесть (30 мин) -0.016 — 0.016 % НПВ
Тип запчасти Датчик весовой (тензодатчик, тензометрический)
Страна производства Китай



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Тензодатчик Zemic H3-C3-15t-6B .

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Тензодатчик Zemic H3-C3-15t-6B на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
