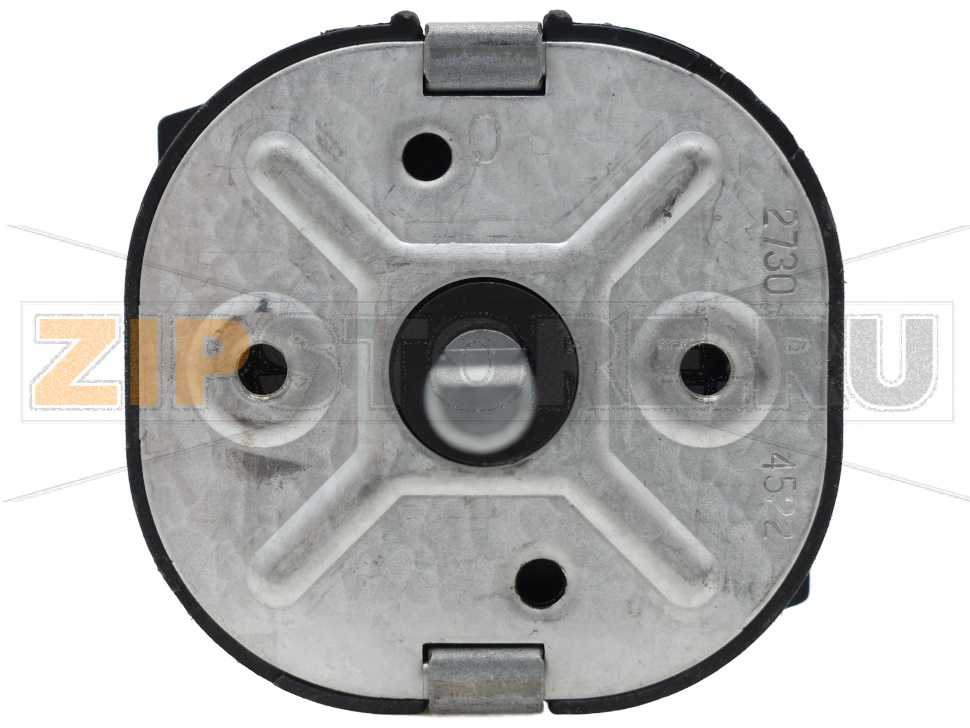

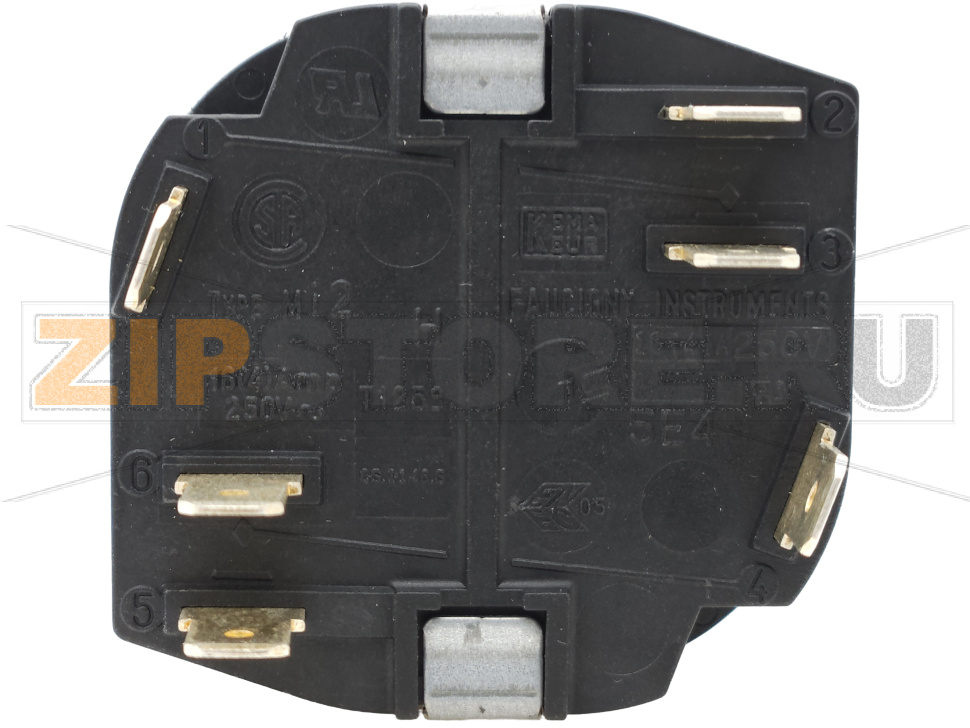

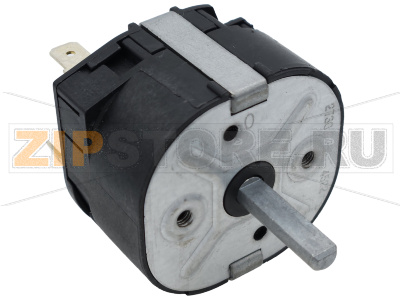

Таймер MI2 на 60 минут, 250V, 16A Unox XB 693

Name: Таймер MI2 на 60 минут, 250V, 16A Unox XB 693
Brand: Unox
SKU: TM1005A

Каталожный номер TM1005A

Таймер MI2 на 60 минут, 250V, 16A Unox XB 693 Таймер MI2 на 60 минут, 250V, 16A Unox XB 693Запчасть на деталировке под номером: 136Название запчасти на английском языке: Timer MI2 60 min 250V 16A Unox XB 693

Таймер MI2 на 60 минут, 250V, 16A Unox XB 693 - Таймер MI2 на 60 минут, 250V, 16A Unox XB 693

Розничная цена

57 $ с НДС

array(34) { ["id"]=> string(6) "190245" ["product_id"]=> string(6) "252859" ["id_1c"]=> NULL ["sku"]=> string(7) "TM1005A" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(5416) ["primary_price"]=> string(9) "57.008816" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(1) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(5416) ["unconverted_price"]=> float(57) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(5416) ["original_compare_price"]=> float(0) ["features"]=> array(19) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46677]=> string(35) "печи конвекционной" } ["tip_zapchasti"]=> array(1) { [43554]=> string(12) "Таймер" } ["podkhodit_dlya"]=> string(703) "

Universal:
B1064ER, B1064MR, B464ER, B464MR, B664ER, B664MR, BAG1064ER, BAG1064MR, BAG664ER, BAG664MR, G1111ER, G1111ER-GAS, G1111MR, G1111MR-GAS, G311E, G311ER, G311M, G311MR, G312E, G312ER, G312M, G312MR, G323E, G323ER, G323M, G323MR, G411E, G411ER, G411M, G411MR, G412E, G412ER, G412M, G412MR, G423E, G423ER, G423M, G423MR, G511ER, G511MR, G711ER, G711ER-GAS, G711MR, G711MR-GAS, P1064ER, P1064ER-GAS, P1064MR, P1064MR-GAS, P332E, P332ER, P332M, P332MR, P343E, P343ER, P343M, P343MR, P364E, P364ER, P364M, P364MR, P432E, P432ER, P432M, P432MR, P443E, P443ER, P443M, P443MR, P464E, P464ER, P464M, P464MR, P664ER, P664ER-GAS, P664MR, P664MR-GAS
Unox:
XF003, XF023, XF043, XF193

" ["sovmestimy_katalozhnye_nomera"]=> string(368) "

KTM004 - Unox
UNX.88 - Ascaso
TM1005A0 - Cookmax
UNX.88 - Cookmax
350187 - Tecnodom
TIM000 - Garbin
BUZ000 - Garbin
TIM060 - Garbin
TEM160 - Gierre
TIM060 - Sammic
6121605 - Sammic
KTM1005A - Unox
TIM001 - Garbin
350187 - GEV
7101234 - LF
5145234 - LF
LF5145234 - GEV

" ["chislo_polyusov"]=> string(1) "2" ["funktsiya"]=> string(3) "2CO" ["prisoedinenie"]=> string(27) "плоский штекер" ["ugol_povorota"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(5) "13504" ["value":"shopDimensionValue":private]=> string(3) "125" ["unit":"shopDimensionValue":private]=> string(2) "°" ["type":"shopDimensionValue":private]=> string(5) "angle" ["units":"shopDimensionValue":private]=> array(1) { ["°"]=> array(3) { ["value"]=> string(2) "°" ["title"]=> string(2) "°" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "125" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "°" ["format":"shopDimensionValue":private]=> bool(false) } ["diametr_osi"]=> string(10) "6x4,6 мм" ["dlina_osi"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(5) "13505" ["value":"shopDimensionValue":private]=> string(2) "22" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.022" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["os"]=> array(1) { [152850]=> string(10) "6x4.6 мм" } ["moshchnost_pereklyuchayushchaya"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(5) "12636" ["value":"shopDimensionValue":private]=> string(2) "16" ["unit":"shopDimensionValue":private]=> string(1) "A" ["type":"shopDimensionValue":private]=> string(8) "amperage" ["units":"shopDimensionValue":private]=> array(4) { ["mA"]=> array(3) { ["value"]=> string(2) "mA" ["title"]=> string(4) "мА" ["description"]=> NULL } ["A"]=> array(3) { ["value"]=> string(1) "A" ["title"]=> string(2) "А" ["description"]=> NULL } ["KA"]=> array(3) { ["value"]=> string(2) "KA" ["title"]=> string(4) "кА" ["description"]=> NULL } ["MA"]=> array(3) { ["value"]=> string(2) "MA" ["title"]=> string(4) "МА" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(2) "16" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "А" ["format":"shopDimensionValue":private]=> bool(false) } ["weight"]=> object(shopDimensionValue)#1165 (10) { ["id":"shopDimensionValue":private]=> string(5) "11579" ["value":"shopDimensionValue":private]=> string(2) "90" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.09" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1164 (10) { ["id":"shopDimensionValue":private]=> string(5) "12279" ["value":"shopDimensionValue":private]=> string(2) "65" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.065" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1162 (10) { ["id":"shopDimensionValue":private]=> string(3) "612" ["value":"shopDimensionValue":private]=> string(2) "47" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.047" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1163 (10) { ["id":"shopDimensionValue":private]=> string(5) "12298" ["value":"shopDimensionValue":private]=> string(2) "47" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.047" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["foto_aktualnoe"]=> object(shopBooleanValue)#1157 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["napryazhenie"]=> object(shopDimensionValue)#1161 (10) { ["id":"shopDimensionValue":private]=> string(5) "12620" ["value":"shopDimensionValue":private]=> string(3) "250" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "250" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 5 416 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 0 шт.

Санкт-Петербург: 1 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Таймер MI2 на 60 минут, 250V, 16A Unox XB 693

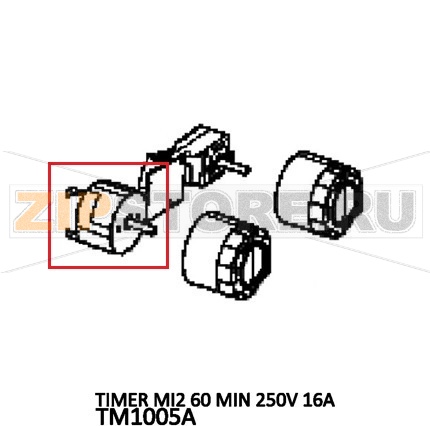

Запчасть на деталировке под номером: 136
Название запчасти на английском языке: Timer MI2 60 min 250V 16A Unox XB 693

TM1005A — механический таймер MI2, применяемый в конвекционных печах Unox серии XB. Узел отвечает за отсчет времени, подачу окончания цикла и коммутацию цепей управления. Используется как штатная замена при износе или отказе старого таймера, восстанавливает корректную работу режимов, завязанных на времени, и обеспечивает предсказуемость технологических процессов.

Назначение и особенности

Таймер монтируется на фасад панели управления и приводится в действие поворотной ручкой. Внутри узла — пружинно-кулачковый механизм и контактная группа, которая замыкает и размыкает цепи по мере хода времени. Конструкция рассчитана на высокие температуры в зоне панели, частые циклы и кратковременные пики нагрузки в сети питания управляющих цепей.

Как понять, что запчасть вышла из строя

Печь не запускается в режимах, где задействован отсчет времени, или самопроизвольно останавливается до завершения цикла.
Ручка вращается слишком легко, без характерных щелчков, либо, наоборот, ход становится резко тугим, с заеданиями.
Отсчет времени не идет: положение ручки не меняется, отсутствует характерный механический звук хода.
Нет отключения по завершении времени или не срабатывает звуковой сигнал окончания.
Остановка таймера в определенных положениях шкалы, рывки и непредсказуемое срабатывание контактов.
Нагрев корпуса таймера, запах гари, следы подгорания или потемнения на клеммах и проводах.

Основные причины поломок

Естественный износ пружины и кулачкового механизма при интенсивной эксплуатации.
Подгорание контактной группы из-за повышенного тока, слабых или окисленных клемм, микродуг при плохом обжиме.
Попадание влаги, пара и моющих средств внутрь корпуса при мойке печи или из-за негерметичности уплотнений.
Перегрев зоны панели управления вследствие плохой вентиляции или близости к источникам тепла.
Механические воздействия: удары по ручке, чрезмерное усилие при вращении, перекос оси.
Ошибки монтажа и подключения, несовпадение схемы контактов с проводкой печи.

Диагностика

Визуальный осмотр: состояние клемм, следы перегрева, трещины корпуса, люфт вала.
Проверка мультиметром: прозвонка контактных групп в разных положениях ручки по схеме, проверка отсутствия «липких» контактов.
Тестовый прогон на коротком цикле с контролем стабильности хода и срабатывания окончания.
Контроль качества обжима и фиксации проводов, состояния изоляции наконечников.

Замена и установка

Обязательно обесточьте оборудование, сделайте фото схемы подключения перед демонтажем.
Снимите ручку и крепежную гайку, аккуратно извлеките таймер, не повреждая проводку и клеммы.
Установите TM1005A, совместив посадку и ориентацию вала, надежно закрепите на панели.
Подключите провода согласно маркировке, проверьте качество обжима и изоляцию наконечников.
Выполните пробный запуск на коротком цикле и убедитесь в корректном отсчете и срабатывании окончания.

Если выявлены разрушение пружины, износ кулачков, люфт или поломка вала, оплавление корпуса или контактная группа не восстанавливается после очистки и подтяжки — таймер подлежит безусловной замене. Для подтверждения совместимости сопоставьте TM1005A с сервисной документацией вашей печи Unox серии XB. Своевременная замена исключает простои и обеспечивает стабильность технологических процессов.

Характеристики

Производитель	Unox
Запчасть предназначена для	печи конвекционной
Тип запчасти	Таймер
Подходит для	Universal: B1064ER, B1064MR, B464ER, B464MR, B664ER, B664MR, BAG1064ER, BAG1064MR, BAG664ER, BAG664MR, G1111ER, G1111ER-GAS, G1111MR, G1111MR-GAS, G311E, G311ER, G311M, G311MR, G312E, G312ER, G312M, G312MR, G323E, G323ER, G323M, G323MR, G411E, G411ER, G411M, G411MR, G412E, G412ER, G412M, G412MR, G423E, G423ER, G423M, G423MR, G511ER, G511MR, G711ER, G711ER-GAS, G711MR, G711MR-GAS, P1064ER, P1064ER-GAS, P1064MR, P1064MR-GAS, P332E, P332ER, P332M, P332MR, P343E, P343ER, P343M, P343MR, P364E, P364ER, P364M, P364MR, P432E, P432ER, P432M, P432MR, P443E, P443ER, P443M, P443MR, P464E, P464ER, P464M, P464MR, P664ER, P664ER-GAS, P664MR, P664MR-GAS Unox: XF003, XF023, XF043, XF193
Совместимые каталожные номера	KTM004 - Unox UNX.88 - Ascaso TM1005A0 - Cookmax UNX.88 - Cookmax 350187 - Tecnodom TIM000 - Garbin BUZ000 - Garbin TIM060 - Garbin TEM160 - Gierre TIM060 - Sammic 6121605 - Sammic KTM1005A - Unox TIM001 - Garbin 350187 - GEV 7101234 - LF 5145234 - LF LF5145234 - GEV
Число полюсов	2
Функция	2CO
Присоединение	плоский штекер
Угол поворота	125 °
Диаметр оси	6x4,6 мм
Длина оси	22 мм
Ось	6x4.6 мм
Мощность переключающая	16 А
Вес	90 г
Длина	65 мм
Ширина	47 мм
Высота	47 мм
Фото актуальное	Да
Напряжение	250 В
