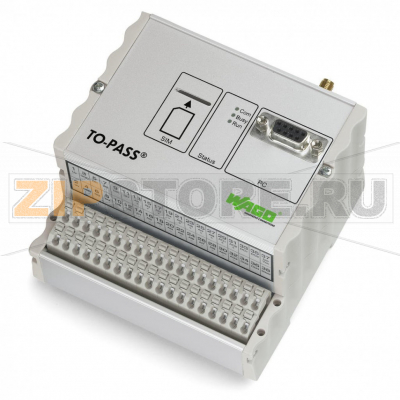

Универсальный модуль дистанционного управления для определения и индикации сбоя, Интернет-соединения механизмов и установок посредством сети GSM. Модуль может использоваться во многих странах при помощи встроенного 4-х диапазонного GSM модема. Сообщения отправляются посредством SMS, электронной почты, факса или телефонного звонка. Запоминающее устройство сохраняет до 4096 образов процесса в установленный период времени. Кроме того, образ процесса может передаваться с установленной периодичностью на выбранный пользователем Интернет-адрес. Modbus слейв (напр., 750-816) может быть подключен через интерфейс RS-232 для связи с дополнительными параметрами процесса. Переключение выходов осуществляется через SMS.
8 дискретных вводов, 8 аналоговых вводов, 4 дискретных вывода и 2 аналоговых вывода со встроенным GSM модемом. Идеален для применения в распределенных станциях для температурного режима от -20°C до +70°C. Возможность монтажа на DIN-рейку и интуитивно понятное программное обеспечение делают модуль простым в применении. Диапазон рабочих напряжений от +10В до 30В пост.тока
Специальные функции:
Технические данные
| Связь | RS-232 serial interface Modbus RTU |
| Services | SMS (bidirectional) Fax RDT selection connection (CSD), GPRS connection to Internet |
| Технология радиосвязи | Mobile communications |
| Полоса частот | GSM четырехдиапазонный |
| Number of digital inputs | 8 |
| Number of digital outputs | 4 |
| Number of analog inputs | 8 |
| Number of analog outputs | 2 |
| тип сигнала | Current |
| Type of signal current | DC 0 … 20 mA; DC 4 … 20 mA |
| Входные характеристики | Type 3 |
| Input current per channel for signal (1) max. | 2,9 mA |
| Output switching design | Contacts |
| Output current per channel | 0,5 A |
| Выходной ток | short-circuit-protected |
| Напряжение сигнала (0) | 0 … 5 VDC |
| Напряжение сигнала (1) | 7 … 30 VDC |
| Baud rate | Serial interface: 9,6 kBd … 19,2 kBd (9,6 и 19,2 кБод (8N1, 8E1, 8O1, 8N1)) |
| SIM-Kartentyp | Mini-SIM |
| Количество приемников | 4 (ПК, СМС, e-mail, телефон, факс) |
| Load impedance (output/current) | ? 600 ? |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 1 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,1 %/K |
| Temperature error max. from the upper-range value | 0,1 %/K |
| Eingangswiderstand Strommessung | 200 ? |
| Собственное потребление | 20 mA (closed current); 500 mA (current during transmission) |
| Supply voltage | DC 10 … 30 V |
| Indicators | LED (Com, Busy, Run) green: Communication status, GSM modem, module |
Данные соединения
| Connection technology: communication/fieldbus | Modbus RTU: 1 x D-Sub 9 socket; RS-232 serial interface: 1 x D-Sub 9 socket |
| Connection technology: In-/Outputs | 32 x 250 Series Terminal Blocks with PUSH WIRE® connection |
| Anschlusstechnik: Versorgung | 6 x Klemmen der Serie 250 mit Steckklemmanschluss |
| Connection technology: Antenna | 1 x SMA socket |
| Размеры одножильных проводников | 0,5 … 1,5 mm? / 22 … 14 AWG |
| Тонкие многожильные проводники | 0,5 … 1,5 mm? / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

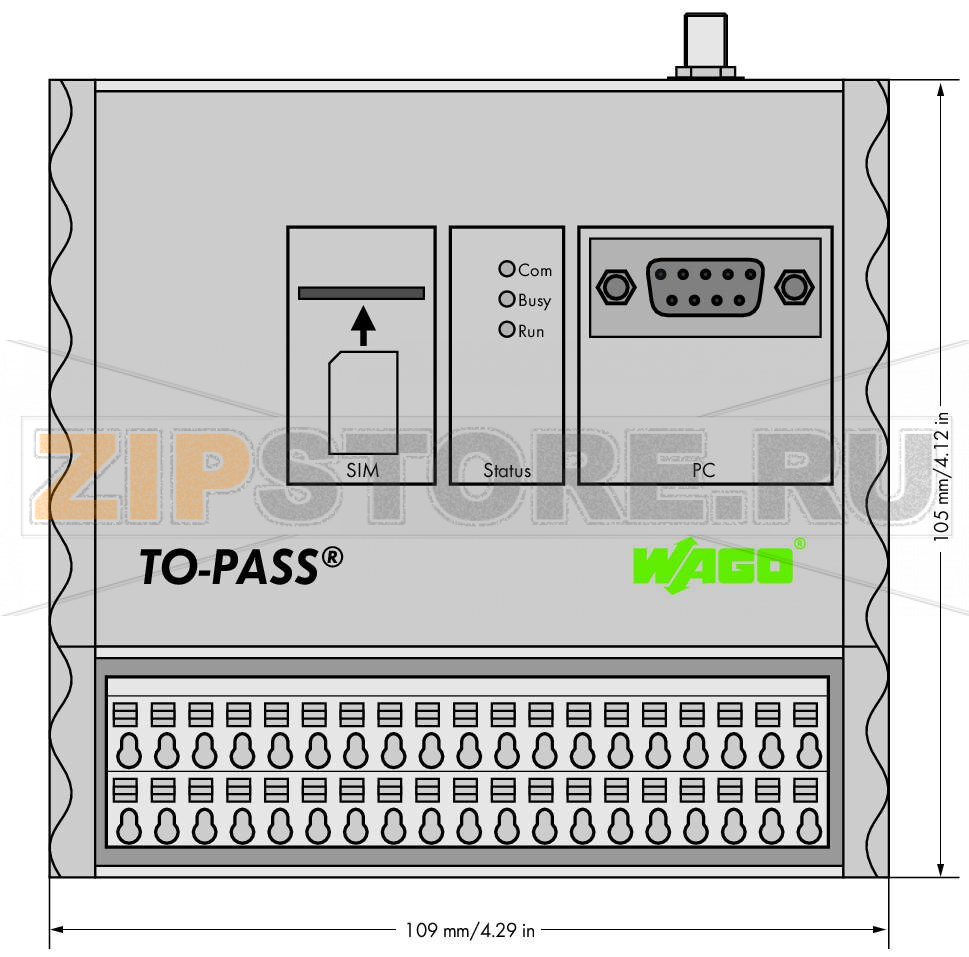

Geometrical Data
| Ширина | 109 mm / 4.291 inch |
| Высота от верхнего края DIN-рейки | 78 mm / 3.071 inch |
| Длина | 105 mm / 4.134 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Вес | 413,8 g |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … 70 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2 |
| ЭМС - излучение помех | acc. to EN 61000-6-3 |
Коммерческие данные
| Product Group | 27 (Special components I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821079811 |
| Customs tariff number | 85389091890 |
| Производитель | Wago |
| Вес | 0 кг |
