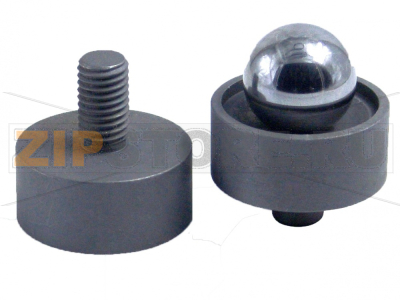

Узел встройки Zemic BY-8-104-2.5/5t

Описание товара

Узел встройки Zemic BY-8-104-2.5/5t из нержавеющей стали предназначен для надежной установки тензодатчика в весоизмерительные конструкции. Он обеспечивает корректную передачу вертикальной нагрузки, снижает влияние боковых сил и температурных деформаций, повышает стабильность показаний и безопасность узла. Конструкция адаптирована к условиям промышленной эксплуатации и длительной работе при вибрациях и переменных нагрузках.

Модульный узел применяется при сборке бункерных, резервуарных, платформенных, дозировочных и конвейерных весов, а также при оснащении силосов, смесителей, реакторов и технологических емкостей. Использование узла встройки Zemic BY-8-104-2.5/5t позволяет упростить монтаж, сократить время пусконаладки и обеспечить воспроизводимость результатов измерений при регулярной эксплуатации.

Функциональные особенности

• Самоустанавливающийся опорный узел с направлением усилия вдоль оси тензодатчика.
• Ограничители горизонтальных перемещений и защита от подъема/опрокидывания опоры.
• Свободный вертикальный ход без заклинивания при правильной установке и чистоте зоны.
• Доступ к крепежу для ревизии без демонтажа смежного оборудования.
• Коррозионная стойкость за счет нержавеющей стали и продуманной геометрии дренажа.

Распространенные причины поломок

• Механическая перегрузка и ударные нагрузки (засорение, залипание материала в бункере, нештатный сброс).
• Заклинивание из‑за мусора, налипаний, льда или отложений — узел теряет свободу вертикального перемещения.
• Неправильная соосность опорных поверхностей, перекос при монтаже, просадка фундамента.
• Избыточные боковые усилия от тепловых расширений, жестких трубопроводов и неподвижных анкеров.
• Ослабление крепежа, усталостный износ пальцев/втулок, деформация ограничителей и антиподрывных элементов.
• Прохождение сварочного тока через тензодатчик и модуль при отсутствии корректного заземления.
• Воздействие агрессивных сред и хлорсодержащих моющих средств, вызывающее локальную коррозию.
• Неправильное обслуживание (избыточная смазка, собирающая абразивную пыль и грязь).

Как понять, что запчасть вышла из строя

• Нестабильные показания, «плавающий» ноль, разный отклик при нагружении и разгружении.
• Рост погрешности при проверке углов платформы или при частичной загрузке бункера.
• Возврат нуля с задержкой, рывки при дозировании, посторонние щелчки или скрипы.
• Видимые деформации: изогнутые/ослабленные болты, задиры на опорных поверхностях, трещины.
• Отсутствие свободного хода — модуль «не играет» при легком поддомкрачивании или простукивании.
• Ускоренный износ или натяг кабеля тензодатчика как косвенный признак перекоса узла.

Рекомендации по уходу и эксплуатации

• Периодически очищайте модуль от пыли, налипаний, посторонних предметов; поддерживайте дренажные зазоры свободными.
• Ежеквартально проверяйте момент затяжки крепежа, состояние ограничителей и антиподрывных элементов.
• Контролируйте горизонтальность опор и отсутствие перекоса, периодически осматривайте фундамент и рамы.
• Исключайте передачу боковых усилий: ставьте компенсаторы на трубопроводы, используйте гибкие вставки.
• Не допускайте прохождения сварочного тока через Zemic BY-8-104-2.5/5t и тензодатчик; проводите сварку только при снятом датчике и отключенных кабелях.
• Смазка, как правило, не требуется; при необходимости используйте сухие составы (PTFE/графит), избегая попадания на датчик и кабель.
• Защищайте поверхность от реагентов; при мойке не направляйте струю под давлением в узкие щели, после — выполняйте просушку.
• Проводите ежегодную проверку системы контрольными грузами с фиксацией результатов в журнале.

Рекомендации по монтажу

• Готовьте ровные и жесткие опоры; устраняйте перекос регулировочными прокладками.
• Размещайте несколько узлов встройки Zemic BY-8-104-2.5/5t симметрично и на одинаковой высоте; выполняйте предварительную центровку.
• Соблюдайте зазоры ограничителей и защит от подъема, оставляя свободный вертикальный ход.
• Используйте крепеж требуемого класса прочности, контролируя момент затяжки динамометрическим инструментом.
• Организуйте надежное заземление и защиту кабелей в гофре/трубах с дренажом.
• После монтажа проверьте свободный ход: легкое поддомкрачивание должно давать микроперемещение без заеданий.

Узел встройки Zemic BY-8-104-2.5/5t обеспечивает стабильность и безопасность весоизмерительных узлов в непрерывной эксплуатации. Грамотный монтаж, регулярная профилактика и использование оригинальных комплектующих снижают риск простоев и продлевают срок службы механического модуля и тензодатчика.
