Выключатель двери концевой 16 А, 230 В Unox XF 185

Каталожный номер VE1295A0
Розничная цена
39 $ с НДС
array(34) { ["id"]=> string(7) "1474997" ["product_id"]=> string(7) "1490326" ["id_1c"]=> NULL ["sku"]=> string(8) "VE1295A0" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(3706) ["primary_price"]=> string(9) "39.009356" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(3706) ["unconverted_price"]=> float(39) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(3706) ["original_compare_price"]=> float(0) ["features"]=> array(14) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46677]=> string(35) "печи конвекционной" } ["tip_zapchasti"]=> array(1) { [43472]=> string(32) "Микровыключатель" } ["podkhodit_dlya"]=> string(266) "Unox:
XB613G, XB813G, XB693, XB893, XB895, XB1083, XBC605E, XEVC-2011-E1R, XF040, XF043, XF090P, XF135, XF193, XF195, XFT135, XFT185, XFT190, XFT193, XFT195, XV202, XV201, XV593, XV301, XV393, XV813G, XV893, XV1093, XV4093, XVC 054, XVC 104, XVC 105 E, XVC 105 EP" ["nazvanie_zapchasti_na_angliyskom_yazyke"]=> string(43) "Door microswitch MK 16A 230V UL Unox XF 185" ["osobennosti"]=> string(39) "Применение: для двери" ["sovmestimy_katalozhnye_nomera"]=> string(178) "MP1000A0 - Unox
VE085 - Unox
VE086 - Unox
VE086A - Unox
VE086B - Unox
VE1295A0 - Unox
LF5145264 - GEV
KVE1295A - Unox
5145264 - LF" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(40) "5145264 Microswitch Kit pizzato MKH11D09" ["weight"]=> object(shopDimensionValue)#1173 (10) { ["id":"shopDimensionValue":private]=> string(5) "12720" ["value":"shopDimensionValue":private]=> string(2) "40" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.04" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1172 (10) { ["id":"shopDimensionValue":private]=> string(5) "17636" ["value":"shopDimensionValue":private]=> string(2) "17" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.017" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1168 (10) { ["id":"shopDimensionValue":private]=> string(3) "619" ["value":"shopDimensionValue":private]=> string(2) "50" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.05" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1171 (10) { ["id":"shopDimensionValue":private]=> string(5) "12039" ["value":"shopDimensionValue":private]=> string(2) "50" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.05" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["napryazhenie"]=> object(shopDimensionValue)#1165 (10) { ["id":"shopDimensionValue":private]=> string(5) "11829" ["value":"shopDimensionValue":private]=> string(3) "230" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "230" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } ["moshchnost_pereklyuchayushchaya"]=> object(shopDimensionValue)#1169 (10) { ["id":"shopDimensionValue":private]=> string(5) "12636" ["value":"shopDimensionValue":private]=> string(2) "16" ["unit":"shopDimensionValue":private]=> string(1) "A" ["type":"shopDimensionValue":private]=> string(8) "amperage" ["units":"shopDimensionValue":private]=> array(4) { ["mA"]=> array(3) { ["value"]=> string(2) "mA" ["title"]=> string(4) "мА" ["description"]=> NULL } ["A"]=> array(3) { ["value"]=> string(1) "A" ["title"]=> string(2) "А" ["description"]=> NULL } ["KA"]=> array(3) { ["value"]=> string(2) "KA" ["title"]=> string(4) "кА" ["description"]=> NULL } ["MA"]=> array(3) { ["value"]=> string(2) "MA" ["title"]=> string(4) "МА" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(2) "16" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "А" ["format":"shopDimensionValue":private]=> bool(false) } } }
3 706 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

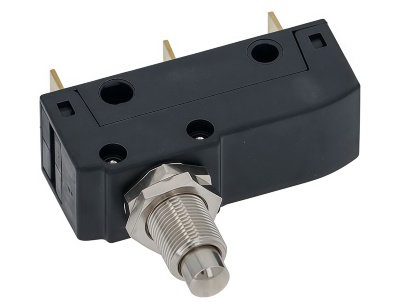

Выключатель двери концевой 16 А, 230 В для печи конвекционной Unox XF 185
На деталировке запчасть Unox XF 185 под номером: 43

VE1295A0 — концевой выключатель двери (микровыключатель) для конвекционных печей Unox, включая серию XF и модель XF 185. Узел отвечает за контроль состояния двери и размыкание/замыкание цепей при открытии и закрытии, обеспечивая корректный запуск нагрева, вентиляции и подсветки, а также безопасность персонала. В типовом исполнении это механический микровыключатель с рычагом, который срабатывает от кулачка/флажка на двери.

Назначение и роль в работе печи

Концевой выключатель двери фиксирует положение створки. При открытии двери VE1295A0 разрывает цепи, блокируя нагрев и, в зависимости от конфигурации печи, останавливая вентилятор или переводя его на пониженную мощность. При закрытии — разрешает нормальную работу. Стабильное срабатывание микровыключателя критично для правильной логики циклов, предотвращения перегрева, потери тепла и аварийных ситуаций.

Признаки неисправности

  • Печь Unox XF 185 не запускает нагрев при полностью закрытой двери.
  • Вентилятор не включается или останавливается самопроизвольно при незначительном движении двери.
  • Нестабильная работа: периодические отключения, ложные срабатывания, «дергание» подсветки.
  • Появление сообщений/ошибок, связанных с дверью (зависит от версии управления).
  • Необычные щелчки, запах гари в районе петли/рамки, нагрев корпуса около микровыключателя.
  • Не срабатывает при нажатии на рычаг вручную (нет характерного четкого щелчка).

Основные причины поломок

  • Износ механики: усталость пружины, деформация или излом рычага, выработка кулачка двери.
  • Подгорание и износ контактов из-за многократных коммутаций и электрической дуги.
  • Воздействие пара и конденсата: коррозия контактов, ухудшение изоляции, попадание влаги внутрь корпуса.
  • Перегрев от близких нагревательных узлов или плохого контакта клемм (нагрев из-за переходного сопротивления).
  • Разрегулировка двери: провисание петель, износ уплотнителя — рычаг нажимается недостаточно.
  • Механические нагрузки: резкие хлопки дверью, удары, некорректная мойка аппарата.
  • Ослабление клемм, окисление разъемов, повреждение проводов.

Как понять, что VE1295A0 вышел из строя

  • Визуальный осмотр при отключенном питании: трещины корпуса, оплавления, следы влаги, сажа на клеммах.
  • Проверка хода: плавно нажмите на рычаг — должен быть четкий «щелчок» в одной точке с возвратом без заеданий.
  • Тестирование мультиметром (прозвонка): на парах COM–NO/NC состояние должно меняться при нажатии/отпускании. Отсутствие изменения — признак неисправности.
  • Проверка регулировки: при медленном закрытии двери убедитесь, что кулачок уверенно нажимает рычаг. Если нет — требуется настройка или ремонт дверного узла.
  • Исключение внешних факторов: убедитесь в исправности клемм и проводов, отсутствии подгорания наконечников.

Рекомендации по уходу и эксплуатации

  • Периодически (каждые 3–6 месяцев) проверяйте состояние VE1295A0: чистота, отсутствие конденсата, надежность клемм.
  • Не направляйте струю воды/пара напрямую на область микровыключателя и петли дверцы. Избегайте высоконапорной мойки в этой зоне.
  • Поддерживайте корректную геометрию двери: следите за состоянием петель и уплотнителя. Провисание снижает усилие на рычаг и вызывает ложные срабатывания.
  • Периодически подтягивайте наконечники и проверяйте отсутствие перегрева на клеммах (потемнение, запах).
  • Не допускайте хлопков дверцей — это увеличивает ударные нагрузки на рычаг и ускоряет износ.
  • После мойки просушивайте область двери. При интенсивных режимах используйте регламент по просушке шкафа.

Советы по замене и настройке

  • Работы выполнять при полностью отключенном электропитании.
  • Фиксируйте схему подключения: сфотографируйте клеммы перед снятием. Соблюдайте правильность COM/NO/NC.
  • Крепите VE1295A0 без перекоса; не изгибайте рычаг сверх штатного — это меняет точку срабатывания.
  • После установки проверьте включение/выключение печи при медленном закрытии/открытии двери, убедитесь в четкой работе.
  • Используйте оригинальные или полностью совместимые детали. Для Unox XF 185 оптимален VE1295A0 — выключатель двери концевой 16А 230В.

Своевременная диагностика и простое обслуживание продлевают срок службы микровыключателя и предотвращают незапланированные простои. При стойких симптомах неисправности VE1295A0 рекомендуется заменить, а также проверить состояние двери, уплотнителя и клеммной группы.

Характеристики

Производитель Unox
Запчасть предназначена для печи конвекционной
Тип запчасти Микровыключатель
Подходит для Unox:
XB613G, XB813G, XB693, XB893, XB895, XB1083, XBC605E, XEVC-2011-E1R, XF040, XF043, XF090P, XF135, XF193, XF195, XFT135, XFT185, XFT190, XFT193, XFT195, XV202, XV201, XV593, XV301, XV393, XV813G, XV893, XV1093, XV4093, XVC 054, XVC 104, XVC 105 E, XVC 105 EP
Название запчасти на английском языке (En) Door microswitch MK 16A 230V UL Unox XF 185
Особенности Применение: для двери
Совместимые каталожные номера MP1000A0 - Unox
VE085 - Unox
VE086 - Unox
VE086A - Unox
VE086B - Unox
VE1295A0 - Unox
LF5145264 - GEV
KVE1295A - Unox
5145264 - LF
Оригинальное название производителя запчасти 5145264 Microswitch Kit pizzato MKH11D09
Вес 40 г
Длина 17 мм
Ширина 50 мм
Высота 50 мм
Напряжение 230 В
Мощность переключающая 16 А



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Выключатель двери концевой 16 А, 230 В Unox XF 185.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Выключатель двери концевой 16 А, 230 В Unox XF 185 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
