Вилка THT; 1.0 x 1.0 mm solder pin; угловые; Шаг контактов 5 мм; 2-пол.; серые Wago 769-662/004-000

Name: Вилка THT; 1.0 x 1.0 mm solder pin; угловые; Шаг контактов 5 мм; 2-пол.; серые Wago 769-662/004-000
Brand: Wago
SKU: 769-662/004-000

Каталожный номер 769-662/004-000

Вилка THT; 1.0 x 1.0 mm solder pin; угловые; Шаг контактов 5 мм; 2-пол.; серые Wago 769-662/004-000 - Вилка THT; 1.0 x 1.0 mm solder pin; угловые; Шаг контактов 5 мм; 2-пол.; серые Wago 769-662/004-000

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "140616" ["product_id"]=> string(6) "203303" ["id_1c"]=> NULL ["sku"]=> string(15) "769-662/004-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-662/004-000" ["image_id"]=> NULL ["price"]=> float(67) ["primary_price"]=> string(8) "0.705242" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(67) ["unconverted_price"]=> float(0.7) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(67) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "200" ["min_zakaz"]=> string(3) "200" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 67 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные значения по IEC/EN 60664-1

Номинальное напряжение (кат. перенапряжения III / степень загрязнения 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	500 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальный ток	32 A
Легенда (номинальные значения)	(III/3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Число полюсов	2
Общее число потенциалов	2
Количество уровней	1

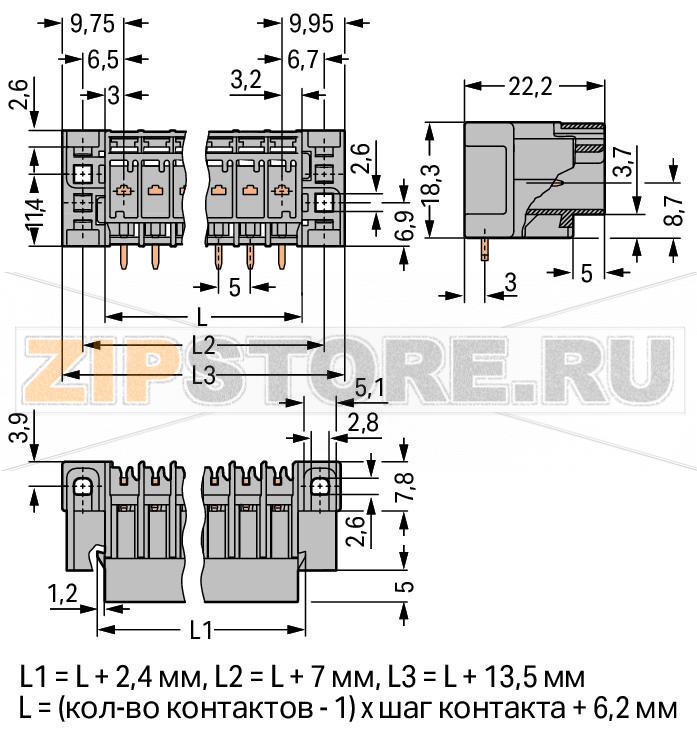

Геометрические данные

Шаг контактов	5 mm / 0.197 inch
Ширина	24.7 mm / 0.972 inch
Высота от поверхности	18.3 mm / 0.72 inch
Длина	22.2 mm / 0.874 inch

Механические данные

Тип монтажа

Крепёжный фланец (Mounting flange)

Съёмное соединение

Тип контакта (разъёмное соединение)	Штекер (вилка)
Тип подключения разъёма	Для печатных плат
Защита от неправильного сочленения	Нет
Направление сочленения к плате	0°

Контакт с платой

Тип контакта с платой

THT

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0.097 MJ
Вес	4 g

Коммерческие данные

Группа продукции	18 (X-COM-System)
Тип упаковки	BOX
Страна происхождения	PL (Польша)
GTIN	4044918396530
Код ТН ВЭД	85366990990

Вилка THT; 1.0 × 1.0 mm solder pin; угловые; шаг 5 мм; 2-полюсная; серые WAGO 769-662/004-000 — это печатный штекер из системы X-COM, рассчитанный на установку в сквозные отверстия платы и сочленение с соответствующими ответными разъёмами того же шага. Угловое исполнение и крепёжный фланец упрощают компоновку на плате и обеспечивают механическую разгрузку. Изоляция из PA66 и рассчитанные сечения контактов позволяют использовать изделие в источниках питания, контроллерах, шкафах автоматики и другом промышленном оборудовании.

Разъём предназначен для работы в цепях питания и сигналов в пределах заявленных электрических категорий. Конструкция штекера обеспечивает стабильный контакт при правильном подборе ответной части и соблюдении ориентации при стыковке (защита от неправильного сочленения отсутствует, поэтому важно выдерживать направление 0°). Монтаж производится пайкой THT; для надёжности необходимо соблюсти рекомендации по диаметрам отверстий, маскам и термопрофилю пайки.

Возможные причины поломок

Превышение допустимых тока или напряжения, перегрев контактной группы.
Некачественная пайка (холодные пайки, недопай, избыток флюса), образование трещин от термоциклирования.
Механические нагрузки: изгиб/удар по вилке, вибрации без фиксации фланца, боковые усилия на пины.
Неправильное сочленение и перекосы при вставке ответной части, подгиб штифтов.
Коррозия контактов из‑за влаги, конденсата, агрессивных сред и загрязнений.
Повышенное контактное сопротивление в паре разъёмов из‑за износа и загрязнений.

Как понять, что запчасть вышла из строя

Периодические отказы питания или пропадание сигналов при касании/вибрации.
Локальный перегрев возле разъёма, запах гари, потемнение или оплавление пластика.
Видимые повреждения: трещины изолятора, сколы, погнутые или шатающиеся штифты.
Трещины в паяных соединениях, отслоение дорожек вокруг выводов.
Аномально высокое падение напряжения/сопротивление контакта при измерении мультиметром под нагрузкой.
Затруднённая стыковка или неплотная фиксация ответной части.

Рекомендации по уходу и эксплуатации

Соблюдайте электрические номиналы и категории по изоляции; подбирайте совместимые ответные разъёмы X-COM шагом 5 мм.
При пайке THT следуйте рекомендуемому термопрофилю, применяйте чистые флюсы и удаляйте остатки; используйте корректные отверстия и зазоры.
Фиксируйте разъём с помощью фланца, исключайте боковые нагрузки на вилку и жёстко закрепляйте кабели на стороне ответной части (разгрузка от натяжения).
Соблюдайте правильную ориентацию при сочленении, не применяйте усилия при перекосе; контролируйте ресурс числа циклов соединения в документации производителя.
Периодически проверяйте состояние контактов и паяных соединений, контролируйте температуру узла под рабочей нагрузкой.
Защищайте узел от влаги и пыли: герметизация корпуса, покрытие платы, вентиляция для предотвращения конденсата.
Очищайте контакты и область разъёма изопропиловым спиртом; не используйте абразивы и агрессивные растворители.
Храните компоненты в сухом месте, в заводской упаковке, избегая УФ‑облучения и статического электричества.

Соблюдение перечисленных мер обеспечит стабильную работу WAGO 769-662/004-000 в составе оборудования и снизит риск отказов, связанных с перегревом, механическими воздействиями и деградацией контактов.

Характеристики

Производитель	Wago
Заказ кратно	200
Минимальный заказ	200
Вес	0 кг
