Вилка THT; 1.0 x 1.0 mm solder pin; угловые; зажимное кольцо; Шаг контактов 5 мм; 2-пол.; серые Wago 769-662/003-000

Name: Вилка THT; 1.0 x 1.0 mm solder pin; угловые; зажимное кольцо; Шаг контактов 5 мм; 2-пол.; серые Wago 769-662/003-000
Brand: Wago
SKU: 769-662/003-000

Каталожный номер 769-662/003-000

Вилка THT; 1.0 x 1.0 mm solder pin; угловые; зажимное кольцо; Шаг контактов 5 мм; 2-пол.; серые Wago 769-662/003-000 - Вилка THT; 1.0 x 1.0 mm solder pin; угловые; зажимное кольцо; Шаг контактов 5 мм; 2-пол.; серые Wago 769-662/003-000

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "140602" ["product_id"]=> string(6) "203289" ["id_1c"]=> NULL ["sku"]=> string(15) "769-662/003-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-662/003-000" ["image_id"]=> NULL ["price"]=> float(67) ["primary_price"]=> string(8) "0.705242" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(67) ["unconverted_price"]=> float(0.7) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(67) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 67 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные параметры по IEC/EN 60664-1

Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	500 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальный ток	32 A
Примечание к номинальным данным	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Число полюсов	2
Общее количество потенциалов	2
Количество уровней	1

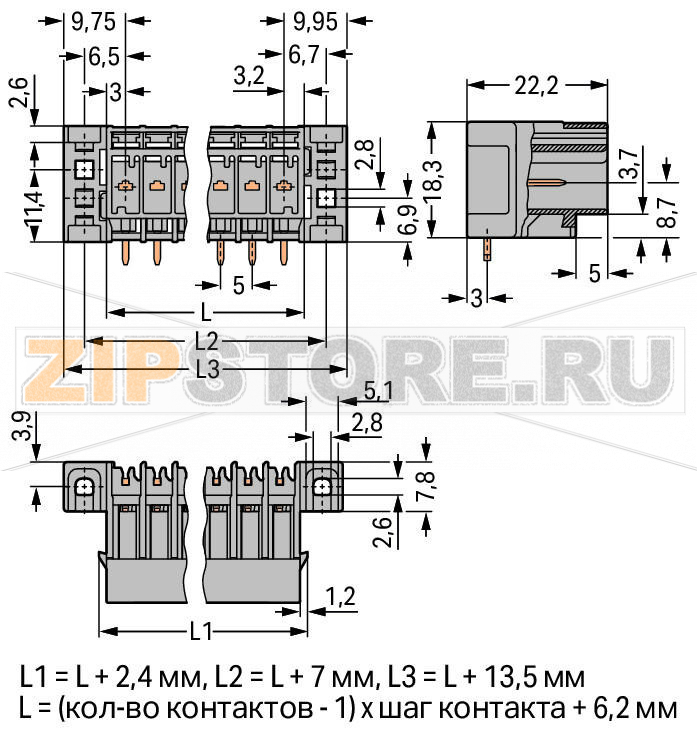

Геометрические данные

Шаг контактов	5 mm / 0.197 inch
Ширина	24.7 mm / 0.972 inch
Высота над платой	18.3 mm / 0.72 inch
Длина	22.2 mm / 0.874 inch

Механические данные

Тип монтажа

Крепёжный фланец

Разъёмное соединение

Тип контакта (втываемый разъём)	Штыревой разъём (вилка)
Тип присоединения разъёма	для печатных плат (PCB)
Защита от неправильного сочленения	Нет
Направление сочленения с платой	0°

Контакт с печатной платой

Тип вывода

THT (сквозные металлизированные отверстия)

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0.085 MJ
Вес	3.6 g

Коммерческие данные

Продуктовая группа	18 (X-COM-System)
Тип упаковки	BOX
Страна происхождения	Польша
GTIN	4044918396516
Код ТН ВЭД	85366990990

Описание

WAGO 769-662/003-000 — двухполюсная угловая вилка системы X-COM для печатных плат с шагом 5 мм, выполненная под THT-монтаж. Штыревые выводы 1.0 × 1.0 мм обеспечивают высокую механическую жёсткость и надёжную пайку в сквозные металлизированные отверстия. Крепёжный фланец фиксирует разъём на плате или панели, снижая нагрузку на пайку и повышая стойкость к вибрациям. Конструкция рассчитана на работу в силовых и управляющих цепях, где требуются токи до 32 А и соответствие требованиям координации изоляции по IEC/EN 60664-1.

Решение предназначено для сочленения с ответными гнездовыми элементами серии X-COM на шаг 5 мм. Угловая геометрия удобна при размещении устройств в шкафах и узлах с ограниченной высотой, когда подключение кабелей должно выполняться параллельно плате. Отсутствие защиты от неправильного сочленения требует соблюдения полярности и ориентации при стыковке.

Причины поломок

Превышение допустимого тока или недостаточное сечение проводников, приводящее к перегреву и деградации контактных поверхностей.
Некачественная пайка (холодные спаи, трещины, капиллярные пустоты), ослабление соединения после термоциклирования.
Механические нагрузки: изгиб или усталостное разрушение штырей 1×1 мм, трещины корпуса из-за перетяжки крепёжного фланца.
Коррозия и загрязнение контактов при повышенной влажности, конденсации или воздействии агрессивных сред.
Неправильное сочленение разъёма, перекос при вставке, повреждение направляющих кромок и штырей.
Длительные вибрации и отсутствие разгрузки натяжения кабелей.

Как понять, что запчасть вышла из строя

Локальный перегрев: потемнение или оплавление изоляции, запах перегретого пластика, обугливание возле точек пайки.
Нестабильный контакт: периодические обрывы при вибрации или шевелении, искрение, скачки напряжения под нагрузкой.
Визуальные дефекты: трещины корпуса, деформация или люфт штырей, повреждение крепёжного фланца, следы коррозии или окислов.
Повышенное переходное сопротивление, измеряемое мультиметром, а также аномальное падение напряжения на контакте.

Рекомендации по уходу и эксплуатации

Соблюдайте токовую нагрузку и температурные условия; подбирайте сечение проводников в соответствии с током и условиями охлаждения.
Выполняйте качественную пайку THT: правильный профиль нагрева, очистка остатков флюса, контроль заполнения отверстий припоем.
Не перетягивайте крепёж фланца; используйте рекомендованные моменты затяжки и прокладки/шайбы при необходимости.
Исключайте перекос при сочленении, стыкуйте без усилий; разъединение проводите при снятом напряжении и нагрузке.
Защищайте от пыли, влаги и агрессивных сред; при эксплуатации во влажной атмосфере рассматривайте конформное покрытие платы.
Обеспечьте разгрузку натяжения проводов и фиксацию кабелей, уменьшайте вибрационные нагрузки.
Проводите периодические осмотры: проверяйте отсутствие нагрева под нагрузкой, подтёков флюса, коррозии; при необходимости очищайте изопропиловым спиртом.
Храните в сухом месте, защищайте от УФ-излучения и загрязнений до монтажа.

Соблюдение этих рекомендаций позволяет повысить долговечность и надёжность WAGO 769-662/003-000 в составе промышленной электротехники и автоматизации.

Характеристики

Производитель	Wago
Заказ кратно	100
Минимальный заказ	100
Вес	0 кг
