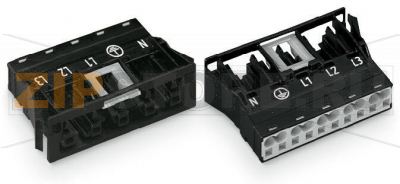

Защелкивающаяся розетка; 5-пол.; Код. A; 4,00 mm; черные Wago 770-705

Name: Защелкивающаяся розетка; 5-пол.; Код. A; 4,00 mm; черные Wago 770-705
Brand: Wago
SKU: 770-705

Каталожный номер 770-705

Защелкивающаяся розетка; 5-пол.; Код. A; 4,00 mm; черные Wago 770-705 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.Two wire connections per pole for loops or bridgesAdditional variable coding is possible....

Защелкивающаяся розетка; 5-пол.; Код. A; 4,00 mm; черные Wago 770-705 - Защелкивающаяся розетка; 5-пол.; Код. A; 4,00 mm; черные Wago 770-705

Розничная цена

5 $ с НДС

array(34) { ["id"]=> string(6) "160602" ["product_id"]=> string(6) "223281" ["id_1c"]=> NULL ["sku"]=> string(7) "770-705" ["sort"]=> string(1) "1" ["name"]=> string(7) "770-705" ["image_id"]=> NULL ["price"]=> float(473) ["primary_price"]=> string(8) "4.978798" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(473) ["unconverted_price"]=> float(4.97) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(473) ["original_compare_price"]=> float(0) ["features"]=> array(7) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1155 (10) { ["id":"shopDimensionValue":private]=> string(4) "6720" ["value":"shopDimensionValue":private]=> string(2) "36" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.036" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1154 (10) { ["id":"shopDimensionValue":private]=> string(4) "6725" ["value":"shopDimensionValue":private]=> string(4) "55.5" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "55.5" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 473 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Защита от неправильного соединения; не требует обслуживания.
Технология пружинных зажимов Push-in CAGE CLAMP позволяет просто вставлять одножильные проводники.
Два подключения проводников на полюс для организации петель или перемычек.
Возможна дополнительная вариативная кодировка.

Примечание

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств, печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонкопроволочных выводов (штекер/розетка).

Примечание по защите от неправильного подсоединения

Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:

подсоединение с иным числом контактов;
подсоединение с поворотом на 180°;
подсоединение с поперечным смещением;
подсоединение по одному контакту.

Информация по безопасности

Примечание по применению для рынка США (USR): некоторые версии могут использоваться для разрыва цепи в соответствии с сертификатом UL в отдельных приложениях при токах ниже 16 A и напряжении до 600 V. Для получения подробной информации обратитесь в местный торговый офис.

Электрические данные

Примечание по контактному сопротивлению

Контактное сопротивление: приблизительно 1 мОм

Пара штекер/розетка: контактное сопротивление приблизительно 0,25 мОм

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Обозначение (номиналы)	(III / 3) Категория перенапряжения III / Степень загрязнения 3

Одобрения по UL 1977

Номинальное напряжение по UL 1977 (только заводская проводка)	600 V
Номинальный ток по UL 1977 (только заводская проводка)	23 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения	Инструмент Вставка (push-in)
Номинальное сечение проводника	4 мм²
Диапазон одножильных проводников	0,5 … 4 мм² / 20 … 12 AWG
Одножильные, прямое подключение	1,5 … 4 мм² / 16 … 12 AWG
Многожильные	0,5 … 2,5 мм² / 20 … 14 AWG
Гибкие тонкопроволочные	0,5 … 4 мм² / 20 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм² / 20 … 16 AWG
Многожильные с неизолированным наконечником	0,25 … 2,5 мм² / 20 … 14 AWG
Мин. сечение для вставки (многожильные, с изолированным наконечником)	1,5 мм² / 16 AWG
Длина снятия изоляции	9 мм / 0.35 inch
Примечание (длина снятия изоляции)	см. также упаковку или инструкцию
Число полюсов	5
Общее число точек подключения	10
Общее число потенциалов	5
Угол ввода проводника к направлению сочленения	0 °

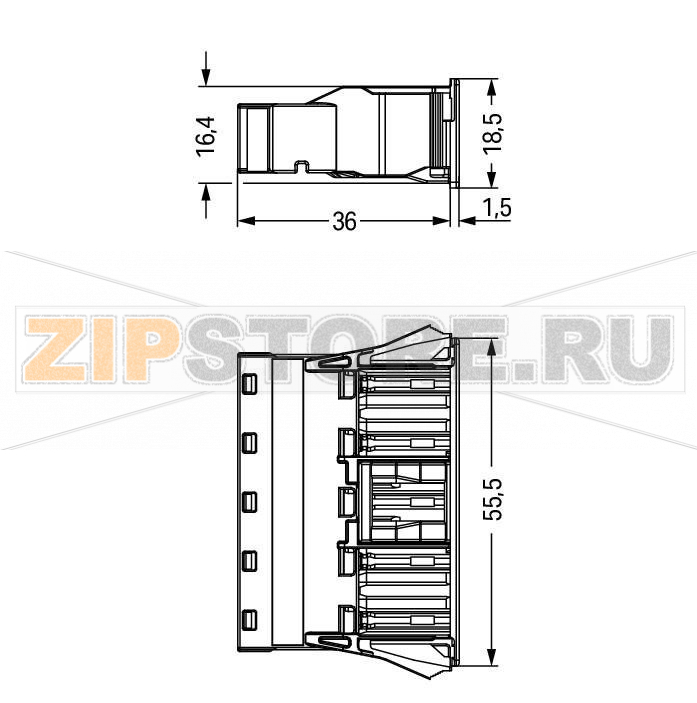

Геометрические данные

Шаг контактов	10 мм / 0.394 inch
Ширина	55,5 мм / 2.185 inch
Высота	18,5 мм / 0.728 inch
Длина	36 мм / 1.417 inch

Механические данные

Кодировка	A
Сила сочленения соединителя	около 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила соединения	при блокировке: > 80 Н
Сила расцепления	при разблокировке: около 20 … 70 Н (в зависимости от числа контактов)
Число циклов сочленения	≥ 200 без резистивной нагрузки; 100 при резистивной нагрузке IN = 25 A (проверено, 4 мм² / AWG 12)

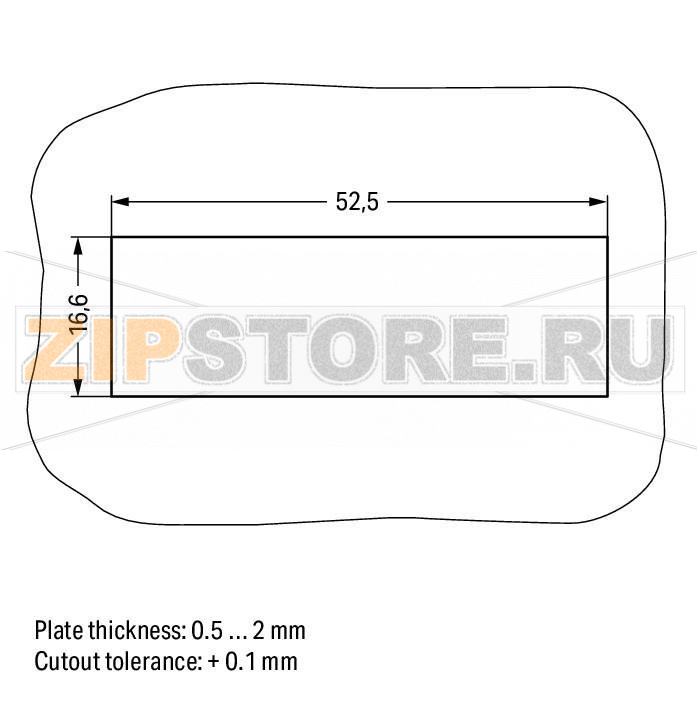

Толщина панели	0,5 … 2 мм / 0.02 … 0.079 inch
Тип монтажа	Защелкивающийся (Snap-in)
Маркировка потенциалов	N, L1, L2, L3
Степень защиты	IP20
Примечание по степени защиты	Только в сочлененном состоянии (эти компактные соединители не предназначены для использования в открытых, легко доступных зонах).
Применение	Общие сетевые приложения

Штекерное соединение

Тип контакта (разъем)	Гнездо (female)
Тип присоединения	для проводников
Защита от неправильного сочленения	Да
Защелка	фиксирующий рычаг (locking lever)
Наличие фиксирующего рычага	Да

Материалы

Цвет	черный
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с покрытием
Пожарная нагрузка	0,35 MJ
Масса	20 g

Требования к окружающей среде

Температура обработки	-5 … +40 °C
Диапазон длительной эксплуатации	-35 … +85 °C
Примечание по температуре эксплуатации	Изолирующие компоненты рассчитаны на температуру до 105 °C

Коммерческие данные

Группа товара	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143594110
Код ТН ВЭД	85366990990

Защелкивающаяся розетка Wago 770-705 относится к системе WINSTA и применяется в распределении питания и подключении осветительных линий, модулей автоматики и электрощитов. Конструкция с фиксирующим рычагом обеспечивает надежное сочленение со штекером и стабильный контакт в условиях вибрации и частых сервисных операций. Пружинная технология Push-in CAGE CLAMP сокращает время монтажа: одножильный проводник вставляется напрямую, а для многожильных используется инструмент для раскрытия зажима. Два входа на полюс позволяют формировать обходные петли и перемычки без дополнительных клемм.

Розетка рассчитана на встраивание в панели с защелкивающимся креплением, что упрощает интеграцию в корпуса светильников и распределительных устройств. Защитная кодировка исключает неверное сопряжение: невозможно подключить элементы с иным числом контактов, перевернуть на 180°, сдвинуть поперек или задействовать единичный контакт. Эксплуатация допускается только в сочлененном состоянии; в открытых доступных местах изделие не применяется. Для тонкопроволочных выводов (например, от модулей) предусмотрено использование дополнительных фиксирующих рычагов.

Типичные причины неисправностей

Перегрев из‑за неполного ввода проводника, неправильной длины зачистки или заниженного сечения относительно нагрузки.
Повреждение фиксирующего рычага или корпуса при избыточных усилиях, перекосе при сочленении, неправильном вырезе панели или несоблюдении допустимой толщины.
Повышенное переходное сопротивление из‑за загрязнения, коррозии, попадания влаги, ослабления жил после многократных операций.
Превышение допустимого числа циклов сочленения, старение и термонагруженность полимерных деталей, воздействие температур выше рекомендованных.
Механические нагрузки на кабель (натяжение, удар, вибрация) без разгрузки натяжения.
Несовместимое или некорректно закодированное ответное изделие, попытка «силового» соединения.

Как понять, что запчасть вышла из строя

Следы оплавления, потемнение пластика, запах перегрева, локальный нагрев при работе.
Искрение, перебои питания, кратковременные пропадания нагрузки при касании или вибрации.
Ослабленная фиксация: штекер выходит без усилия, рычаг не защелкивается или пружина не возвращается.
Визуальные повреждения: трещины корпуса, деформация гнезд, надлом рычага.
Проводник вытягивается из клеммы, зажим не удерживает жилу, увеличенное усилие ввода/извлечения без фиксации.
Аномальное падение напряжения и нагрев на контакте при штатной нагрузке (выявляется измерением или пирометром).

Рекомендации по эксплуатации и уходу

Соблюдайте рекомендуемую длину зачистки и диапазон сечений; одножильные вводите в режиме push‑in, многожильные — с использованием инструмента. Для гибких проводов применяйте наконечники гильзовые; не лудите жилы.
Перед сочленением проверяйте чистоту и отсутствие влаги в гнездах; не допускайте попадания строительной пыли и химических реагентов.
Контролируйте правильность кодировки и полярности. Сочленяйте без перекоса, до четкой фиксации рычага.
Исключайте натяжение на кабель; при необходимости используйте разгрузку натяжения и правильную укладку проводников.
Не превышайте допустимую частоту циклов сочленения; периодически осматривайте узлы на предмет потемнения, трещин, ослабления фиксации.
Соблюдайте условия хранения и эксплуатации по температуре; не используйте изделие в открытых доступных местах без ответной части.
При работах под напряжением руководствуйтесь локальными нормами и официальными допусками; по возможности выполняйте коммутацию в обесточенном состоянии.
Для панельного монтажа придерживайтесь рекомендуемой толщины панели и точной геометрии выреза, чтобы избежать напряжений в корпусе.

Применение Wago 770-705 целесообразно в проектах, где важны скорость монтажа, повторяемость подключения и безопасность от ошибочного сочленения. Соблюдение базовых правил укладки кабеля, чистоты контактов и корректной технологии соединения обеспечивает длительную и безотказную работу узла.

Характеристики

Производитель	Wago
Тип запчасти	Розетка
Заказ кратно	100
Минимальный заказ	100
Вес	0 кг
Длина	36 мм
Ширина	55.5 м
