Атол 30Ф не включается (заводской брак)
Деталь применяется при восстановлении принтера после выхода из строя основной электроники.

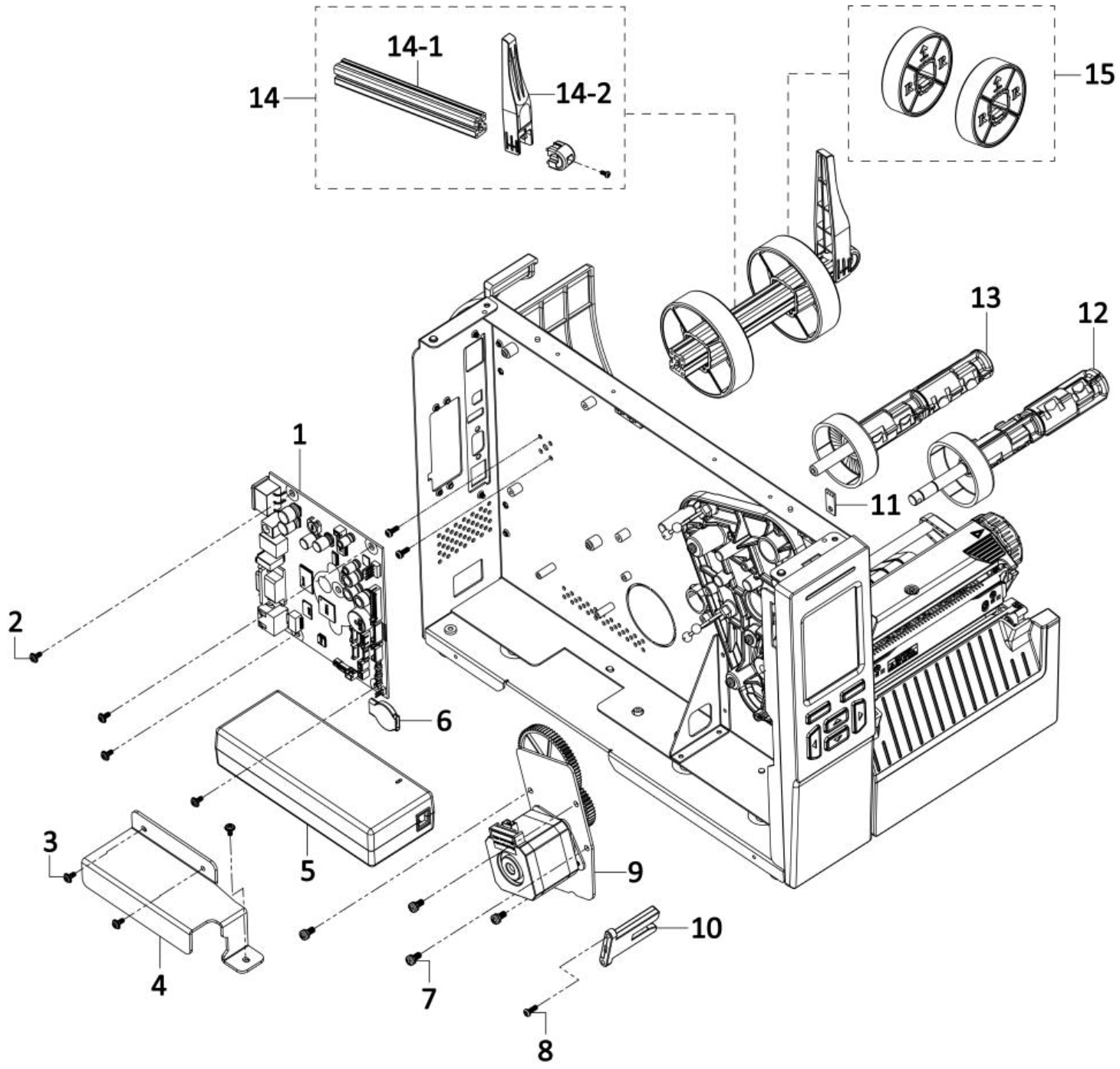

Запчасть на деталировке под номером: 1
Двигатель вращает вал подачи через систему шестерён, задавая точный шаг перемещения этикетки.
Запчасть на деталировке под номером: 9
Узел принимает ленту после печати и формирует ровный рулон. От равномерности намотки зависит натяжение риббона в зоне термоголовки: при рывках и проскальзывании лента сминается, появляются складки, а печать становится неравномерной по плотности.
Запчасть на деталировке под номером: 12
Шпиндель центрирует сердечник рулона и передаёт ему тормозное усилие, благодаря которому полотно ленты остаётся натянутым на всём пути до термоголовки.
Запчасть на деталировке под номером: 13
Деталь нужна при переходе на рулоны с большой внутренней втулкой: без насадок такой рулон садится на шпиндель с зазором и болтается.
Запчасть на деталировке под номером: 15
Блок питания преобразует сетевое напряжение в те величины, которые требуются электронике и двигателям принтера.
Запчасть на деталировке под номером: 5
Винты M3*6 притягивают платы и элементы крепления к стойкам корпуса, обеспечивая механический контакт и устойчивость узла.
Запчасть на деталировке под номером: 3
Винт удерживает детали узла в заданном положении и передаёт усилие затяжки на посадочную поверхность.
Запчасть на деталировке под номером: 8
Винт фиксирует корпус шагового двигателя относительно рамы принтера. От надёжности этого крепления зависит точность шага подачи носителя: при ослаблении двигатель смещается, и печать начинает «плыть» по вертикали.
Запчасть на деталировке под номером: 7
Крепёж удерживает плату на стойках и обеспечивает плотный контакт с ними. Равномерная затяжка важна не только механически: перекос платы нагружает разъёмы и шлейфы, а неплотная посадка делает соединение чувствительным к вибрации при печати.
Запчасть на деталировке под номером: 2
Узел считывает метки на вращающемся элементе привода ленты и по ним плата определяет, с какой скоростью расходуется риббон и не закончился ли он.
Запчасть на деталировке под номером: 11
Узел определяет наличие и конец риббона, чтобы принтер не печатал всухую и не портил материал.
Запчасть на деталировке под номером: 10
Кронштейн воспринимает вес блока питания и удерживает его от смещения при работе и перемещении принтера.
Запчасть на деталировке под номером: 4
Ограничитель фиксирует рулон по ширине: он принимает на себя боковое усилие при разматывании и не даёт рулону «уехать» к краю держателя.
Запчасть на деталировке под номером: 14-2
Модуль ведёт отсчёт времени независимо от того, включён принтер или нет. За счёт этого задания, отпечатанные с меткой времени, остаются корректными и после длительного простоя оборудования.
Запчасть на деталировке под номером: 6
Шпиндель служит посадочным местом для втулки рулона и передаёт усилие, необходимое для подачи носителя.
Запчасть на деталировке под номером: 14-1
Узел служит опорой рулона и передаёт ему вращение при разматывании ленты. Направляющие на валу удерживают втулку от проворота, а фиксирующий барашек прижимает рулон по ширине, чтобы носитель не смещался в сторону.
