Шпиндель перемотки ленты в сборе TSC MB340

Каталожный номер 98-0680007-00LF
Розничная цена
57 $ с НДС ≈ 5 416 ₽ с НДС
-
+
Купить в 1 клик

Наличие на складах:

Москва: 4 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Ribbon rewind spindle assembly TSC MB340

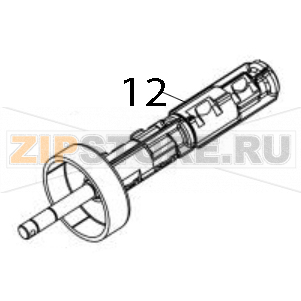

Запчасть на деталировке под номером: 12

Шпиндель перемотки ленты в сборе — узел, на который наматывается отработанная красящая лента в принтере TSC MB340. На изображении видна ось с фланцем-диском, полый цилиндрический корпус с прорезями и лепестками и хвостовик для установки в привод. Лепестки подпружинены и удерживают втулку риббона от проворота, а фланец ограничивает осевое смещение рулона.

Назначение

Узел принимает ленту после печати и формирует ровный рулон. От равномерности намотки зависит натяжение риббона в зоне термоголовки: при рывках и проскальзывании лента сминается, появляются складки, а печать становится неравномерной по плотности.

Шпиндель устанавливается в привод перемотки и передаёт крутящий момент на втулку. Посадочные лепестки должны обеспечивать надёжное зацепление, но не деформировать втулку, иначе рулон начинает проворачиваться вместе с осью и лента не натягивается.

В сборе деталь поставляется готовой к установке: отдельные лепестки и фланец не подбираются по одному, а меняются вместе с узлом, что упрощает ремонт и исключает перекос посадки.

Синонимы и варианты названия

Шпиндель перемотки риббона, ось намотки ленты, узел приёмной катушки, приёмный шпиндель, ribbon rewind spindle, rewind spindle assembly.

Признаки износа и когда нужна замена

  • Втулка риббона прокручивается на шпинделе, намотка не формируется.
  • Лента наматывается с перекосом, появляются складки и заломы.
  • Намотка идёт рывками, натяжение нестабильно.
  • Лепестки посадочной части смяты, обломаны или потеряли упругость.
  • Фланец треснул или сместился вдоль оси.
  • Появился люфт в месте установки в привод.

Уход и профилактика

  • Очищайте посадочную часть от клея и бумажной пыли после каждой смены рулона.
  • Устанавливайте втулку без перекоса, до полной посадки.
  • Не прилагайте избыточных усилий при снятии намотанного рулона.
  • Проверяйте состояние лепестков при плановом обслуживании.
  • Следите, чтобы лента не наматывалась на ось мимо втулки.

Что влияет на ресурс

  • Качество втулок риббона и точность их посадки.
  • Усилие натяжения и настройки привода перемотки.
  • Частота смены рулонов и аккуратность персонала.
  • Загрязнение посадочных поверхностей клеем.
  • Температура в зоне печати при длительной работе без пауз.

Узел предназначен для принтера TSC MB340, артикул 98-0680007-00LF. При заказе уточняйте исполнение и сторону установки: в узле риббона применяются шпиндели подачи и перемотки, которые различаются конструкцией и не заменяют друг друга.

Характеристики

Производитель TSC
Модель MB340
Запчасть предназначена для термопринтера
Тип запчасти Шпиндель
Название запчасти на английском языке (En) Ribbon rewind spindle assembly TSC MB340
Совместимые каталожные номера SP-ML240-0035 - TSC
SP-MB240-0036 - TSC



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Шпиндель перемотки ленты в сборе TSC MB340.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Шпиндель перемотки ленты в сборе TSC MB340 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
