Мотор шаговый TSC MB340

Каталожный номер 98-0680006-00LF
Розничная цена
133 $ с НДС ≈ 12 636 ₽ с НДС
-
+
Купить в 1 клик

Наличие на складах:

Москва: 3 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Мотор шаговый TSC MB340

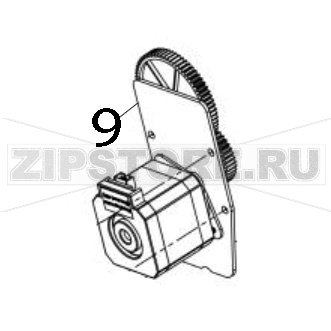

Запчасть на деталировке под номером: 9

Мотор шаговый TSC MB340 поставляется в виде узла в сборе: на фотографии виден двигатель, закреплённый на металлической пластине, зубчатая передача из трёх пластиковых шестерён и жгут проводов с разъёмом. Узел обеспечивает привод механизма подачи этикетки в принтере MB340. Шаговый принцип работы позволяет точно дозировать перемещение носителя без обратной связи по положению.

Назначение

Двигатель вращает вал подачи через систему шестерён, задавая точный шаг перемещения этикетки. Каждый импульс управления соответствует фиксированному углу поворота, поэтому положение полотна рассчитывается без дополнительных датчиков. Через зубчатую передачу момент передаётся на несколько ступеней, что позволяет согласовать скорость протяжки с работой узла печати. При пропуске шагов или проскальзывании шестерён изображение на этикетках смещается, а на отпечатке появляются полосы с постоянным шагом.

Синонимы и варианты названия

Мотор шаговый, шаговый двигатель в сборе, stepping motor assembly, привод подачи MB340, шаговый мотор с шестернями.

Признаки износа и когда нужна замена

  • Подача идёт рывками, слышен ритмичный стук или гул.
  • Печать смещается по длине, шаг полос не совпадает с расчётным.
  • Двигатель заметно нагревается при небольшой нагрузке.
  • Вал подачи не вращается при подаче команды.
  • Зубья шестерён стёрты, смяты или имеют сколы.
  • Появился люфт вала двигателя при покачивании рукой.

Уход и профилактика

  • Удаляйте пыль и частицы клея из зоны зубчатой передачи.
  • Наносите смазку на трущиеся пары умеренно, не допуская попадания на резину.
  • Проверяйте плотность посадки разъёма и целостность проводов жгута.
  • Не тяните за провода при снятии узла, держитесь за пластину.

Что влияет на ресурс

  • Усилие прижима и общее сопротивление тракта подачи.
  • Состояние подшипников и чистота посадочных мест.
  • Температура внутри корпуса и длительность непрерывной работы.
  • Качество питающего напряжения и исправность драйвера на плате.
  • Масса рулона и тип используемого носителя.

Комплектация

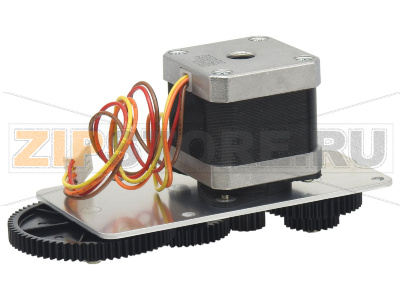

На фотографии в составе узла видны шаговый двигатель, металлическая монтажная пластина, три пластиковые шестерни с крепёжными винтами и жгут проводов с ответным разъёмом. Перед установкой сверьте набор с полученной деталью, чтобы не переносить изношенные элементы со старого узла.

Узел устанавливается в принтер TSC MB340, артикул 98-0680006-00LF. При заказе уточняйте модель принтера и сверяйте артикул по деталировке: двигатели разных серий внешне похожи, но различаются передаточным отношением шестерён и разъёмом жгута.

Характеристики

Производитель TSC
Модель MB340
Запчасть предназначена для термопринтера
Название запчасти на английском языке (En) Stepping motor assembly TSC MB340
Совместимые каталожные номера SP-MB240-0033
Фото актуальное Да



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Мотор шаговый TSC MB340.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Мотор шаговый TSC MB340 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
