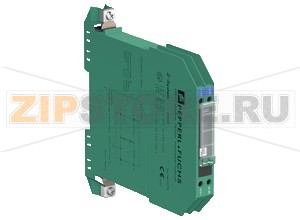

Модуль Zener Barrier Z964 Pepperl+Fuchs

Описание товара

Модуль Zener Barrier Z964 Pepperl+Fuchs применяется для обеспечения искробезопасности цепей управления и измерения в опасных зонах. Устройство ограничивает энергию, напряжение и ток, проходящие из безопасной части системы в поле, препятствуя возникновению искры достаточной мощности для воспламенения газов или пыли. Версия для переменного тока подходит для применения в цепях, где передаются переменные сигналы или требуется питание/контроль в обоих направлениях. Барьер устанавливается на DIN-рейку и подключается винтовыми клеммами; предусмотрены отдельные клеммы со стороны взрывоопасной зоны и со стороны безопасной зоны, а также выделены контуры питания и измерения.

В типовом применении Zener Barrier Z964 размещается в шкафу управления (IP20), а к нему подключаются датчики, пускатели, концевые выключатели или другие устройства, расположенные в зоне 0/1/2 (газ) или 20/21/22 (пыль), при наличии соответствующей системной оценки риска. Для корректной работы необходима надежная система заземления: в конструкции барьера используются защитные стабилитроны и предохранительный резистор, которые отводят избыточную энергию в землю при аварийных режимах.

Причины выхода из строя встречаются типичные для барьеров искробезопасности:

• Перенапряжения и импульсные помехи (гроза, коммутационные выбросы) при недостаточном ограничении на стороне питания.
• Ненадежное или отсутствующее заземление, что приводит к перегрузке стабилитронов.
• Ошибки монтажа: переполюсовка, короткое замыкание на клеммах, неправильное подключение контуров.
• Превышение допустимых электрических нагрузок в цепи.
• Механические воздействия, вибрация, ослабление винтовых контактов, коррозия клемм.
• Эксплуатация вне допустимых температур или во влажной/запыленной среде без шкафа соответствующей степени защиты.

Как понять, что модуль Zener Barrier Z964 вышел из строя:

• Потеря сигнала с поля, ложные аварии, нестабильные показания в контуре измерения.
• Сильное падение напряжения на барьере или, наоборот, отсутствие ограничений (признак пробоя/обрыва элементов).
• Срабатывание и повторное перегорание предохранителя после восстановления питания.
• Нагрев, потемнение корпуса в зоне элементов, запах перегрева.
• Неисправность выявляется измерениями: прозвон предохранителя, контроль сопротивления серии, проверка стабилитронов режимом «диод» мультиметра, измерение утечки на землю, контроль целостности заземляющего проводника.

Рекомендации по уходу и эксплуатации:

• Монтировать в закрытом шкафу, обеспечивая чистоту и сухость, а также циркуляцию воздуха согласно проекту.
• Регулярно подтягивать винтовые клеммы с рекомендованным моментом, проверять отсутствие коррозии и загрязнений.
• Периодически контролировать сопротивление заземляющего проводника и качество подключения к шине заземления согласно нормам объекта.
• Соблюдать схемы подключения производителя; не превышать допустимые электрические параметры цепи.
• После аварийных событий (грозы, КЗ) проводить внеочередную диагностику: визуальный осмотр, измерение падения напряжения, проверка предохранителя.
• Хранить в указанных температурных пределах и защищать от механических нагрузок до монтажа.
• При замене использовать эквивалентную модель Pepperl+Fuchs, учитывать требования маркировки Ex и категорию зоны.

Модуль Zener Barrier Z964 Pepperl+Fuchs — элемент пассивной защиты, не требующий настройки. Качественный монтаж, надежное заземление и регламентные проверки обеспечивают длительную работу барьера и соответствие требованиям искробезопасности на объекте.

Общие сведения
Тип		Версия для переменного тока
Электрические характеристики
Номинальное сопротивление		1000 Ω
Последовательное сопротивление		макс. 1033 Ω
Номинал предохранителя		50 mA
Подключение со стороны взрывоопасной зоны
Подключение		клеммы 1, 2, 3, 4
Подключение со стороны безопасной зоны
Подключение		клеммы 5, 6, 7, 8
Рабочее напряжение
	Питающая цепь	макс. 11,1 В
	Измерительная цепь	макс. 10 В при 10 µA
Соответствие
Степень защиты		IEC 60529
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-25... 70 °C (-13... 158 °F)
Механические характеристики
Степень защиты		IP20
Соединение		винтовые клеммы
Сечение проводника		макс. 2 x 2,5 мм2
Масса		прибл. 150 г
Габариты		12,5 x 115 x 110 мм (0,5 x 4,5 x 4,3 inch)
Монтаж		на DIN-рейку 35 мм в соответствии с EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат типового испытания ЕС		BAS 01 ATEX 7005
	Маркировка	II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C &le Tamb &le 60 °C) [цепь(и) в зонах 0/1/2]
Сертификат		TÜV 99 ATEX 1484 X
	Маркировка	II 3G Ex nA IIC T4 Gc [устройство в зоне 2]
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные одобрения
Одобрение FM
	Контрольный чертёж	116-0118
Одобрение UL
	Контрольный чертёж	116-0139
Одобрение CSA
	Контрольный чертёж	116-0119
Одобрение IECEx		IECEx BAS 09.0142 IECEx BAS 17.0091X
	Допущено для	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I Ex ec IIC T4 Gc

Характеристики
