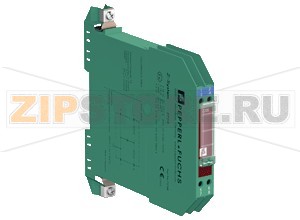

Модуль Zener Barrier Z779 Pepperl+Fuchs

Описание товара

Модуль Zener Barrier Z779 Pepperl+Fuchs (арт. 71806) — пассивный искробезопасный барьер для ограничивания энергии, поступающей из безопасной зоны в цепи, расположенные во взрывоопасных зонах. Устройство использует цепочку стабилитронов, резистор и предохранитель, чтобы ограничить напряжение и ток при аварийных и переходных процессах, безопасно отводя избыточную энергию на землю. Такой подход обеспечивает искробезопасность без гальванической развязки, поэтому для корректной работы необходима высоконадёжная система заземления IS-шины.

Барьер Z779 применяют в контурных схемах питания и измерения датчиков в процессной автоматике: 2‑проводных преобразователей 4–20 мА, дискретных цепей, сигнализации, пусковых и концевых устройств. Компактный корпус для установки на DIN-рейку и винтовые клеммы упрощают монтаж и обслуживание в шкафах управления. Наличие международных допусков и отметок взрывозащиты позволяет использовать модуль в зонах 0/1/2 газовых и пылевых сред при соблюдении правил проектирования искробезопасных цепей.

Zener Barrier Z779 Pepperl+Fuchs уместен там, где требуется простое и предсказуемое ограничение энергии без активной электроники. В отличие от гальванических изоляторов, барьер не устраняет потенциалы между сторонами цепи и предъявляет повышенные требования к качеству заземления. Это нужно учитывать при проектировании: линии искробезопасной и обычной проводки разделяют, а защитное заземление выполняют согласно контрольным чертежам и стандартам.

Причины поломок

• Отсутствие или ухудшение защитного заземления, вызывающее перегрузку стабилитронов при аварийных перенапряжениях.
• Неправильное подключение (перепутанные стороны «опасная/безопасная зона», полярность), приводящее к срабатыванию предохранителя или перегреву.
• Импульсные перенапряжения и грозовые наводки при отсутствии внешней молниезащиты/ОПН на линиях.
• Эксплуатация вне допустимых температур или при повышенной влажности, коррозия клемм и ослабление контактов.
• Механические воздействия: деформация корпуса на DIN-рейке, вибрации, повреждение клемм.
• Длительная работа на пределе по току/напряжению, ускоряющая деградацию стабилитронов.

Как понять, что запчасть вышла из строя

• Контур «молчит»: отсутствует питание/сигнал, ток 4–20 мА падает к нулю, при этом датчик исправен.
• Систематическое занижение напряжения на поле — недопитание датчиков, ошибки калибровки, нестабильные показания.
• Постоянно перегоревший предохранитель, отсутствие проводимости через барьер.
• Аномальный нагрев корпуса, следы темнения, запах перегрева.
• Повышенное падение напряжения на барьере по сравнению с нормой, «просадка» при нагрузке.
• Визуальные дефекты: трещины корпуса, окисление клемм, ослабленные винты.

Рекомендации по уходу и эксплуатации

• Обеспечьте корректное искробезопасное заземление и регулярную проверку его целостности; используйте общий заземляющий барьер для всех Zener-модулей.
• Разделяйте прокладку проводов IS и не-IS, соблюдайте полярность и назначение клемм при подключении.
• Применяйте внешние устройства защиты от импульсных перенапряжений на входящих/исходящих линиях, особенно на уличных трассах.
• Периодически подтягивайте винтовые клеммы с рекомендованным моментом; контролируйте отсутствие коррозии и загрязнений.
• Соблюдайте температурные и климатические условия эксплуатации; исключите конденсат в шкафу управления.
• Не ремонтируйте барьер в полевых условиях; при срабатывании защиты или повреждении заменяйте модуль на идентичный по модели и допускам.
• После замены выполняйте проверку контура: целостность, напряжение на поле, токовую петлю, соответствие контрольным чертежам FM/UL/CSA.

Выбирая 71806 — Zener Barrier Z779 Pepperl+Fuchs, вы получаете проверенное решение для построения искробезопасных цепей с подтверждёнными международными сертификатами. Правильный монтаж, надежное заземление и регламентное обслуживание — ключ к длительной и безопасной работе барьера в составе системы автоматизации.

Общие сведения
Тип		Версия для постоянного тока, положительная полярность
Электрические характеристики
Номинальное сопротивление		300 &Omega
Последовательное сопротивление		макс. 327 &Omega
Номинал предохранителя		50 mA
Подключение со стороны взрывоопасной зоны
Подключение		клеммы 1, 2 3, 4
Подключение со стороны безопасной зоны
Подключение		клеммы 5, 6 7, 8
Рабочее напряжение
	Питательный контур	макс. 27 V
	Измерительный контур	макс. 26.5 V при 10 µA
Соответствие
Степень защиты		IEC 60529
Условия эксплуатации
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-25... 70 °C (-13... 158 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Сечение проводника		макс. 2 x 2.5... mm2
Масса		прибл. 150 g
Габариты		12.5 x 115 x 110 mm (0.5 x 4.5 x 4.3 inch)
Монтаж		на DIN-рейку 35 мм согласно EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС на тип		BAS 01 ATEX 7005
	Маркировка	II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C &le Tamb &le 60 °C) [цепь(и) в зоне 0/1/2]
Сертификат		TÜV 99 ATEX 1484 X
	Маркировка	II 3G Ex nA IIC T4 Gc [устройство в зоне 2]
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные одобрения
Одобрение FM
	Контрольный чертёж	116-0118
Одобрение UL
	Контрольный чертёж	116-0139
Одобрение CSA
	Контрольный чертёж	116-0119
Одобрение IECEx		IECEx BAS 09.0142 IECEx BAS 17.0091X
	Допущено для	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I Ex ec IIC T4 Gc
