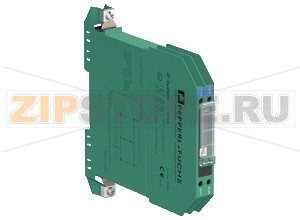

Модуль Zener Barrier Z961.H Pepperl+Fuchs

Описание товара

Модуль Zener Barrier Z961.H Pepperl+Fuchs (артикул 71995) предназначен для обеспечения искробезопасности цепей, соединяющих оборудование во взрывоопасной зоне с аппаратурой в безопасной зоне. Устройство ограничивает энергию, способную поступить в опасную среду, за счет пассивной схемы на стабилитронах, резисторе и предохранителе. Такое решение широко применяется в системах КИПиА на объектах нефтегазовой, химической, фармацевтической и пищевой промышленности, где требуется надежная защита датчиков, выключателей и измерительных контуров.

В отличие от гальванических изоляторов, барьер на стабилитронах требует надежного и низкоомного заземления. При корректном монтаже Zener Barrier Z961.H обеспечивает стабильную работу цепей постоянного и переменного сигналов, защищая оборудование от перенапряжений и ограничивая ток до безопасного уровня. Компактное исполнение для установки на DIN-рейку облегчает интеграцию в шкафы управления, а клеммные соединения упрощают обслуживание и замену.

Конструкция предусматривает раздельные цепи для питания и измерения, что удобно при построении контуров с полевыми приборами. Устройство сертифицировано по международным стандартам искробезопасности и может применяться в зонах 0/1/2 при соблюдении требований по монтажу, заземлению и эксплуатации. Корпус предназначен для установки в электрощите с соответствующей степенью защиты окружающей среды.

Типовые причины отказов:

• Нарушение или ухудшение качества заземления, из-за чего энергия импульсов не отводится и пробивает защитные элементы.
• Перегрузка по току вследствие коротких замыканий в линии, неверного подключения или несоответствия параметров подключаемого оборудования.
• Импульсные перенапряжения (грозовые, коммутационные) при отсутствии внешней молниезащиты и ОПН на стороне безопасной зоны.
• Повышенная температура, конденсат, загрязнение и коррозия контактных групп, ослабление клемм при вибрации.
• Неправильная замена предохранителя на элемент неподходящего номинала или качества.

Как определить, что модуль вышел из строя:

• Отсутствует питание или сигнал в опасной зоне при исправных полевых устройствах и кабеле.
• Сильное падение напряжения на барьере, искажение измерений, нестабильная работа входов/выходов.
• Обрыв предохранителя, заметный нагрев или запах перегрева, потемнение/следы оплавления на корпусе и клеммах.
• Постоянное «зажатие» напряжения на уровне ограничения (пробой стабилитронов) даже при штатной нагрузке.
• Несоответствие сопротивления и проверочных измерений справочным данным по каналу.

Рекомендации по уходу и эксплуатации:

• Обеспечьте единое надежное заземление с низким переходным сопротивлением; регулярно проверяйте и протягивайте соединения.
• Раз в регламентный период выполняйте визуальный осмотр: следы нагрева, коррозии, загрязнения, нарушение фиксации на DIN-рейке.
• Держите шкаф сухим и чистым; очищайте устройство сухой мягкой щеткой, без растворителей и водных моющих средств.
• Применяйте внешнюю молниезащиту и ограничители перенапряжений на стороне безопасной зоны, корректно экранируйте и заземляйте кабели.
• Заменяйте предохранители только на элементы рекомендованного номинала и качества; фиксируйте замены и проверки в журнале.
• Соблюдайте температурные и климатические условия эксплуатации; обеспечьте вентиляцию шкафа при плотной установке.
• Все работы выполняйте квалифицированным персоналом с соблюдением требований стандартов и проектной документации.

Общие сведения
Тип		Исполнение для переменного тока
Электрические характеристики
Номинальное сопротивление		360 &Omega
Последовательное сопротивление		max. 380 &Omega
Номинал предохранителя		50 mA
Подключение со стороны взрывоопасной зоны
Подключение		клеммы 1, 2 3, 4
Подключение со стороны безопасной зоны
Подключение		клеммы 5, 6 7, 8
Рабочее напряжение
	Петля питания	max. 7.7 V
	Измерительная петля	max. 6.5 V при 10 µA
Соответствие
Степень защиты		IEC 60529
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-25... 70 °C (-13... 158 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Сечение проводника		max. 2 x 2.5... mm2
Масса		прибл. 150 g
Габариты		12.5 x 115 x 110 mm (0.5 x 4.5 x 4.3 inch)
Крепление		на DIN-рейку 35 мм согласно EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС о типовых испытаниях		BAS 01 ATEX 7005
	Маркировка	II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C &le Tamb &le 60 °C) [цепь(и) в зонах 0/1/2]
Сертификат		TÜV 99 ATEX 1484 X
	Маркировка	II 3G Ex nA IIC T4 Gc [устройство в зоне 2]
Соответствие директивам
	Директива 2014/34/ЕС	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные одобрения
Одобрение FM
	Контрольный чертеж	116-0118
Одобрение UL
	Контрольный чертеж	116-0139
Одобрение CSA
	Контрольный чертеж	116-0119
Одобрение IECEx		IECEx BAS 09.0142 IECEx BAS 17.0091X
	Допущено к применению для	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I Ex ec IIC T4 Gc
