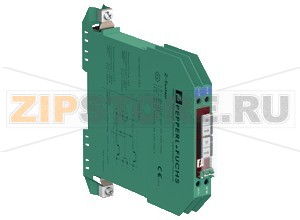

Модуль Zener Barrier Z779.F Pepperl+Fuchs

Описание товара

Модуль Zener Barrier Z779.F Pepperl+Fuchs — это барьер искробезопасности для построения цепей с внутренней безопасностью в системах автоматизации. Он ограничивает энергию, поступающую из безопасной зоны в взрывоопасную, и тем самым предотвращает возникновение искры или перегрева на стороне датчиков и исполнительных устройств. Решение ориентировано на постоянный ток с положительной полярностью и устанавливается на стандартную DIN-рейку, что упрощает интеграцию в шкафы управления.

Принцип работы Z779.F основан на комбинации последовательного резистора, плавкого предохранителя и стабилитронов, шунтирующих энергию на заземление при превышении порогов. В штатном режиме барьер вносит малое падение напряжения, пропуская полезный сигнал. При аномалиях — ограничивает напряжение и ток, а при длительной перегрузке — отключается по предохранителю. Важно помнить, что барьер — не гальванически развязывающий элемент: он требует надежного заземления высокой целостности и корректной схемотехники петли.

Zener Barrier Z779.F Pepperl+Fuchs применяют для двухпроводных и трехпроводных датчиков, дискретных входов, 4–20 мА преобразователей, контактов и уровнемеров в процессных отраслях. Компактный корпус, винтовые клеммы и четкое разделение клемм безопасной и опасной зон снижают трудоемкость монтажа и обслуживания. Модуль имеет международные допуски для применения во взрывоопасных зонах и соответствует профильным стандартам по взрывозащите.

Типичные причины отказов

• Ошибки подключения: переполюсовка, превышение допустимого входного напряжения или тока.
• Отсутствие или плохое заземление: рост напряжения на стабилитронах и их перегрев.
• Импульсные перенапряжения (грозовые, коммутационные), ЭСР при обслуживании.
• Длительная перегрузка по мощности из-за некорректно рассчитанной петли тока.
• Механические факторы: вибрации, ослабление винтов, коррозия клемм при высокой влажности и пыли.
• Эксплуатация вне допустимых условий окружающей среды, загрязнение и тепловой перегрев в шкафу.

Как понять, что барьер вышел из строя

• Петля тока не запускается, ток близок к нулю — вероятно перегорел предохранитель.
• Сигнал «залип» на нижнем/верхнем пределе, наблюдается атипично большое падение напряжения на барьере.
• Нестабильная работа датчика, самопроизвольные срабатывания из-за деградации стабилитронов.
• Сильный нагрев корпуса, запах перегрева, потемнение области клемм.
• Измерение омметром при снятом напряжении: обрыв предохранителя, нет шунтирующей ветви или, наоборот, подозрительно малое сопротивление (пробой).

Рекомендации по эксплуатации и уходу

• Обеспечьте короткое и надежное заземление барьера; регулярно проверяйте целостность и крутящий момент клемм.
• Планово осматривайте клеммы и корпус: следы окисления, загрязнения, нагрева устранить, контактные поверхности очистить.
• Соблюдайте полярность и схему подключения; не используйте мегаомметры и высоковольтные испытатели, подключенные к барьеру.
• Защищайте шкаф от пыли и влаги, обеспечьте достаточную вентиляцию и отсутствие тепловых карманов.
• При срабатывании предохранителя и видимых признаках перегрузки заменяйте модуль целиком; ремонт барьеров не допускается.
• Храните запасные модули в сухом месте в заводской упаковке; при монтаже соблюдайте ЭСР-защиту.
• Если требуется гальваническая развязка или фильтрация помех, рассматривайте применение соответствующих изоляторов вместо зенерных барьеров.

Грамотный монтаж и регулярная профилактика обеспечат стабильную работу барьера Zener Barrier Z779.F Pepperl+Fuchs в составе систем внутренней безопасности и минимизируют риски простоя технологического оборудования.

Общие сведения
Тип		Исполнение для постоянного тока, положительная полярность
Электрические характеристики
Номинальное сопротивление		300 Ω
Последовательное сопротивление		макс. 341 Ω
Номинал предохранителя		50 мА
Подключение со стороны взрывоопасной зоны
Подключение		клеммы 1, 2 3, 4
Подключение со стороны безопасной зоны
Подключение		клеммы 5, 6 7, 8
Рабочее напряжение
	Цепь питания	макс. 27 В
	Измерительная цепь	макс. 26.5 В при 10 µA
Соответствие
Степень защиты		IEC 60529
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-25... 70 °C (-13... 158 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Сечение проводника		макс. 2 x 2.5 мм2
Масса		около 150 г
Габариты		12.5 x 115 x 110 мм (0.5 x 4.5 x 4.3 inch)
Монтаж		на DIN-рейку 35 мм согласно EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС об испытании типа		BAS 00 ATEX 7096
	Маркировка	II (1)GD, I (M1) [Ex ia] IIC, [Ex iaD], [Ex ia] I (-20 °C &le Tamb &le 60 °C) [цепи в зонах 0/1/2]
Сертификат		TÜV 99 ATEX 1484 X
	Маркировка	II 3G Ex nA II T4 [устройство в зоне 2]
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные одобрения
Одобрение FM
	Чертёж подключения	116-0118
Одобрение UL
	Чертёж подключения	116-0355 (cULus)
Одобрение CSA
	Чертёж подключения	116-0119
