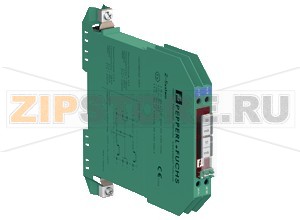

Модуль Zener Barrier Z787.H.F Pepperl+Fuchs

Описание товара

Модуль Zener Barrier Z787.H.F Pepperl+Fuchs (артикул 72179) предназначен для построения искробезопасных цепей между оборудованием во взрывоопасной зоне и приборами в безопасной зоне. Это компактный двухканальный барьер на DIN‑рейку, который ограничивает энергию в полевых цепях и тем самым предотвращает возникновение искры, способной инициировать взрыв. Устройство применяется для передачи дискретных и аналоговых низкомощных сигналов (например, 4–20 мА) из опасных зон, где требуются решения с подтвержденной маркировкой по взрывозащите.

Принцип действия барьера основан на сочетании последовательного резистора, быстродействующего предохранителя и стабилитронов, шунтирующих перенапряжение на заземление. В штатном режиме сигнал свободно проходит на сторону безопасной зоны, а при аварии избыточная энергия жестко ограничивается. Корректная работа возможна только при наличии надежного заземления высокой целостности — это критично для соблюдения концепции «искробезопасности» и допустимых параметров по стандартам взрывозащиты. В расчетах петли учитывайте дополнительное падение напряжения на барьере, чтобы обеспечить запас питания конечных устройств.

Подключение осуществляется раздельно для стороны опасной и безопасной зоны на парные клеммы каждого канала. Конструкция с винтовыми клеммами упрощает монтаж и сервис. Устройство рассчитано на эксплуатацию в промышленной среде, соответствует международным требованиям и имеет необходимые сертификаты для применения в зонах 0/1/2 (для цепей) и зоне 2 (для самого устройства), что делает барьер универсальным элементом систем КИПиА и автоматизации.

Типовые причины отказов:

• Превышение допустимых токов и напряжений в цепи, что ведет к перегоранию предохранителя.
• Отсутствие или ухудшение защитного заземления, из‑за чего стабилитроны перегружаются при импульсах перенапряжения.
• Неправильное подключение полярности или перепутывание сторон «опасная/безопасная зона».
• Длительная работа при температуре выше допустимой или плохой теплоотвод вследствие плотной установки без зазоров.
• Коррозия и ослабление контактов клемм из‑за пыли, вибраций, конденсата.
• Импульсные перенапряжения (грозовые, коммутационные) при отсутствии внешней защиты и экранирования.

Как понять, что барьер вышел из строя:

• Падение питания или исчезновение сигнала в петле при сохранении исправности полевого прибора — вероятен перегоревший предохранитель (обрыв).
• Сильное снижение уровня сигнала/тока петли — возможен рост внутреннего сопротивления из‑за повреждения элементов.
• Постоянное «проседание» напряжения на стороне безопасной зоны даже без нагрузки — подозрение на пробой стабилитрона (утечка на землю).
• Аномальный нагрев корпуса, потемнение платы, запах нагрева — признак перегрузки.
• Отсутствие непрерывности цепи при проверке омметром на снятом оборудовании.

Рекомендации по эксплуатации и уходу:

• Обеспечьте надежное заземление барьера и периодически проверяйте сопротивление цепи заземления.
• Регулярно подтягивайте клеммные соединения с применением наконечников (гильз) и соблюдайте допустимое сечение проводников.
• Планово контролируйте форму и уровень сигнала/тока петли, учитывая расчетное падение напряжения на барьере.
• Предусматривайте внешний ограничитель перенапряжений и экранирование линий в грозоопасных районах.
• Содержите корпус и клеммы в чистоте; очищайте сухой щеткой, избегайте попадания влаги и токопроводящей пыли.
• Соблюдайте температурные и монтажные требования, оставляйте вентиляционные зазоры между модулями.
• При срабатывании предохранителя замену модуля выполняйте только вне напряжения и соблюдая правила взрывозащиты.

Общие сведения
Тип		Исполнение для постоянного тока, положительная полярность
Электрические характеристики
Номинальное сопротивление		240 Ом
Последовательное сопротивление		макс. 273 Ом
Номинал предохранителя		50 мА
Подключение со стороны взрывоопасной зоны
Подключение		клеммы 1, 2 3, 4
Подключение со стороны безопасной зоны
Подключение		клеммы 5, 6 7, 8
Рабочее напряжение
	Питающий контур	макс. 27 В
	Измерительный контур	макс. 26.5 В при 10 мкА
Соответствие
Степень защиты		IEC 60529
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-25... 70 °C (-13... 158 °F)
Механические характеристики
Степень защиты		IP20
Клеммное подключение		винтовые клеммы
Сечение проводника		макс. 2 x 2.5 мм2
Масса		около 150 г
Габариты		12.5 x 115 x 110 мм (0.5 x 4.5 x 4.3 inch)
Монтаж		на DIN-рейку 35 мм по EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС на тип		BAS 00 ATEX 7096
	Маркировка	II (1)GD, I (M1) [Ex ia] IIC, [Ex iaD], [Ex ia] I (-20 °C &le Tamb &le 60 °C) [цепи в зонах 0/1/2]
Сертификат		TÜV 99 ATEX 1484 X
	Маркировка	II 3G Ex nA II T4 [устройство в зоне 2]
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные допуски
Одобрение FM
	Чертеж по контролю	116-0118
Одобрение UL
	Чертеж по контролю	116-0355 (cULus)
Одобрение CSA
	Чертеж по контролю	116-0119

Характеристики
