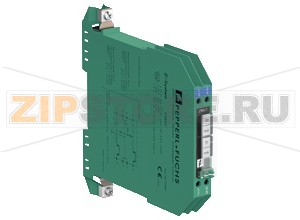

Модуль Zener Barrier Z960.F Pepperl+Fuchs

Описание товара

Модуль Zener Barrier Z960.F Pepperl+Fuchs — пассивное искробезопасное устройство, предназначенное для гальванического разделения безопасной и взрывоопасной зон методом ограничения энергии в цепи. Барьер снижает напряжение и ток в аварийных ситуациях за счет последовательного сопротивления и шунтирующих стабилитронов относительно заземления. Благодаря этому датчики, переключатели и другие низкомощные цепи в зонах 0/1/2 получают надежную защиту от искрообразования, а контроллеры и системы автоматизации в безопасной зоне — стабильный сигнал. Конструкция рассчитана на монтаж на DIN-рейку, подключение осуществляется через винтовые клеммы; качественное экранирование и подтвержденные международные допуски позволяют применять модуль в промышленной среде, в том числе в нефтегазовой, химической и пищевой отрасли.

Вариант AC ориентирован на работу с переменными сигналами и распространенными типами полевых датчиков (включая NAMUR и сухие контакты). Барьер не требует собственного питания и использует высокоинтегрированное заземление для отвода избыточной энергии. Внутренний предохранитель обеспечивает защитное отключение при перегрузке, предотвращая повреждение внешнего оборудования. В одном корпусе реализованы отдельные пути для питания и измерения, что упрощает построение двунаправленных петлей «поле — система».

Типовые области применения

• Подключение датчиков и конечных выключателей во взрывоопасных зонах к ПЛК/барьерам в безопасной зоне.
• Передача дискретных и низкомощных аналоговых сигналов с соблюдением требований искробезопасности.
• Модернизация существующих систем с переходом на барьерную защиту без изменения логики управления.

Распространенные причины отказов

• Отсутствие или ухудшение защитного заземления, из-за чего энергия не отводится и растут перенапряжения.
• Превышение допустимых параметров цепи (перегрузка по току/напряжению), приводящее к срабатыванию предохранителя или пробою стабилитронов.
• Ошибки монтажа: перепутанные клеммы «опасная/безопасная зона», короткие замыкания, нарушение полярности.
• Импульсные перенапряжения от грозы, электромагнитные наводки, индуктивные выбросы при коммутации.
• Механические воздействия, вибрации и ослабление винтовых соединений; коррозия из-за конденсата или агрессивных сред.
• Эксплуатация вне допустимых климатических условий или в запыленной среде без соответствующих мер.

Признаки неисправности

• Пропадание или «обрыв» сигнала в измерительном канале, невозможность питания полевого устройства через барьер.
• Сигнал на системе постоянно в нуле/максимуме, скачет, имеет сильные помехи либо не проходит проверку петли.
• Нагрев корпуса, следы потемнения или запах перегрева; многократное срабатывание предохранительной защиты.
• При проверке мультиметром — аномально большое падение напряжения в цепи через барьер или короткое замыкание на землю.

Рекомендации по монтажу и уходу

• Обеспечьте надежное, низкоимпедансное заземление барьера и DIN-рейки согласно требованиям искробезопасности и проектной документации.
• Разводите проводники безопасной и взрывоопасной зон, используйте экранированные кабели и соблюдайте разделительные расстояния.
• Перед вводом в эксплуатацию сверяйтесь с утвержденными схемами подключения; клеммы «поле» и «безопасная зона» не взаимозаменяемы.
• Периодически подтягивайте винтовые соединения, проверяйте целостность изоляции, экрана и отсутствие коррозии на клеммах.
• Очищайте поверхность сухой щеткой или мягкой тканью; не применяйте растворители и проводящую пыль.
• Проводите регулярные проверки целостности заземления и тесты петли; после любых работ — повторная аттестация искробезопасности.
• При устойчивых признаках дефекта замените модуль Zener Barrier Z960.F и выполните контрольные измерения перед пуском.

Модуль Zener Barrier Z960.F Pepperl+Fuchs сочетает простоту пассивной защиты с подтвержденной сертификацией для взрывоопасных зон, что делает его надежным связующим звеном между полевыми устройствами и системами управления. При корректном монтаже и регулярном техническом обслуживании барьер обеспечивает долгосрочную и предсказуемую работу технологических цепей.

Общие сведения
Тип		Версия для переменного тока
Электрические характеристики
Номинальное сопротивление		10 Ω
Последовательное сопротивление		макс. 79 Ω
Номинал предохранителя		50 мА
Подключение со стороны взрывоопасной зоны
Подключение		клеммы 1, 2; 3, 4
Подключение со стороны безопасной зоны
Подключение		клеммы 5, 6; 7, 8
Рабочее напряжение
	Цепь питания	макс. 8,8 В
	Измерительная цепь	макс. 6,5 В при 10 µА
Соответствие
Степень защиты		IEC 60529
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-25... 70 °C (-13... 158 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Сечение проводника		макс. 2 x 2,5 мм2
Масса		ок. 150 г
Габариты		12,5 x 115 x 110 мм (0,5 x 4,5 x 4,3 дюйма)
Монтаж		на DIN-рейку 35 мм по EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС на тип		BAS 00 ATEX 7096
	Маркировка	II (1)GD, I (M1) [Ex ia] IIC, [Ex iaD], [Ex ia] I (-20 °C &le Tamb &le 60 °C) [circuit(s) in zone 0/1/2]
Сертификат		TÜV 99 ATEX 1484 X
	Маркировка	II 3G Ex nA II T4 [устройство в зоне 2]
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные допуски
Одобрение FM
	Чертёж (control drawing)	116-0118
Одобрение UL
	Чертёж (control drawing)	116-0355 (cULus)
Одобрение CSA
	Чертёж (control drawing)	116-0119

Характеристики
