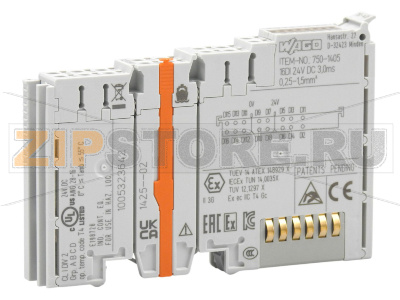

Дискретный модуль ввода предоставляет 16 каналов, при этом его ширина составляет всего 12 мм (0,47 дюйма).
Он принимает двоичные управляющие сигналы от дискретных полевых устройств (например, датчиков, энкодеров, выключателей, бесконтактных переключателей).
Модуль оснащён соединением Push-in CAGE CLAMP®, что позволяет напрямую вставлять одножильные проводники.
На каждом входном канале установлен RC‑фильтр подавления помех с постоянной времени 3,0 мс.
Зелёный светодиодный индикатор показывает текущее состояние каждого канала.
Оптопара обеспечивает электрическую изоляцию между системной шиной и устройствами полевого уровня.
| Количество дискретных входов | 16 |
| Общее число каналов (модуль) | 16 |
| Тип сигнала | Напряжение |
| Тип сигнального напряжения | DC 24 V |
| Подключение датчиков | 16 x (1 провод) |
| Характеристика входа | коммутация по высокому уровню (high-side) |
| Входной фильтр (цифровой) | 3 мс |
| Ток на вход (на канал) при уровне (0), тип. | 0,6 mA |
| Ток на вход (на канал) при уровне (1), мин. | 2,1 mA |
| Ток на вход (на канал) при уровне (1), макс. | 2,4 mA |
| Диапазон напряжения уровня (0) | −3 … +5 V DC |
| Диапазон напряжения уровня (1) | 15 … 30 V DC |
| Ширина входных данных (внутренняя), макс. | 16 бит |
| Напряжение питания системы | DC 5 V; через контакты данных |
| Потребляемый ток от системного питания (5 В) | 25 mA |
| Напряжение питания полевой стороны | DC 24 V (−25 … +30 %); через силовые контакты (подача через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/питание |
| Индикаторы | LED (1–16) зелёные: состояние DI 1 … DI 16 |
| Количество входящих силовых перемычек | 2 |
| Количество исходящих силовых перемычек | 2 |
| Токовая нагрузочная способность силовых перемычек | 10 A |
| Технология подключения: входы/выходы | 16 x Push-in CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 1,5 мм² / 28 … 16 AWG |
| Тонкие многожильные проводники | 0,25 … 1,5 мм² / 22 … 16 AWG |
| Длина зачистки | 8 … 9 мм / 0.31 … 0.35 inch |
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69 мм / 2.717 inch |
| Расстояние от верхней кромки DIN‑рейки 35 мм | 61,8 мм / 2.433 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,996 MJ |
| Вес | 46,5 g |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность без конденсации | 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | согласно EN 61000‑6‑2, судовые применения |
| ЭМС — излучение помех | согласно EN 61000‑6‑3, судовые применения |
| Устойчивость к коррозионно‑активным газам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454905590 |
| Код ТН ВЭД | 85389099990 |
Модуль дискретного ввода WAGO 750‑1405 предназначен для сбора двоичных сигналов с полевых устройств в составе распределённой системы ввода‑вывода. Решение подходит для промышленной автоматизации, транспорта, инфраструктуры и энергетики, когда требуется надёжное считывание состояний датчиков и переключателей при минимальных габаритах и сокращённом времени монтажа.
Применение технологии Push‑in CAGE CLAMP упрощает подключение проводников без использования наконечников и инструментов, обеспечивая стабильный контакт даже при вибрациях. Канальная индикация позволяет быстро проводить диагностику на месте, а опторазвязка разделяет системную шину и полевую сторону, повышая помехоустойчивость и безопасность. Встроенный фильтр подавляет дребезг контактов и кратковременные импульсные помехи, что снижает количество ложных срабатываний и снижает нагрузку на программу контроллера.
WAGO 750‑1405 органично интегрируется в модульную систему, позволяет набирать конфигурации под конкретную задачу и обслуживается без остановки смежных модулей. Компактное исполнение экономит место в шкафу, а маркировка и логичная разводка клемм упрощают эксплуатацию и последующие изменения схемы.
К типичным причинам отказов относятся неправильное подключение и подача неподходящего напряжения, импульсные перенапряжения от индуктивных нагрузок, статические разряды, нарушение полярности или общих цепей. В длительной перспективе влияют загрязнение и коррозия контактов из‑за высокой влажности и агрессивных газов, попадание пыли и токопроводящих частиц, а также механические воздействия (удары, вибрации) при недостаточной фиксации на DIN‑рейке. Возможны повреждения от коротких замыканий на полевой стороне питания, перегрев из‑за плохого отвода тепла, а также износ клемм при многократном неправильном использовании инструмента.
Признаками неисправности являются отсутствие реакции контроллера на изменения входных сигналов, несоответствие показаний индикации фактическому состоянию датчиков, хаотическое мигание индикаторов или их постоянное погасание при наличии питания. Также настораживают периодические «отваливания» связи модуля, появление ложных срабатываний, заметный нагрев корпуса, запах перегрева, следы почернения или окисления на клеммах, ослабление фиксации проводника в зажиме. В диагностике контроллера могут появляться ошибки по модулю или по цепям входов.
Рекомендуется размещать модуль в соответствующем по степени защиты шкафу, соблюдать температурно‑влажностные условия и вентиляцию. Применяйте ограничители перенапряжений и цепи подавления на индуктивных нагрузках, корректно организуйте заземление и экранирование кабелей. Периодически выполняйте визуальный осмотр, удаляйте пыль сухим воздухом или мягкой щёткой, проверяйте надежность посадки на DIN‑рейке и целостность проводов. Используйте проводники допустимого сечения и правильную длину зачистки, следите за чистотой контактов, не применяйте агрессивные жидкости для очистки. При модернизации схемы отключайте питание, фиксируйте изменения в документации и проводите тестирование каналов с контролем индикации. Храните запасной модуль для быстрого восстановления работоспособности критичных узлов.
