Дискретный вход Switch Amplifier KFD2-SRA-Ex4 Pepperl+Fuchs

Описание товара

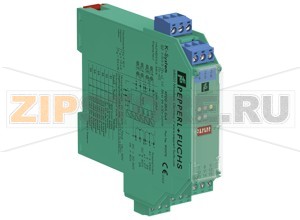

Switch Amplifier KFD2-SRA-Ex4 Pepperl+Fuchs (идентификационный номер 190176) — это многоканальный модуль согласования сигналов для подключения датчиков по стандарту NAMUR в искробезопасных цепях с последующей коммутацией релейных выходов на сторону управления. Устройство применяется в системах АСУ ТП на объектах химической, нефтегазовой, энергетической и смежных отраслей, где требуется надежная передача дискретных сигналов из взрывоопасных зон в безопасную область. Наличие встроенного контроля линии (обрыв/КЗ), индикации на передней панели и конфигурирования через DIP-переключатели упрощает ввод в эксплуатацию и техническое обслуживание.

Модуль рассчитан на установку на DIN-рейку и может питаться как от шины Power Rail, так и от клемм. Релейные выходы удобно подключаются к ПЛК или системам сигнализации, обеспечивая гальванически отделенную коммутацию цепей управления от полевой части. Коллективная передача сообщения об ошибке по Power Rail позволяет централизованно контролировать состояние.

Благодаря международным допускам для взрывоопасных зон и соответствию профильным стандартам, KFD2-SRA-Ex4 можно применять в зонах газовой и пылевой опасности, а также в горнодобывающей отрасли. Компактный корпус и фронтальная маркировка облегчают монтаж в шкафах управления с высокой плотностью оборудования.

Причины поломок:

• Превышение допустимых параметров питания или коммутации, броски напряжения, импульсные помехи.
• Неверная схема подключения датчиков NAMUR, постоянные обрывы/КЗ в линии, перепутанные полярности.
• Коммутация индуктивных нагрузок без демпфирующих цепей (дугообразование и подгорание контактов реле).
• Чрезмерная частота срабатываний или длительная работа на предельных режимах.
• Влага, конденсат, коррозия, пыль, агрессивные среды, плохая вентиляция и перегрев.
• Механические воздействия, вибрация, ослабление винтовых клемм.
• Естественный износ подвижных частей реле при длительной эксплуатации.

Как понять, что запчасть вышла из строя:

• Отсутствует индикация и реакция каналов при наличии сигнала от датчика.
• Релейные выходы не переключаются либо «залипают», фиксируется аномально высокое сопротивление контактов.
• Постоянные ложные срабатывания, мигание индикаторов неисправности линии при исправной проводке.
• По шине Power Rail приходит коллективное сообщение об ошибке на уровень АСУ ТП.
• Сильный нагрев корпуса, запах перегрева, следы деградации изоляции или клемм.
• ПЛК постоянно видит активное/неактивное состояние, не соответствующее фактическому положению датчика.

Рекомендации по уходу и эксплуатации:

• Монтируйте в закрытых шкафах с контролируемым климатом, соблюдайте вентиляционные зазоры и температурный режим.
• Регулярно проверяйте затяжку клемм, очищайте от пыли, проверяйте состояние проводников и изоляции.
• Разносите силовые и сигнальные трассы, применяйте экранирование и надежное заземление.
• Используйте защиту от перенапряжений и демпфирующие цепи на индуктивных нагрузках (RC-цепи, диоды).
• Периодически тестируйте каждый канал: индикацию, переключение выходов, корректность фиксации обрывов и КЗ.
• Документируйте положения DIP-переключателей и маркировку каналов для ускорения сервисных работ.
• Планируйте профилактическую замену модуля при интенсивной коммутации реле; держите запасной модуль.
• При замене отключайте питание и нагрузки, соблюдайте требования взрывозащиты и проектные расчеты искробезопасных цепей.

Общие характеристики
Тип сигнала		Цифровой вход
Питание
Подключение		шина Power Rail или клеммы 14+, 15-
Номинальное напряжение		19... 30 В DC
Пульсации		&le 10 %
Номинальный ток		45... 70 мА
Потребляемая мощность		1,2 Вт
Вход
Сторона подключения		со стороны поля
Подключение		клеммы 1-, 2+, 3- 4-, 5+, 6-
Номинальные значения		согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных
Напряжение ХХ/ток КЗ		примерно 8 В DC / примерно 8 мА
Точка срабатывания/гистерезис		1,2... 2,1 мА / примерно 0,2 мА
Соотношение импульс/пауза		мин. 35 мс / мин. 35 мс (режим non-AC) мин. 70 мс / мин. 70 мс (режим AC)
Контроль линии		обрыв I &le 0,15 мА, короткое замыкание I > 6 мА
Выход
Сторона подключения		со стороны управления
Подключение		выход I: клеммы 7, 8 выход II: клеммы 8, 9 выход III: клеммы 10, 11 выход IV: клеммы 11, 12
Выход I... IV		Сигнал I... Сигнал IV, реле
Коммутационная способность контактов		253 В AC/2 А /cos &phi > 0,7 40 В DC/2 А (активная нагрузка)
Задержка включения/выключения		примерно 30 мс / примерно 30 мс
Механический ресурс		5 x 106 циклов переключения
Коллективный сигнал ошибки		по шине Power Rail
Передаточные характеристики
Частота переключения		&le 10 Гц (режим non-AC) &le 3 Гц (режим AC)
Индикация/настройки
Элементы индикации		светодиоды
Органы управления		DIP-переключатели
Конфигурация		с помощью DIP-переключателей
Маркировка		место для маркировки на передней панели
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленные зоны)
Низковольтное оборудование
	Директива 2014/35/EU	EN 61010-1:2010
Соответствие
Электромагнитная совместимость		NE 21:2006
Степень защиты		IEC 60529:2001
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Масса		примерно 150 г
Габариты		20 x 119 x 115 мм (0.8 x 4.7 x 4.5 дюйма), корпус типа B2
Монтаж		на DIN-рейку 35 мм согласно EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС об испытаниях типа		ZELM 99 ATEX 0009
	Маркировка	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Выход индикации неисправности
	Максимально безопасное напряжение	40 В DC
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-26:2007, EN 50303:2000
Международные сертификаты
Одобрение UL
	Контрольный чертёж	116-0145
Одобрение IECEx		IECEx TUN 04.0003
	Допущено для	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I

Характеристики
