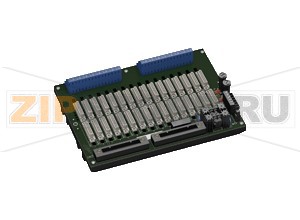

Терминальная панель Termination Board HiCTB16-YC3-RRB-KS-CC-AI16 Pepperl+Fuchs

Описание товара

Терминальная панель 236163 – Termination Board HiCTB16-YC3-RRB-KS-CC-AI16 Pepperl+Fuchs предназначена для организации надежного интерфейса между полевыми приборами во взрывоопасных зонах и системой управления. Изделие упрощает разводку, ускоряет монтаж и обеспечивает централизованный контроль питания и аварийной сигнализации. Панель ориентирована на применение с модулями изоляции Pepperl+Fuchs и системой Yokogawa, что снижает риск ошибок подключения и повышает отказоустойчивость узла ввода/вывода.

Конструктивно Termination Board HiCTB16-YC3-RRB-KS-CC-AI16 обеспечивает удобное подключение проводников полевой стороны и быстрый вывод сигналов к контроллеру через системный разъем. Резервирование и развязка источников питания с контролем состояния позволяют поддерживать работоспособность при отказе одного из каналов питания. Сухой контакт общей аварийной сигнализации облегчает интеграцию в схемы диспетчеризации. Светодиодная индикация дает наглядную диагностику питания и состояния модулей.

Основные причины отказов, встречающиеся на практике:

• Перенапряжения и импульсные выбросы в цепях питания или сигнала, особенно при нарушении заземления и экранирования.
• Неверная полярность или ошибка коммутации при пусконаладке; длительные работы «под нагрузкой» с неподходящими предохранителями.
• Превышение допустимого температурного диапазона, тепловой перегрев в шкафу без достаточной вентиляции.
• Механические повреждения, вибрации, ослабление клемм и разъемов, приводящее к локальному нагреву и деградации контактов.
• Загрязнение пылью, отложениями, конденсатом; коррозия токоведущих частей при высокой влажности.
• Электростатические разряды при работе без антистатических мер.
• Длительная эксплуатация в условиях превышения токовых нагрузок по связанным модулям.

Как понять, что панель вышла из строя или работает некорректно:

• Горит красный индикатор FAULT — как правило, это указывает на отказ одного из модулей; мигающий красный индикатор обычно связан с неисправностью питания.
• Отсутствует индикация питания PWR ON для одного или обоих источников — признак проблем с подводом питания или внутренней защитой.
• Срабатывание сухого контакта аварии, фиксируемое системой управления.
• Нестабильные показания или пропадание сигналов нескольких каналов без видимых причин на стороне поля.
• Повторяющееся перегорание предохранителей, локальный нагрев, запах гари, видимые потемнения на плате или клеммах.

Рекомендации по уходу и эксплуатации:

• Устанавливать в закрытые шкафы с соблюдением температурного режима и норм отвода тепла; обеспечивать резерв по вентиляции.
• Периодически проверять состояние клемм, разъемов и плотность посадки на DIN-рейке; подтягивать соединения согласно регламенту.
• Очищать от пыли сухим воздухом или мягкой щеткой; не применять агрессивные растворители.
• Использовать предохранители и источники питания, соответствующие требованиям производителя; контролировать качество заземления и экранирования кабелей.
• Проводить регулярную проверку работоспособности сухого контакта аварии и индикации.
• Соблюдать меры ESD-защиты при монтаже/замене; хранить в антистатической упаковке.
• При наличии следов перегрева, повреждений текстолита или повторяющихся аварий питания производить замену панели на оригинальную.

Применение Termination Board HiCTB16-YC3-RRB-KS-CC-AI16 целесообразно в технологических комплексах химической, нефтегазовой, фармацевтической и смежных отраслей, где требуются искробезопасные цепи и унифицированное подключение к системе Yokogawa. Соблюдение условий эксплуатации и регламента обслуживания помогает продлить ресурс панели и поддерживать высокий уровень надежности всей системы ввода/вывода.

Питание
Номинальное напряжение		24 В DC, с учетом номинального напряжения используемых барьеров/изоляторов
Падение напряжения		0,9 В, необходимо учитывать падение напряжения на последовательном диоде на терминальной панели
Пульсации		&le 10 %
Предохранители		4 А, в каждом случае на 16 модулей
Рассеиваемая мощность		&le 500 мВт, без модулей
Защита от переполюсовки		да
Электрические характеристики
Сухой (потенциал-независимый) выход сигнализации неисправности		макс. 30 В AC/40 В DC, 2 А
Резервирование
Питание		Резервирование доступно. Питание модулей развязано, контролируется и защищено предохранителями.
Индикаторы/настройки
Элементы индикации		Светодиоды PWR ON (питание терминальной панели) - Светодиод питания I, зеленый - Светодиод питания II, зеленый Светодиод FAULT (аварийная индикация), красный - Горит: отказ модуля - Мигание: неисправность питания
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленные зоны)
Соответствие стандартам
Электромагнитная совместимость		NE 21:2011 Дополнительная информация — см. описание системы.
Степень защиты		IEC 60529:2001
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-40... 70 °C (-40... 158 °F)
Механические характеристики
Степень защиты		IP20
Подключение		подключение со стороны опасной зоны (полевые цепи): пружинные клеммы, синие подключение со стороны безопасной зоны (система управления): системный разъем Yokogawa, 40-контактный
Сечение проводников		пружинные клеммы: жесткий: 0,2... 2,5 мм2 гибкий: 0,25... 1,5 мм2
Материал		корпус: поликарбонат, армированный стекловолокном 30 %
Масса		около 650 г
Габариты		240 x 175 x 153 мм (9.45 x 6.9 x 6.02 inch)
Монтаж		на DIN-рейку 35 мм по EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС типа		CESI 06 ATEX 022
	Группа, категория, вид взрывозащиты	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Безопасная зона
	Максимально допустимое напряжение	250 В (Внимание! Um не является номинальным напряжением.)
Гальваническая изоляция
	Полевые цепи/цепи управления	безопасная электрическая изоляция по IEC/EN 60079-11, пиковое значение напряжения 375 В
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-26:2007, EN 50303:2000
Международные допуски
Сертификация IECEx		IECEx CES 06.0003
	Допущено для	[Ex ia Ga] IIC [Ex ia Da] IIIC [Ex ia Ma] I

Характеристики
