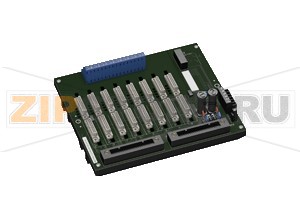

Терминальная панель Termination Board HiDTB08-YC3-RRB-KS-CC-AI16 Pepperl+Fuchs

Описание товара

Терминальная панель Termination Board HiDTB08-YC3-RRB-KS-CC-AI16 Pepperl+Fuchs (артикул 236165) предназначена для быстрого и упорядоченного подключения полевых цепей к системам управления Yokogawa через 40‑контактный системный разъем. Решение оптимизировано для модульной платформы изолирующих барьеров Pepperl+Fuchs серии HiD и позволяет сократить время монтажа, уменьшить количество индивидуальных соединений, а также обеспечить четкую диагностику состояния. Пружинные клеммы со стороны поля ускоряют подключение, уменьшают риски ослабления контактов и упрощают обслуживание в условиях эксплуатации.

Панель проектировалась для применения в системах управления технологическими процессами, включая объекты с опасными зонами, где требуется искробезопасное разделение цепей. Конструктивная развязка контуров и соответствие актуальным стандартам взрывозащиты обеспечивают безопасную интеграцию в архитектуру АСУ ТП. Модель HiDTB08-YC3-RRB-KS-CC-AI16 ориентирована на работу с многоканальными модулями, что упрощает реализацию типовых схем ввода аналоговых сигналов и повышает плотность монтажа.

Для повышения готовности оборудования реализовано резервирование питания с развязкой и мониторингом. Индикация на лицевой панели дает наглядную картину состояния: отдельные светодиоды показывают наличие питания по каждому каналу резервирования, а отдельный индикатор FAULT сигнализирует о неисправностях модулей или цепей питания. Дополнительно предусмотрен потенциально независимый выход сигнализации для дистанционной передачи статуса в систему управления.

Монтаж осуществляется на стандартную DIN‑рейку. Корпус из усиленного поликарбоната и продуманная компоновка клемм обеспечивают устойчивость к промышленным условиям эксплуатации. Со стороны контроллера используется системный разъем Yokogawa, что снижает вероятность ошибок при подключении и ускоряет замену.

Причины поломок

• Перегрузка по току из‑за некорректного подбора модулей или короткого замыкания в полевой линии.
• Длительная работа при повышенной температуре окружающей среды или недостаточной вентиляции.
• Переполюсовка или импульсные перенапряжения при коммутациях и авариях в сети питания.
• Ослабление или повреждение проводников в пружинных клеммах из‑за вибраций или применения неподходящего сечения.
• Попадание пыли и влаги, коррозия токопроводящих частей, загрязнение разъемов.
• Механические воздействия при неправильной установке на DIN‑рейку или неосторожном обслуживании.
• Электростатические разряды при работе без соблюдения ESD‑мер.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания на соответствующем светодиоде, при этом питание подано.
• Горит красный индикатор FAULT, указывая на отказ установленного модуля; мигает — на проблему с питанием.
• Срабатывает выносной контакт сигнализации неисправности.
• Частичная или полная потеря сигналов на группе каналов, нестабильные показания на нескольких линиях.
• Нагрев отдельных участков платы, потемнение лака, запах перегрева, визуально заметные следы оплавления.
• Регулярное перегорание предохранителей при штатной нагрузке (признак внутренних повреждений или КЗ).

Рекомендации по уходу и эксплуатации

• Периодически проверяйте плотность посадки системного разъема Yokogawa и состояние пружинных клемм; выполняйте «тест на вытяжение» проводников.
• Подбирайте сечения проводов в пределах, допустимых для клемм, используйте наконечники под гибкие жилы.
• Очищайте устройство от пыли сухим сжатым воздухом; исключайте попадание влаги и конденсата.
• Ведите журнал индикации FAULT и срабатываний предохранителей для ранней диагностики проблем в полевых линиях.
• Соблюдайте температурный режим шкафа, обеспечьте вентиляцию и корректную укладку кабелей.
• Все работы проводите при снятом питании и с применением ESD‑защиты; монтаж — только квалифицированным персоналом в соответствии с требованиями взрывозащиты.
• Используйте совместимые модули серии HiD от Pepperl+Fuchs и оригинальные аксессуары.

Терминальная панель 236165 HiDTB08-YC3-RRB-KS-CC-AI16 Pepperl+Fuchs обеспечивает надежное и структурированное подключение полевых цепей и удобную диагностику, сокращая простои и упрощая обслуживание в системах управления, включая объекты с опасными зонами.

Питание
Номинальное напряжение		24 В DC, с учетом номинального напряжения используемых изолирующих барьеров
Падение напряжения		0,9 В; необходимо учитывать падение напряжения на последовательном диоде на терминальной плате
Пульсации		≤ 10 %
Предохранители		2 A, в каждом случае на 8 модулей
Рассеяние мощности		≤ 500 мВт, без модулей
Защита от переполюсовки		да
Электрические характеристики
Потенциал-независимый выход сигнализации неисправности		макс. 30 В AC/40 В DC, 2 A
Резервирование
Питание		Поддерживается резервирование. Питание модулей развязано, контролируется и защищено предохранителями.
Индикаторы/настройки
Элементы индикации		Светодиоды PWR ON (питание терминальной платы) - питание I, зеленый светодиод - питание II, зеленый светодиод LED FAULT (индикация неисправности), красный светодиод - постоянное свечение: отказ модуля - мигание: неисправность питания
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленная среда)
Соответствие
Электромагнитная совместимость		NE 21:2011 Дополнительная информация — в описании системы.
Степень защиты		IEC 60529:2001
Условия окружающей среды
Рабочая температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-40... 70 °C (-40... 158 °F)
Механические характеристики
Степень защиты		IP20
Подключение		подключение со стороны опасной зоны (полевая сторона): пружинные клеммы, синие подключение со стороны безопасной зоны (со стороны АСУ): системный разъем Yokogawa, 40 контактов
Сечение проводников		пружинные клеммы: жесткий провод: 0,2... 2,5 мм2 гибкий провод: 0,25... 1,5 мм2
Материал		корпус: поликарбонат, армированный стекловолокном 30 %
Масса		около 550 г
Габариты		205 x 175 x 153 мм (8.1 x 6.9 x 6.02 дюйма)
Монтаж		на DIN-рейку 35 мм согласно EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС на тип		CESI 11 ATEX 062
	Группа, категория, вид защиты	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Безопасная зона
	Максимально допустимое напряжение	250 В (Внимание! Um не является номинальным напряжением.)
Гальваническая изоляция
	Полевой контур/контур управления	безопасная электрическая изоляция согласно IEC/EN 60079-11, предельное пиковое напряжение 375 В
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-26:2007, EN 50303:2000
Международные сертификаты
Сертификация IECEx		IECEx CES 11.0022
	Допущено для	[Ex ia Ga] IIC [Ex ia Da] IIIC [Ex ia Ma] I
