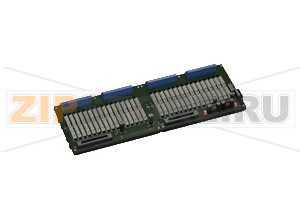

Терминальная панель Termination Board HiCTB32-YC3-RRB-AK-CC-DX32-Y1 Pepperl+Fuchs

Описание товара

Терминальная панель 237800 — Termination Board HiCTB32-YC3-RRB-AK-CC-DX32-Y1 Pepperl+Fuchs предназначена для построения многоканальных взрывозащищённых интерфейсов на базе изолирующих модулей серии HiC с подключением к системам управления Yokogawa через 50‑контактный системный разъём. Плата служит связующим звеном между полевыми цепями во взрывоопасной зоне и безопасной зоной, обеспечивает распределение питания, резервирование, мониторинг состояния и удобную отказоустойчивую коммутацию 32 каналов.

Конструкция ориентирована на промышленную эксплуатацию: монтаж на DIN‑рейку 35 мм, пружинные клеммы синего цвета со стороны поля, компактное исполнение корпуса из армированного поликарбоната, степень защиты IP20. В составе предусмотрены две независимые линии питания модулей с диодной развязкой и контролем, а также «сухой» выход неисправности для удалённой сигнализации. Светодиодные индикаторы помогают быстро диагностировать состояние: зелёные PWR ON (питание I/II) и красный FAULT. При этом устойчивое свечение FAULT указывает на неисправность модуля, а мигание — на проблему с питанием.

Панель рассчитана на работу в системах с искробезопасными цепями Ex ia и имеет международные допуски (ATEX/IECEx) на применение в составе соответствующих решений. Гальваническая изоляция между полевыми и управляющими цепями обеспечивается установленными барьерами/модулями, а сама плата поддерживает корректную топологию подключения и контроль питающих шин. Защита от переполюсовки, контролируемая нагрузка предохранителей на группу модулей и низкие собственные потери повышают общую надёжность узла.

Типичные причины отказов

• Неправильная распиновка или переполюсовка при подключении полевых проводников и модулей.
• Превышение допустимых параметров питания (в т. ч. высокие пульсации), броски напряжения, импульсные помехи.
• Перегрев из-за плотной установки без вентиляции или превышения температуры окружающей среды.
• Механические воздействия: вибрация, удары, повреждение 50‑контактного разъёма или пружинных клемм.
• Загрязнение, коррозия контактных поверхностей, попадание проводящей пыли.
• Чрезмерная токовая нагрузка на группу каналов, выход из строя предохранителя.

Как понять, что панель вышла из строя

• Красный LED FAULT горит постоянно (неисправность модуля) или мигает (неисправность питания).
• Отключение одного или обоих зелёных индикаторов питания PWR ON.
• Активация безпотенциального выхода аварии, фиксация неисправности на стороне АСУ.
• Отсутствие сигнала/канала на контроллере при исправной полевой линии и модуле.
• Нетипичное падение напряжения на шине, следы перегрева, запах гари, потемнение дорожек, подпружиненных клемм.
• Механические дефекты разъёма или ослабление фиксации проводников.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте индикацию PWR ON/FAULT и работу «сухого» выхода сигнализации.
• Контролируйте параметры питания (напряжение, пульсации) и учитывайте падение на последовательном диоде.
• Осматривайте клеммы и разъём: отсутствие коррозии, надёжная фиксация проводников; используйте наконечники и соответствующее сечение жил.
• Очищайте от пыли сухим способом, обеспечьте вентиляцию и исключите перегрев.
• Соблюдайте разделение цепей, экранирование и прокладку кабелей в соответствии с требованиями ЭМС.
• Не превышайте допустимую нагрузку на группу модулей; держите запас предохранителей и резервную плату на случай простоя.
• Проводите регламентные испытания: проверка целостности цепей, сопротивления изоляции, тест аварийного выхода.

Терминальная панель 237800 — HiCTB32-YC3-RRB-AK-CC-DX32-Y1 Pepperl+Fuchs повышает отказоустойчивость узла ввода‑вывода в системах Yokogawa за счёт резервирования питания, централизованной диагностики и оптимизированной коммутации. Соблюдение указанных рекомендаций позволит продлить срок службы устройства и обеспечить стабильную работу во взрывоопасных приложениях.

Питание
Номинальное напряжение		24 V DC, с учетом номинального напряжения используемых изолирующих барьеров
Падение напряжения		0.9 V, необходимо учитывать падение напряжения на последовательном диоде на терминальной плате
Пульсации		&le 10 %
Предохранение		4 A, для каждых 32 модулей
Рассеивание мощности		&le 500 mW, без модулей
Защита от переполюсовки		да
Электрические характеристики
Безпотенциальный выход сигнализации неисправности		макс. 30 V AC/40 V DC, 2 A
Резервирование
Питание		Резервирование предусмотрено. Питание модулей развязано диодами, контролируется и защищено предохранителями.
Индикаторы/настройки
Световая индикация		LEDs PWR ON (питание терминальной платы) - Индикатор питания I, зелёный LED - Индикатор питания II, зелёный LED LED FAULT (сигнал неисправности), красный LED - Светится постоянно: отказ модуля - Мигание: отказ питания
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленные помещения)
Соответствие
Электромагнитная совместимость		NE 21:2011 Дополнительная информация в описании системы.
Степень защиты		IEC 60529:2001
Условия окружающей среды
Температура эксплуатации		-20... 60 °C (-4... 140 °F)
Температура хранения		-40... 70 °C (-40... 158 °F)
Механические характеристики
Степень защиты		IP20
Подключение		со стороны поля (взрывоопасная зона): пружинные клеммы, синие со стороны системы (безопасная зона): системный разъём Yokogawa, 50 контактов
Сечение проводников		пружинные клеммы: однопроволочные: 0.2... 2.5 мм2 многопроволочные: 0.25... 1.5 мм2
Материал		корпус: поликарбонат, армированный 30 % стекловолокна
Масса		около 1200 г
Габариты		480 x 175 x 153 мм (18.9 x 6.9 x 6.02 inch)
Монтаж		на DIN‑рейку 35 мм по EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС об испытании типа		CESI 06 ATEX 022
	Группа, категория, вид защиты	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Безопасная зона
	Максимальное безопасное напряжение	250 V (Внимание! Um не является номинальным напряжением.)
Гальваническая изоляция
	Полевые цепи/цепи управления	безопасная электрическая изоляция по IEC/EN 60079-11, пиковое напряжение 375 V
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-26:2007, EN 50303:2000
Международные допуски
Сертификат IECEx		IECEx CES 06.0003
	Допущено для	[Ex ia Ga] IIC [Ex ia Da] IIIC [Ex ia Ma] I
