Терминальная панель Termination Board HiDTB08-SCT-99C-SC-RA Pepperl+Fuchs

Описание товара

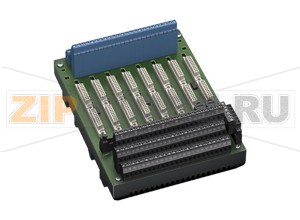

Терминальная панель Pepperl+Fuchs HiDTB08-SCT-99C-SC-RA (арт. 265685) предназначена для компактной установки и подключения восьми модулей-изоляторов/барьеров серии HiD. Она упорядочивает проводку между полевыми цепями и системой управления, обеспечивает распределение питания, развязку контуров и централизованную диагностику. Решение облегчает ввод в эксплуатацию, сокращает количество межсоединений и снижает вероятность ошибок монтажа, особенно в проектах с большим числом однотипных каналов.

Конструкция панели разделяет «поле» и «контроль» по цвету клемм, что повышает наглядность и упрощает обслуживание. Питание модулей организовано с резервированием и контролем, предусмотрены независимые индикаторы наличия питания и общий выход сигнализации неисправности «сухим» контактом. Светодиодная индикация помогает быстро локализовать проблему: для Termination Board HiDTB08-SCT-99C-SC-RA предусмотрены два зелёных индикатора питания и красный индикатор неисправности с различными режимами отображения состояния модулей и питания.

Панель рассчитана на применение в составе систем автоматизации в процессных отраслях, включая объекты с взрывоопасными зонами, где требуется искробезопасное подключение полевых устройств и безопасная электрическая изоляция цепей. Монтаж выполняется на стандартную DIN-рейку, клеммные соединения удобны для ревизии и маркировки. Материалы корпуса и исполнение рассчитаны на промышленную среду и длительную эксплуатацию.

Типичные причины поломок

• Неправильная полярность и ошибки разводки при монтаже, повреждение клемм или дорожек из-за перегрузок.
• Превышение допустимого тока в группе модулей, некорректная замена предохранителей на номинал выше требуемого.
• Чрезмерные пульсации или помехи по шине питания, импульсные перенапряжения (грозовые, коммутационные).
• Работа вне допустимого температурного диапазона, ухудшение отвода тепла, длительный перегрев.
• Коррозия и загрязнение контактных групп вследствие пыли, конденсата, агрессивных сред.
• Механические воздействия: вибрации, удары, перетяжка винтовых клемм, повреждение корпуса.
• Статическое электричество при обращении без ESD-защиты.
• Неплотная посадка модулей или износ разъёмов при частых переустановках.

Как понять, что запчасть вышла из строя

• Горит красный индикатор FAULT; мигание/свечение указывает на характер проблемы (питание или модуль).
• Отсутствие напряжения на шине питания модулей при наличии входного питания.
• Срабатывание/обрыв выходного «сухого» контакта аварии без видимых причин.
• Повторяющиеся отказы каналов, нестабильные показания полевых контуров, увеличенные падения напряжения.
• Перегорание предохранителей, локальный нагрев, запах перегрева, потемнение элементов.
• Ослабление контакта или механические дефекты клемм, следы окисления.
• Невозможность обеспечить устойчивое питание при штатной нагрузке.

Рекомендации по уходу и эксплуатации

• Проводить регулярный визуальный осмотр индикаторов, состояния клемм и чистоты корпуса.
• Проверять момент затяжки винтовых клемм и отсутствие вибрационных ослаблений.
• Поддерживать чистоту: удалять пыль сухим воздухом, избегать влаги и агрессивных средств.
• Контролировать качество и резервирование питания; проверять пульсации и заземление.
• Тестировать исправность «сухого» контакта аварии в рамках плановых ТО.
• Заменять предохранители только на рекомендованные значения и типы.
• Соблюдать температурные и монтажные требования, обеспечивать вентиляцию.
• Работать с элементами платы с применением ESD-защиты; использовать проводники нужного сечения.

Питание
Подключение		X20: клеммы 3, 5 (+) 4, 6 (-)
Номинальное напряжение		24 В DC, с учётом номинального напряжения используемых изоляторов
Падение напряжения		0,9 В, необходимо учитывать падение напряжения на последовательном диоде на терминальной панели
Пульсации		&le 10 %
Предохранители		2 А, на 8 модулей
Потери мощности		&le 500 мВт, без модулей
Защита от переполюсовки		да
Резервирование
Питание		Резервирование предусмотрено. Питание изоляторов развязано, контролируется и защищено предохранителем.
Выход сигнализации неисправности
Подключение		X20: клеммы 1, 2
Тип выхода		потенциалонезависимый контакт
Коммутационная способность контакта		30 В DC, 1 А
Индикаторы/настройки
Индикация		LED PWR1 (питание терминальной панели), зелёный светодиод LED PWR2 (питание терминальной панели), зелёный светодиод LED FAULT (сигнализация неисправности), красный светодиод - постоянное свечение: отказ модуля - мигание: отказ питания
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленные помещения)
Соответствие
Электромагнитная совместимость		NE 21:2012 Дополнительная информация в описании системы.
Степень защиты		IEC 60529:2001
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Температура хранения		-40... 70 °C (-40... 158 °F)
Механические характеристики
Степень защиты		IP20
Подключение
	Со стороны поля	взрывоопасная зона: 9 винтовых клемм на модуль, синие
	Со стороны управления	невзрывоопасная зона: 9 винтовых клемм на модуль, чёрные
	Питание	вставные винтовые клеммы, чёрные
Сечение жил		винтовые клеммы: 0.25... 1.5 мм2 (24... 12 AWG)
Материал		корпус: поликарбонат, усиленный стекловолокном 10 %
Масса		около 740 г
Габариты		150 x 200 x 163 мм (5.9 x 7.9 x 6.42 inch), высота с установленными модулями
Монтаж		на DIN-рейку 35 мм согласно EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС об испытаниях типа		CESI 11 ATEX 062
	Маркировка	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Безопасная зона
	Максимально безопасное напряжение	250 В (Внимание! Uм не является номинальным напряжением.)
Гальваническая развязка
	Полевые цепи/цепи управления	безопасная электрическая изоляция по IEC/EN 60079-11, пиковое напряжение 375 В
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 50303:2000
Международные сертификаты
Сертификация CSA
	Контрольный чертёж	см. контрольный чертёж соответствующих модулей
Сертификация IECEx		IECEx CES 11.0022
	Допущено для	[Ex ia Ga] IIC [Ex ia Da] IIIC [Ex ia Ma] I

Характеристики
