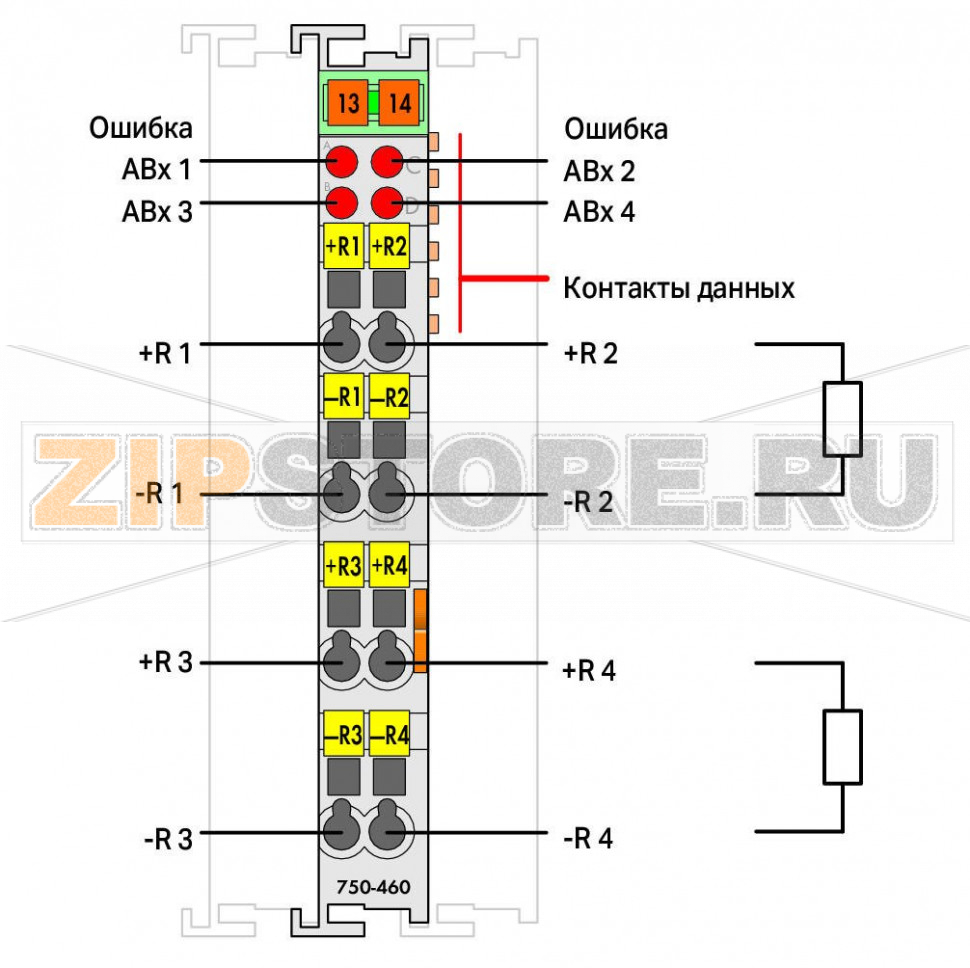

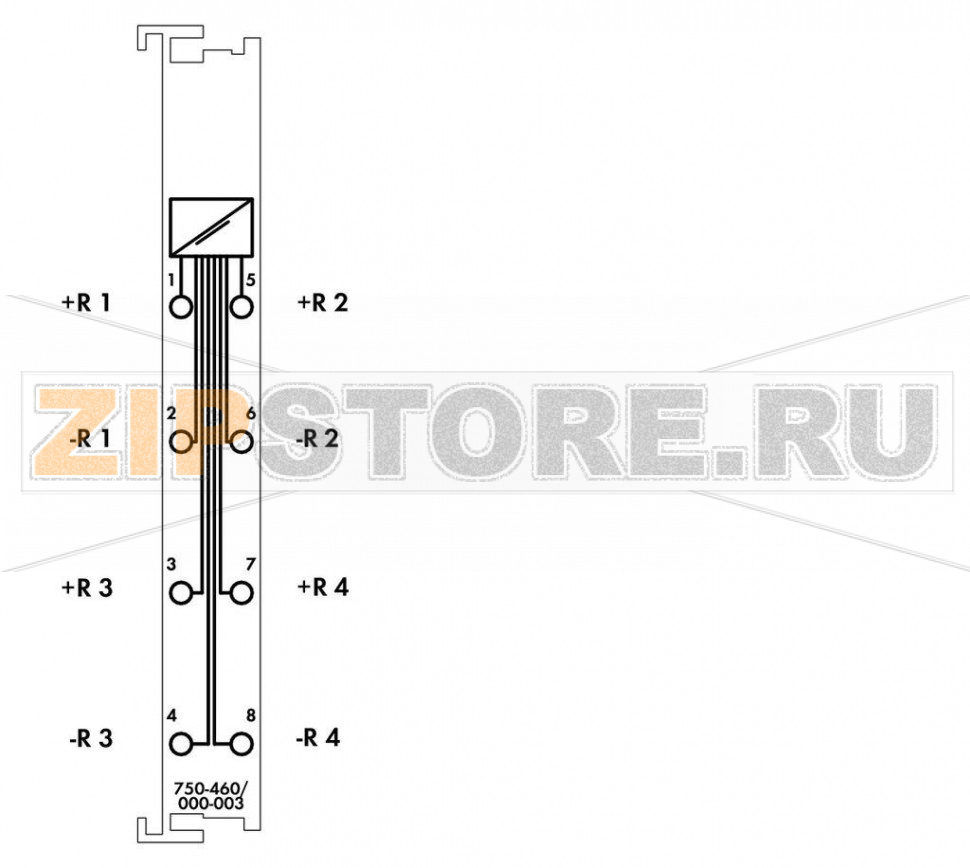

Модуль ввода обеспечивает прямое подключение к платиновым датчикам сопротивления (Pt). Допускается подключение только 2‑проводных датчиков. Модуль автоматически линеаризует весь температурный диапазон. При ошибке датчика загорается красный светодиодный индикатор.
| Количество аналоговых входов | 4 |
| Общее число каналов (модуль) | 4 |
| Тип сигнала | Измерение сопротивления |
| Подключение датчика | 4 × (2‑проводное) |
| Битовая ширина | 4 × 16 бит — данные, 4 × 8 бит — управление/состояние (опция) |
| Разрешение (по всему диапазону) | 0,1 °C |
| Время преобразования (тип.) | 250 ms |
| Опорная температура для оценки погрешности | 25 °C |
| Погрешность измерения, макс. отклонение от конца диапазона | 0,2 % |
| Температурная составляющая погрешности от конца диапазона | 0,01 %/K |
| Измерительный ток (тип.) | 0,5 мА |
| Типы термометров | Pt1000 |
| Диапазон температур | −200 … +850 °C |
| Напряжение питания системы | DC 5 V; через контактные шины |
| Потребление от системного питания (5 V) | 65 mA |
| Изоляция | 500 В (система/питание) |
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип соединений | Входы/Выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение гибких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0.31 … 0.35 inch |
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69,8 мм / 2.748 inch |
| Высота от верхней кромки DIN‑рейки 35 | 62,6 мм / 2.465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 51,8 g |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | по EN 61000‑6‑2 |
| ЭМС — излучение помех | по EN 61000‑6‑4 |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454848958 |
| Таможенный код | 85389099990 |

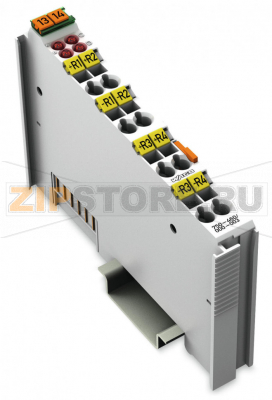

Модуль WAGO 750‑460/000‑003 предназначен для приема сигналов от платиновых термосопротивлений Pt1000 по 2‑проводной схеме и интеграции их в систему ввода‑вывода WAGO. Решающая особенность — внутренняя линеаризация по всему диапазону температур, что снижает нагрузку на контроллер и позволяет получать готовые к использованию температурные значения с высокой повторяемостью. Четыре независимых канала дают возможность одновременно контролировать несколько точек, например, на технологических установках, в системах ОВК, на стендах испытаний и в узлах мониторинга состояния оборудования.
Подключение выполняется через пружинные клеммы CAGE CLAMP, что ускоряет монтаж и обеспечивает виброустойчивый контакт. Модуль получает питание от шины узла (5 В) и обменивается данными через системные контакты, упрощая построение распределенной архитектуры. Светодиодная индикация помогает оперативно диагностировать состояние датчиков: при обрыве, коротком замыкании или выходе значения за допустимые пределы активируется красный индикатор канала. В стандартной эксплуатации модуль демонстрирует стабильную работу при температурах шкафа от 0 до 55 °C и относительной влажности до 95% без конденсации.
Типичные причины отказов WAGO 750‑460/000‑003 связаны с внешними факторами и неправильной инсталляцией. Среди них: некорректная схема подключения (попытка подключения 3‑/4‑проводных датчиков как 2‑проводных без учета сопротивления линии), переполюсовка или наведенные перенапряжения, использование датчиков с несоответствующим классом или диапазоном, чрезмерная длина линий без компенсации, попадание влаги и конденсата в шкаф (IP20), воздействие коррозионно‑активных газов (H2S, SO2) выше допустимых уровней, а также превышение вибрационных и температурных режимов. Реже встречаются повреждения из‑за статического электричества или механического воздействия на клеммы и корпус.
Признаки неисправности модуля: постоянное горение красного светодиода при заведомо исправном и правильно подключенном датчике; некорректные или «скачущие» показания по всем каналам; отсутствие обновления данных в контроллере при наличии питания и связи; сильный нагрев корпуса; повторение ошибки после перестановки модулей местами и замены датчиков. Для дифференциации проблем полезно выполнить проверку эталонным датчиком на короткой линии и считать диагностические биты узла — если ошибка сохраняется, высока вероятность неисправности самого модуля.
Рекомендации по эксплуатации и уходу: размещайте модуль на DIN‑рейке в вентилируемом шкафу, соблюдайте зазоры для теплоотвода; используйте качественные Pt1000‑датчики и экранированные кабели, избегайте избыточной длины линий; периодически подтягивайте клеммные соединения и проверяйте состояние изоляции; исключайте конденсацию влаги и контролируйте уровень агрессивных газов в помещении; обеспечьте надлежащее заземление шкафа и кабельных экранов; регулярно проводите функциональные проверки с эталонным датчиком для подтверждения корректности измерений. При обслуживании отключайте питание узла и предотвращайте электростатические разряды. Храните запасной модуль для сокращения времени простоя — замена в системе WAGO выполняется быстро и не требует перенастройки механических соединений.
Применение WAGO 750‑460/000‑003 оправдано в задачах, где требуется долговременный и воспроизводимый контроль температуры с минимальными затратами на проектирование и обслуживание: в теплотехнических процессах, климатических системах зданий, пищевой и фармацевтической промышленности, машиностроении и системах мониторинга состояния. Корректный монтаж и соблюдение условий эксплуатации обеспечивают длительный ресурс работы и точность измерений без дополнительной калибровки.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
