4-канальный аналоговый выход; 4 – 20 мА; светло-серые Wago 750-555

Name: 4-канальный аналоговый выход; 4 – 20 мА; светло-серые Wago 750-555
Brand: Wago
SKU: 750-555

Каталожный номер 750-555

4-канальный аналоговый выход; 4 – 20 мА; светло-серые Wago 750-555 - 4-канальный аналоговый выход; 4 – 20 мА; светло-серые Wago 750-555

Розничная цена

458 $ с НДС

array(34) { ["id"]=> string(6) "171671" ["product_id"]=> string(6) "234285" ["id_1c"]=> NULL ["sku"]=> string(7) "750-555" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-555" ["image_id"]=> NULL ["price"]=> float(43493) ["primary_price"]=> string(10) "457.807318" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(43493) ["unconverted_price"]=> float(457.8) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(43493) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1150 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 43 493 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

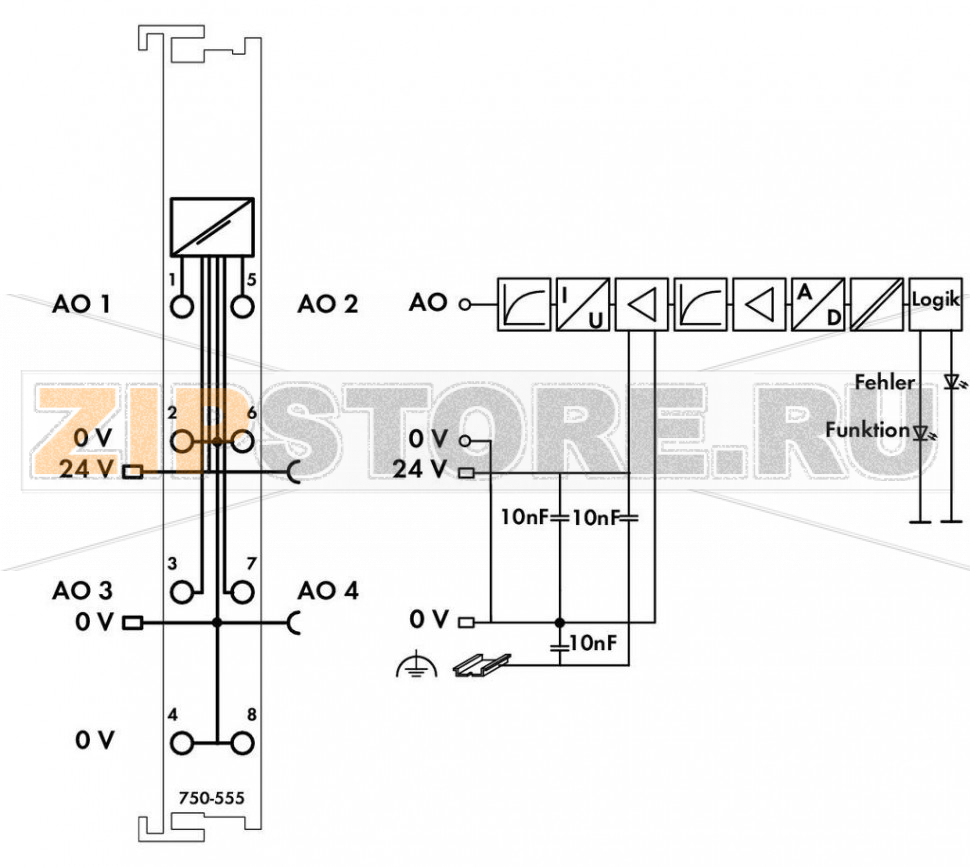

Модуль аналогового вывода генерирует сигналы со стандартным значением 4–20 мА.

Выходной сигнал электрически изолирован и передается с разрешением 12 бит.

Питание подводится от полевых устройств.

Выходные каналы модуля имеют один общий потенциал земли.

Технические данные

Количество аналоговых выходов	4
Общее количество каналов (модуль)	4
Тип сигнала	Ток
Диапазон выходного тока	DC 4 … 20 мА

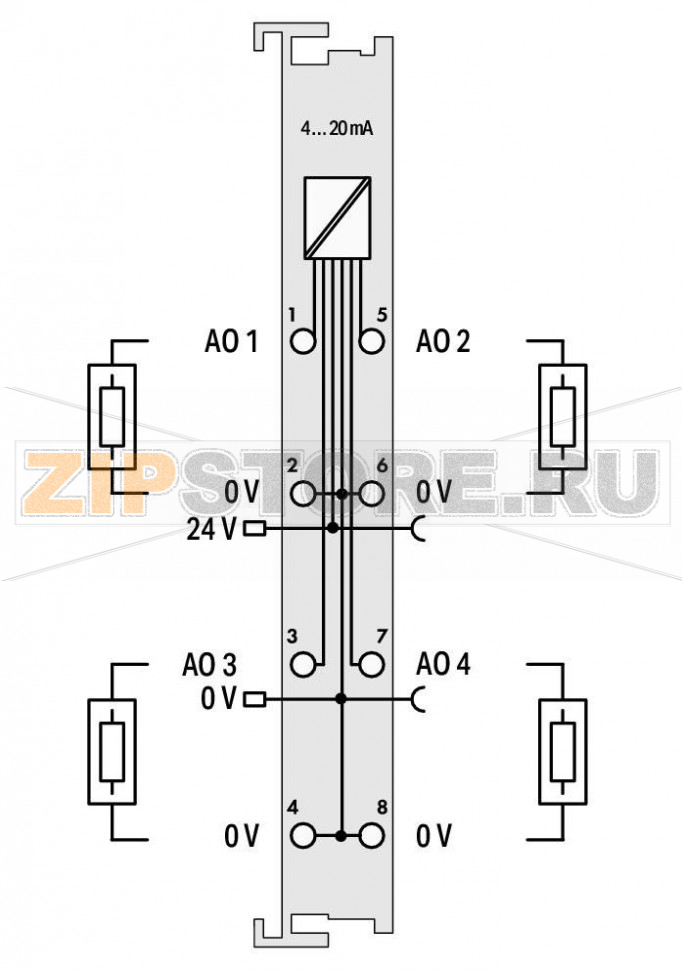

Подключение исполнительных устройств	4 x (2-проводное)
Разрешение	12 бит
Битовая ширина	4 x 16 бит — данные, 4 x 8 бит — управление/состояние (опция)
Полное сопротивление нагрузки	0–300 Ом или 300–600 Ом (используйте одинаковый диапазон сопротивления для всех нагрузок!)
Время преобразования (тип.)	10 мс
Опорная температура для оценки погрешности	25 °C
Погрешность выхода, макс. отклонение от верхнего предела диапазона	0,1 %
Температурная погрешность, макс. от верхнего предела диапазона	0,01 %/K
Время восстановления (тип.)	100 мс
Напряжение питания системы	DC 5 В; через контакты данных
Потребляемый ток от питания системы (5 В)	60 мА
Напряжение питания поля	DC 24 В (-25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Изоляция	500 В система/питание
Количество входных контактов силовой перемычки	2
Количество выходных контактов силовой перемычки	2

Данные соединения

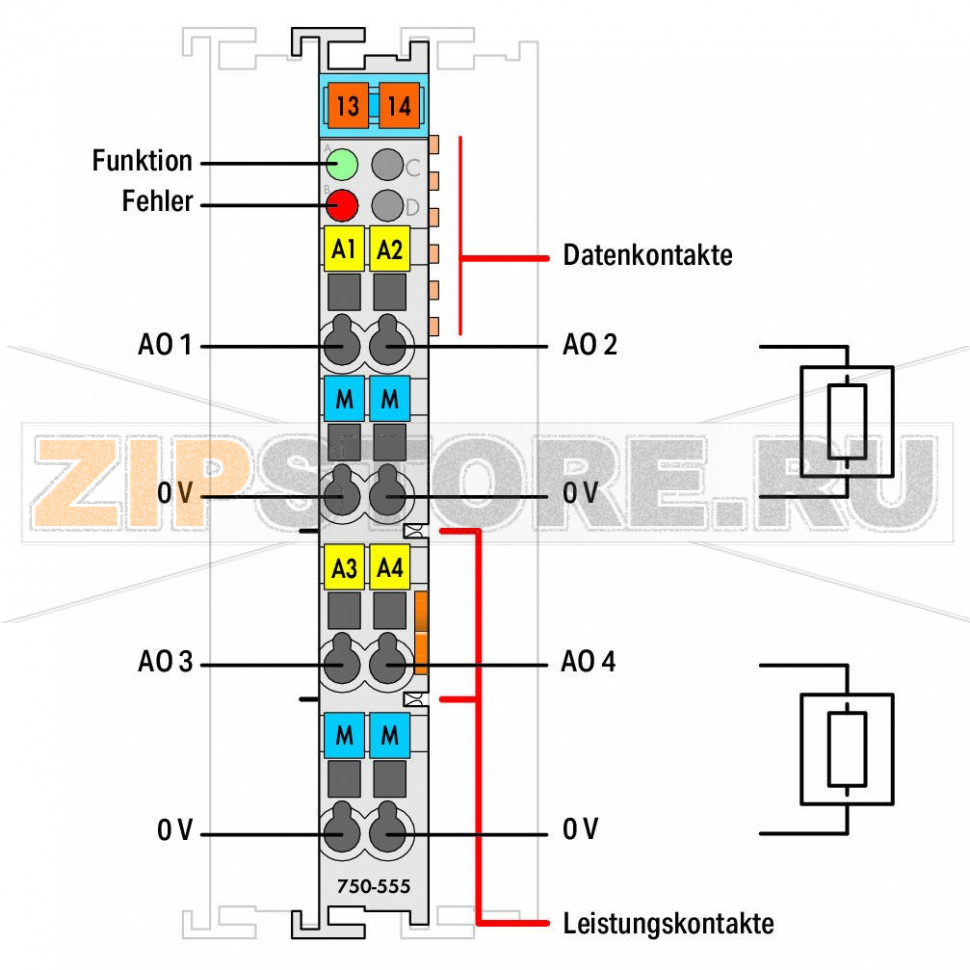

Технология подключения (входы/выходы)	8 x CAGE CLAMP®
Тип соединения (1)	Входы/выходы
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Многожильные гибкие проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	8 … 9 мм / 0,31 … 0,35 inch

Геометрические данные

Ширина	12 мм / 0,472 inch
Высота	100 мм / 3,937 inch
Длина	69,8 мм / 2,748 inch
Выступ над верхней кромкой DIN-рейки 35 мм	62,6 мм / 2,465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Данные о материалах

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,574 MJ
Вес	52,3 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	по EN 61000-6-2, судовые применения
ЭМС — излучение помех	по EN 61000-6-4, судовые применения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454643089
Таможенный код	85389099990

WAGO 750-555 — 4‑канальный модуль аналогового вывода для систем распределённого ввода‑вывода. Он предназначен для формирования унифицированного токоового сигнала 4–20 мА и применяется для управления промышленными регуляторами, клапанами, приводами, позиционерами и другими устройствами, работающими по токовой петле. Гальваническая развязка выходов и системного питания повышает помехоустойчивость и безопасность, а компактная ширина модуля экономит место в шкафу. Конструкция с пружинными клеммами CAGE CLAMP упрощает монтаж и снижает риск ослабления контактов при вибрациях.

Модуль WAGO 750-555 удобен для модернизации и наращивания каналов в существующих системах управления. Общий потенциал земли для выходных каналов упрощает разводку цепей, а 2‑проводная схема подключения ускоряет инсталляцию. Благодаря промышленной стойкости к вибрациям и ударам, а также соответствию требованиям ЭМС, модуль надёжен в условиях цехов и на объектах с повышенным уровнем электромагнитных помех, включая судовые применения.

Типичные причины отказов

Перенапряжения и импульсные помехи в цепях питания/поля (грозовые наводки, коммутационные перенапряжения).
Короткие замыкания и перегрузка нагрузки, превышение допустимого сопротивления нагрузки.
Неправильная полярность или ошибки в разводке общего потенциала.
Длительная работа за пределами температурного диапазона или недостаточная вентиляция шкафа.
Коррозия и загрязнение контактов (в т.ч. воздействие H2S/SO2), проникновение пыли при высокой влажности.
Механические воздействия сверх допустимых (удары, вибрации), повреждение корпуса или клемм.

Как понять, что модуль вышел из строя

Командуемое значение не соответствует фактическому току в цепи нагрузки (постоянное залипание близко к 0 мА/максимуму, отсутствие реакции на изменение задания).
Сильная нестабильность или пульсации тока при неизменном задании.
Ошибка канала/модуля в диагностике контроллера, невозможность калибровки.
Локальный перегрев корпуса, обесцвечивание, следы оплавления.
Аналогичный канал работает нормально при перестановке нагрузки, но проблемный — нет (перекрёстная проверка).

Рекомендации по эксплуатации и уходу

Соблюдайте правильную схему подключения с общим потенциалом земли для всех выходов, используйте одинаковые диапазоны сопротивлений для всех нагрузок.
Применяйте внешнюю защиту от перенапряжений (ОПН/TVS), правильное заземление и экранирование кабелей на помехонасыщенных объектах.
Обеспечьте достаточную вентиляцию шкафа, придерживайтесь рекомендуемой высоты и ориентации монтажа для отвода тепла.
Периодически проверяйте состояние клемм: чистоту, отсутствие следов коррозии; контролируйте надёжность зажима проводников (правильная длина зачистки 8–9 мм).
Избегайте превышения допустимой влажности и концентраций агрессивных газов; при необходимости используйте кондиционирование/фильтрацию воздуха в шкафу.
При поиске неисправности используйте эталонную нагрузку (например, эквивалентный резистор) для изоляции влияния внешней цепи; сравнивайте результаты между каналами и с исправным модулем.
Соблюдайте требования по хранению и транспортировке; не допускайте механических ударов и загрязнения.

Благодаря сочетанию компактности, развязки и стабильного формирования токовой петли, WAGO 750-555 обеспечивает предсказуемую работу контуров управления и подходит для большинства задач промышленной автоматизации, где важна надёжная передача аналогового задания на исполнительные устройства.
