Механизм риббона в сборе TSC TTP-342 Pro

Каталожный номер 98-0570006-01LF
Розничная цена
75 $ с НДС ≈ 7 126 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Механизм риббона в сборе TSC TTP-342 Pro
Запчасть на деталировке под номером: 2

Механизм риббона в сборе — узел подачи и перемотки красящей ленты для TSC TTP-342 Pro. В него входят боковые стойки, шпиндели с посадочными ступицами, зубчатая передача, пружины натяжения, рычаги и кронштейн узла перемотки. Именно этот механизм задаёт натяжение риббона и синхронизирует его движение с подачей этикетки, поэтому от его состояния зависит и качество печати, и расход ленты.

Назначение

Узел обеспечивает равномерное натяжение красящей ленты по всей ширине, её перемотку после каждого отпечатка и точное совмещение с этикеткой. При термопереносе риббон должен идти без складок и провисаний: любое ослабление натяжения даёт морщины и «проплешины» на заливках, а избыточное натяжение рвёт ленту и ускоряет износ привода. Механизм также удерживает бобины на шпинделях и компенсирует разницу диаметров по мере расхода.

Синонимы и варианты названия

Механизм риббона в сборе, узел подачи и перемотки красящей ленты, риббон-механизм, узел шпинделей риббона, ribbon mechanism assembly. Встречается как «механизм красящей ленты» и «узел перемотки риббона».

Признаки износа и когда нужна замена

  • Складки и морщины на отпечатке, особенно на плашках и заливках.
  • Риббон провисает или, наоборот, натянут чрезмерно и рвётся.
  • Лента не перематывается: бобина приёмки остаётся пустой при работающем принтере.
  • Рывки и треск в узле, неравномерная плотность печати по краям.
  • Люфт шпинделей, бобина «гуляет» и трётся о стойку.
  • Ослабшие или лопнувшие пружины натяжения, износ зубьев передачи.

Уход и профилактика

  • Удалять пыль и частицы краски со шпинделей и направляющих валиков.
  • Проверять свободу хода рычагов и целостность пружин при каждой замене риббона.
  • Устанавливать бобины строго по ширине тракта, без перекоса.
  • Не хранить риббон под прямыми солнечными лучами и в сырости.
  • Проверять люфт шпинделей после транспортировки принтера.

Что влияет на ресурс

  • Качество и геометрия риббона: толщина основы, аккуратность намотки.
  • Правильность заправки и соответствие ширины ленты ширине этикетки.
  • Температура печати и скорость: форсированные режимы ускоряют износ.
  • Запылённость помещения и наличие абразивной бумажной пыли.
  • Число смен бобин за смену и квалификация оператора.
  • Состояние двигателя перемотки и стабильность питания.

Комплектация

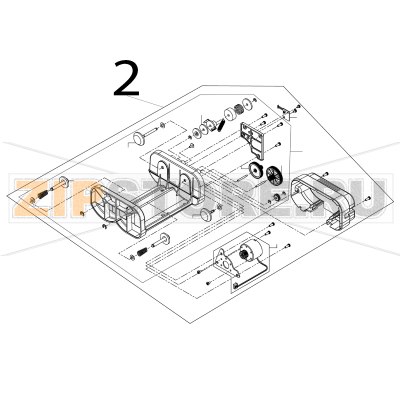

На сборочном изображении видны боковые стойки, шпиндели со ступицами, комплект шестерён, пружины натяжения, рычаги и кронштейн с двигателем перемотки — узел поставляется собранным.

Артикул 98-0570006-01LF, узел совместим с TSC TTP-342 Pro. При заказе уточняйте исполнение: в линейке есть отдельная позиция основания узла риббона (98-0570008-00LF) — она не заменяет полный механизм. Ориентируйтесь на номер позиции на схеме и на то, требуется ли вам узел целиком или только основание с передачей.

Характеристики

Производитель TSC
Модель TTP-342 Pro
Тип запчасти Механизм
Название запчасти на английском языке (En) Ribbon mechanism ass’y TSC TTP-342 Pro



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Механизм риббона в сборе TSC TTP-342 Pro.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Механизм риббона в сборе TSC TTP-342 Pro на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
