Шпиндель фиксирует втулку рулона риббона, не давая ленте смещаться по ширине, и передает вращение от механизма перемотки.

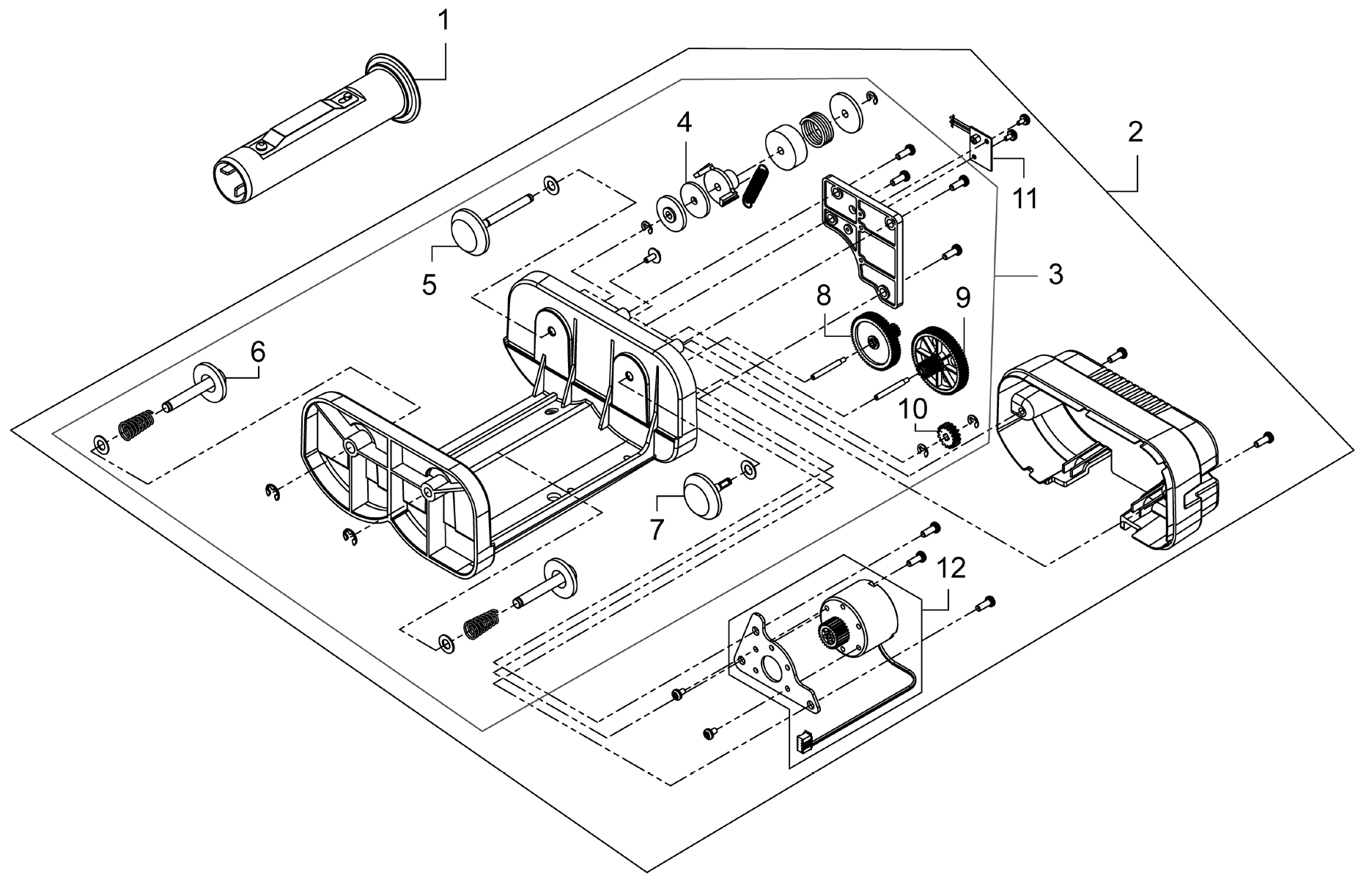

Запчасть на деталировке под номером: 1
Узел отвечает за подтягивание отработанной красящей ленты и выбор её слабины во время печати.
Запчасть на деталировке под номером: 12
Узел обеспечивает равномерное натяжение красящей ленты по всей ширине, её перемотку после каждого отпечатка и точное совмещение с этикеткой.
Запчасть на деталировке под номером: 2
Деталь служит базой, на которую опирается вся кинематика узла риббона: через неё усилие натяжения передаётся от пружин к шпинделям, а зубчатая передача синхронизирует подачу ленты с вращением вала.
Запчасть на деталировке под номером: 3
Двигатель через выходной вал связан с узлом перемотки и создаёт момент, который натягивает красящую ленту после участка печати.
Запчасть на деталировке под номером: 11
Прокладка устанавливается между деталями узла и выполняет сразу несколько задач: создаёт мягкое поджатие, снижает шум и вибрацию, защищает сопряжённые поверхности от трения и служит барьером для пыли.
Запчасть на деталировке под номером: 4
Ступица принимает на себя вес рулона и усилие, которое возникает при разматывании. Её посадочные поверхности определяют, насколько ровно рулон сидит на шпинделе: при износе появляется биение, рулон начинает «гулять», а полотно идёт с перекосом.
Запчасть на деталировке под номером: 6
Правая ступица служит второй опорой рулона: она поджимает втулку с противоположной стороны и не даёт рулону смещаться вдоль оси.
Запчасть на деталировке под номером: 5
Ступица принимает на себя часть веса рулона и усилие разматывания, а её посадочные поверхности задают положение рулона относительно тракта подачи.
Запчасть на деталировке под номером: 7
Шестерня замыкает одну из ступеней редуктора привода. Через неё усилие двигателя передаётся на вал протяжки, а точность зацепления определяет, насколько ровно этикетка проходит под термоголовкой.
Запчасть на деталировке под номером: 10
Сдвоенная шестерня связывает соседние ступени редуктора и передаёт момент от двигателя к узлу протяжки.
Запчасть на деталировке под номером: 9
Сдвоенная шестерня работает как промежуточное звено: большой венец воспринимает усилие от предыдущей ступени, малый передаёт его дальше по кинематической цепи.
Запчасть на деталировке под номером: 8
