Двигатель постоянного тока (фиксирующая пластина в комплекте) TSC TTP-342 Pro

Каталожный номер 98-0570010-11LF
Розничная цена
54 $ с НДС ≈ 5 131 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

DC-двигатель с фиксирующей пластиной TSC TTP-342 Pro

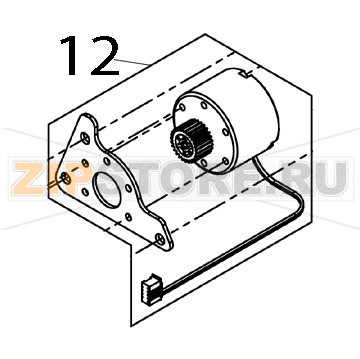

Запчасть на деталировке под номером: 12

Двигатель постоянного тока в сборе — исполнительный механизм привода узла перемотки риббона термопринтера TSC TTP-342 Pro. Деталь поставляется вместе с крепёжной пластиной, на которой закреплён корпус двигателя, а на выходном валу установлено зубчатое колесо, передающее вращение на зубчатую передачу механизма. Артикул по каталогу TSC — 98-0570010-11LF. В отличие от шагового двигателя подачи, этот мотор работает в режиме непрерывного вращения и обеспечивает перемотку красящей ленты с поддержанием её натяжения в тракте печати.

Назначение

Узел отвечает за подтягивание отработанной красящей ленты и выбор её слабины во время печати. Согласованная работа двигателя и механизма перемотки обеспечивает ровное натяжение риббона: при его недостатке лента провисает и образует складки, при избытке — деформируется и рвётся. Крепёжная пластина фиксирует корпус относительно основания механизма и задаёт положение шестерни в зацеплении, поэтому при замене важно сохранять посадку без перекосов.

Синонимы и варианты названия

Мотор перемотки риббона; DC motor ass’y с крепёжной пластиной; двигатель постоянного тока для TSC TTP-342 Pro; двигатель узла риббона; DC-мотор 98-0570010-11LF.

Признаки износа и когда нужна замена

  • Красящая лента не подтягивается и провисает в тракте во время печати.
  • Складки, заломы и разрывы риббона из-за неравномерного натяжения.
  • Остановка перемотки, ошибка по ленте, печать без переноса изображения.
  • Посторонний шум, треск или рывки при вращении вала.
  • Нагрев корпуса двигателя выше обычного, запах перегретой изоляции.
  • Обрыв или окисление проводов, повреждение обжимных клемм.

Уход и профилактика

  • Проверять состояние проводов и клемм при каждом обслуживании узла.
  • Очищать двигатель и зону шестерни от пыли и частиц красящего слоя мягкой кистью.
  • Контролировать натяжение риббона настройками принтера, не допуская постоянной перегрузки мотора.
  • Не проворачивать выходной вал вручную и не прикладывать к шестерне боковое усилие.
  • Следить за чистотой зубчатой передачи: загрязнение увеличивает сопротивление вращению.

Комплектация

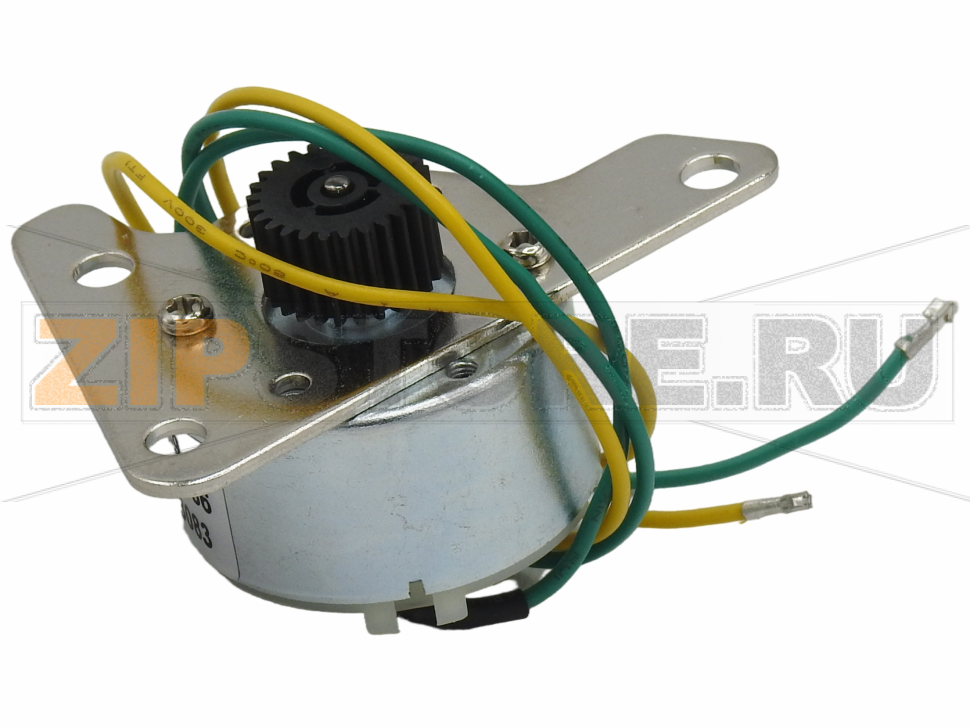

  • Двигатель постоянного тока в цилиндрическом корпусе.
  • Крепёжная пластина с отверстиями под винты и монтажными лепестками.
  • Зубчатое колесо на выходном валу.
  • Два провода питания с обжимными клеммами.
  • Винты крепления пластины к корпусу двигателя.

Что влияет на ресурс

  • Ресурс щёточного узла и подшипников вала.
  • Температура внутри корпуса и эффективность отвода тепла.
  • Загрязнение шестерни и тракта риббона.
  • Величина натяжения ленты и длительность непрерывной печати.
  • Состояние зубчатой передачи, с которой двигатель работает в зацеплении.

Маркировка

На корпусе наклеена этикетка изготовителя: читаются обозначение модели, номер партии (Lot No.) и служебный код. Каталожный номер TSC на детали не нанесён, поэтому при заказе ориентируются на артикул и внешний вид узла.

Двигатель постоянного тока в сборе (артикул 98-0570010-11LF) совместим с TSC TTP-342 Pro и поставляется с крепёжной пластиной. При заказе сверяйте артикул, число проводов и положение клемм, а также профиль шестерни на валу: у смежных моделей TSC встречаются похожие моторы с иным креплением, и неподходящий узел нарушает зацепление и работу ленты.

Характеристики

Производитель TSC
Тип запчасти Двигатель (мотор)
Модель TTP-342 Pro
Название запчасти на английском языке (En) DC motor ass’y (Including DC motor fixing plate) TSC TTP-342 Pro
Фото актуальное Да
