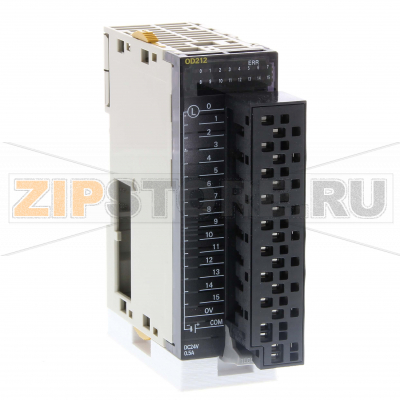

Блок цифрового ввода/вывода Omron CJ1W-OD212(SL)

Name: Блок цифрового ввода/вывода Omron CJ1W-OD212(SL)
Brand: Omron
SKU: CJ1W-OD212(SL)

Каталожный номер CJ1W-OD212(SL)

Розничная цена

234 EUR с НДС

array(34) { ["id"]=> string(6) "422529" ["product_id"]=> string(6) "484800" ["id_1c"]=> NULL ["sku"]=> string(14) "CJ1W-OD212(SL)" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(23132) ["primary_price"]=> string(10) "243.487432" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(23132) ["unconverted_price"]=> float(234.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(23132) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11572" ["value":"shopDimensionValue":private]=> string(2) "64" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.064" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 23 132 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron CJ1W-OD212(SL) — это дискретный модуль выходов для систем на базе контроллеров серии CJ, рассчитанный на коммутацию внешних DC-нагрузок с использованием транзисторных PNP-каналов. Он применяется для управления электромагнитными клапанами, световой и звуковой сигнализацией, реле промежуточного типа, пуском исполнительных механизмов через драйверы и в других задачах промышленной автоматизации. Конструкция ориентирована на быструю инсталляцию в шкафу, удобный монтаж и обслуживание, а также стабильную работу в циклических режимах.

Модуль Omron CJ1W-OD212(SL) обеспечивает надежное гальваническое разделение управляющей логики контроллера и цепей нагрузки, что упрощает построение безопасной и предсказуемой схемы управления. Наличие защиты от короткого замыкания снижает риск повреждения в аварийных режимах, а индикация состояния каналов помогает ускорить диагностику. PNP-конфигурация выходов означает подачу «плюса» на нагрузку при срабатывании канала; это следует учитывать при выборе питания, нагрузок и топологии цепей.

Признаки, по которым можно понять, что модуль или его каналы вышли из строя:

Выход не переключается, несмотря на корректную команду контроллера и исправное питание.
Канал «залипает» во включенном или выключенном состоянии, поведение не соответствует логике программы.
Светодиодная индикация канала не соответствует фактическому состоянию на клеммах или отсутствует вовсе.
Сильный нагрев корпуса, следы потемнения, запах гари, визуально заметные повреждения.
Нестабильная работа: периодические отказы под нагрузкой, падение напряжения на выходе при малой нагрузке.
Сообщения диагностической системы контроллера об ошибках модуля либо групповых цепей питания выходов.

Распространенные причины поломок:

Перегрузка по току или длительная работа на предельных значениях без учета дерейтинга по температуре.
Короткие замыкания в нагрузке или проводке, повреждение изоляции кабелей.
Импульсные перенапряжения от индуктивных нагрузок при отсутствии демпфирующих цепей (диодов, RC-цепочек, варисторов).
Ошибки монтажа: переполюсовка, неверная коммутация общих проводов, плохой контакт в клеммах.
Нестабильное или «грязное» питание, значительные помехи и наводки в линии.
Неблагоприятные условия эксплуатации: пыль, конденсат, коррозионные пары, вибрации, перегрев в шкафу.
Электростатические воздействия при обслуживании без мер защиты.

Рекомендации по эксплуатации и уходу:

Подбирайте нагрузку и источник питания с запасом по току; учитывайте пусковые токи и дерейтинг при повышенной температуре.
Для индуктивных нагрузок обязательно применяйте средства подавления перенапряжений (диоды, варисторы, RC-снабберы) максимально близко к нагрузке.
Соблюдайте правильную полярность и топологию PNP-схем. Разделяйте силовую и сигнальную проводку, экранируйте длинные линии.
Регулярно проверяйте состояние клемм и разъемов, отсутствие ослабления, перегрева и следов коррозии.
Обеспечьте вентиляцию шкафа и поддерживайте чистоту: предотвращайте накопление пыли и влаги.
Периодически тестируйте каналы под рабочей нагрузкой, контролируйте нагрев и соответствие индикации фактическому состоянию.
Любые операции по установке и замене выполняйте при снятом питании. Используйте антистатические средства при обслуживании.
Ведите журнал инцидентов и профилактических работ, держите в наличии запасной модуль для сокращения простоев.

При корректной интеграции, соблюдении электрических режимов и регулярном обслуживании Omron CJ1W-OD212(SL) демонстрирует устойчивую работу в непрерывных технологических процессах и позволяет оптимизировать время диагностики и ремонта за счет продуманной конструкции и встроенных механизмов защиты.

Технические характеристики

Система ввода/вывода	Шина CJ I/O
Тип расширяемого узла	Базовый модуль ввода/вывода
Тип модуля	Дискретный ввод/вывод
Количество дискретных входов	0
Тип дискретных входов	Нет
Количество дискретных выходов	16
Тип дискретных выходов	PNP
Допустимое напряжение на выходе	20.4–26.4 V
Выходной ток	0.5 A
Защита от короткого замыкания на выходах
Тип соединения I/O	Безвинтовая клемма
Количество разъемов I/O	1
Съемный разъем I/O
Подходит для функций безопасности
Количество клемм IOV (V+)	2
Количество клемм IOG (V-)	2
Количество клемм COM	0
Высота	90 mm
Ширина	31 mm
Глубина	85 mm
Масса	64 g

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	64 г
