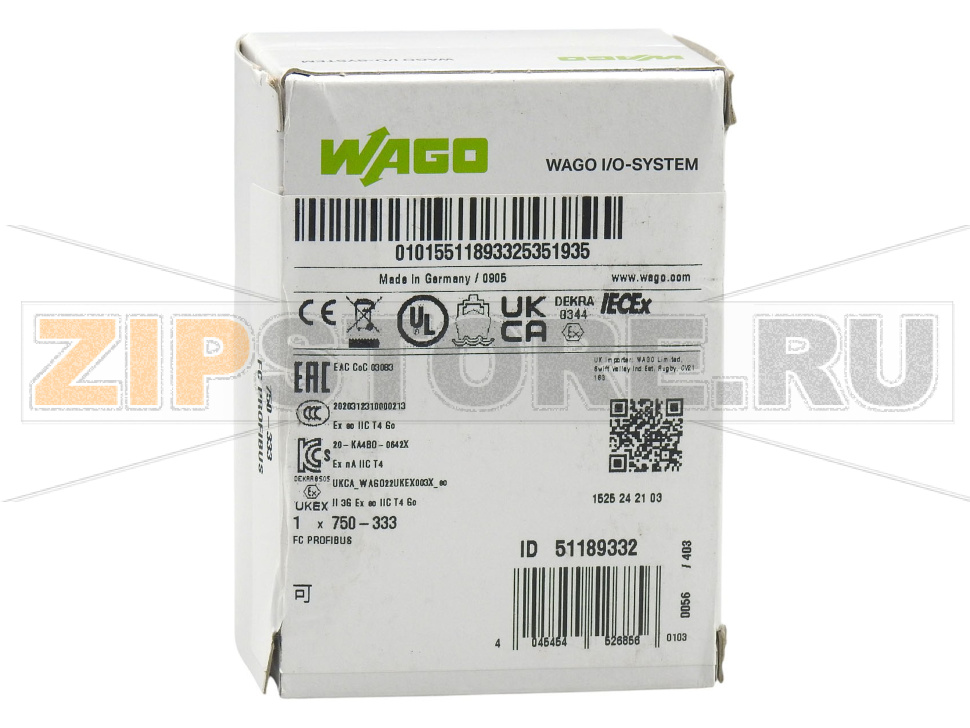

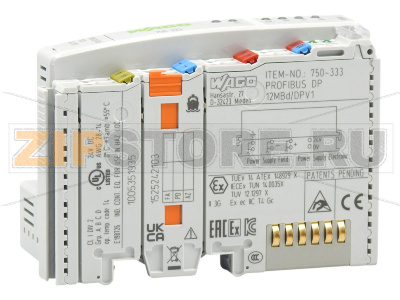

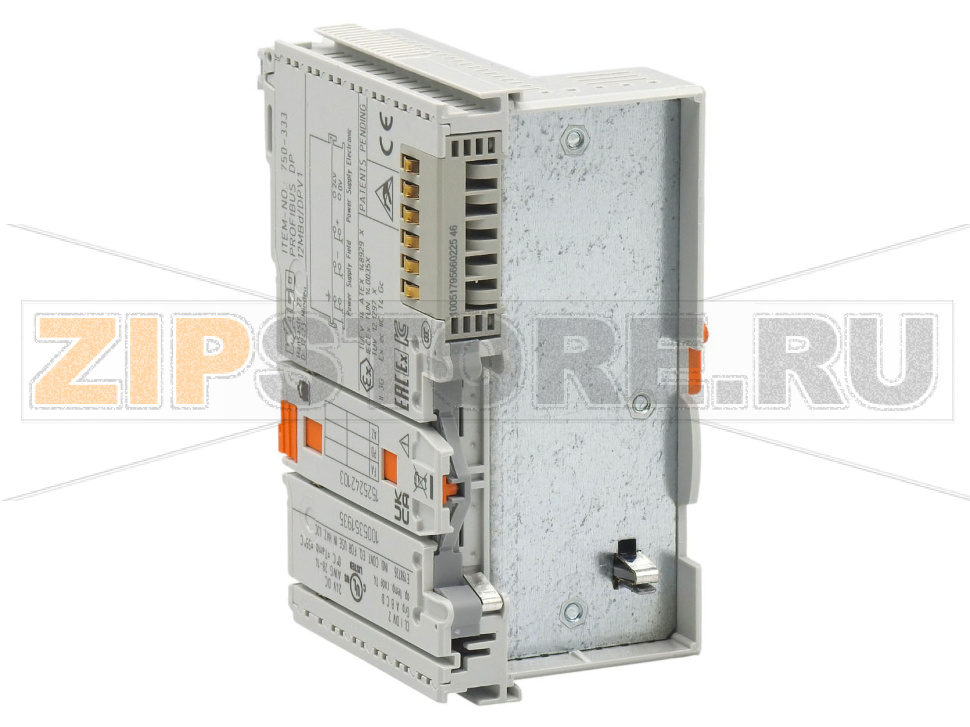

Каплер полевой шины PROFIBUS DP; 2-е поколение; 12 МБд; светло-серые Wago 750-333

Name: Каплер полевой шины PROFIBUS DP; 2-е поколение; 12 МБд; светло-серые Wago 750-333
Brand: Wago
SKU: 750-333

Каталожный номер 750-333

Каплер полевой шины PROFIBUS DP; 2-е поколение; 12 МБд; светло-серые Wago 750-333 - Каплер полевой шины PROFIBUS DP; 2-е поколение; 12 МБд; светло-серые Wago 750-333

Розничная цена

54 640 ₽ с НДС

array(34) { ["id"]=> string(6) "171873" ["product_id"]=> string(6) "234487" ["id_1c"]=> NULL ["sku"]=> string(7) "750-333" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-333" ["image_id"]=> string(1) "0" ["price"]=> string(5) "54640" ["primary_price"]=> float(575.1406) ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(2) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(2) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "RUB" ["currency"]=> string(3) "RUB" ["frontend_price"]=> string(5) "54640" ["unconverted_price"]=> float(54640) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> string(5) "54640" ["original_compare_price"]=> float(0) ["features"]=> array(11) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1150 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["tsvet"]=> array(1) { [49543]=> string(23) "Светло-серый" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1158 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(5) "10869" ["value":"shopDimensionValue":private]=> string(4) "71.1" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0711" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(5) "13095" ["value":"shopDimensionValue":private]=> string(4) "50.5" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0505" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(3) "615" ["value":"shopDimensionValue":private]=> string(3) "100" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "0.1" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["klass_zashchity"]=> string(4) "IP20" ["rabochiy_diapazon_temperatur"]=> object(shopRangeValue)#1090 (6) { ["begin":"shopRangeValue":private]=> object(shopDimensionValue)#1154 (10) { ["id":"shopDimensionValue":private]=> string(3) "497" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(3) "°C" ["type":"shopDimensionValue":private]=> string(11) "temperature" ["units":"shopDimensionValue":private]=> array(3) { ["°C"]=> array(3) { ["value"]=> string(3) "°C" ["title"]=> string(3) "°C" ["description"]=> NULL } ["K"]=> array(3) { ["value"]=> string(1) "K" ["title"]=> string(1) "K" ["description"]=> NULL } ["°F"]=> array(3) { ["value"]=> string(3) "°F" ["title"]=> string(3) "°F" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(3) "°C" ["format":"shopDimensionValue":private]=> bool(false) } ["end":"shopRangeValue":private]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(3) "497" ["value":"shopDimensionValue":private]=> string(2) "55" ["unit":"shopDimensionValue":private]=> string(3) "°C" ["type":"shopDimensionValue":private]=> string(11) "temperature" ["units":"shopDimensionValue":private]=> array(3) { ["°C"]=> array(3) { ["value"]=> string(3) "°C" ["title"]=> string(3) "°C" ["description"]=> NULL } ["K"]=> array(3) { ["value"]=> string(1) "K" ["title"]=> string(1) "K" ["description"]=> NULL } ["°F"]=> array(3) { ["value"]=> string(3) "°F" ["title"]=> string(3) "°F" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(3) "°C" ["format":"shopDimensionValue":private]=> bool(false) } ["unit":"shopRangeValue":private]=> string(3) "°C" ["type":"shopRangeValue":private]=> string(11) "temperature" ["begin_base_unit":"shopRangeValue":private]=> string(1) "0" ["end_base_unit":"shopRangeValue":private]=> string(2) "55" } } }

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 2 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Данный каплер служит интерфейсом для модулей ввода-вывода системы WAGO-I/O-SYSTEM при работе с PROFIBUS DP.

При инициализации каплер определяет модульную структуру узла для создания образа процесса в PROFIBUS. Для оптимизации адресов модули ввода-вывода с битовой шириной меньше 8 группируются в один байт.

Более того, имеется возможность деактивировать модули ввода-вывода и изменить образ узла в соответствии с подключенными сигналами без необходимости модифицировать существующее приложение.

Концепция диагностики основана на диагностировании в соответствии со стандартом EN 50170. Поэтому при программировании модулей не требуется интерпретировать диагностическую информацию каждого производителя.

Примечание: необходимы файлы GSD

Интерфейс связи	PROFIBUS
Число узлов полевой шины на мастере (макс.)	96
Количество точек ввода/вывода	6,000
Скорость передачи	9.6 кБод … 12 МБод
Длина сегмента шины (макс.)	1200 м
Среда передачи (связь/полевaя шина)	Медный кабель по EN 50170
Время передачи	тип. 1 мс (10 каплеров; по 32 дискретных I/O и 12 МБод), макс. 3,3 мс
Количество модулей на узел (макс.)	63
Количество модулей без расширения шины (макс.)	63
Образ процесса: ввод/вывод (полевaя шина), макс.	244 байт / 244 байт
Напряжение питания (система)	24 В DC (-25 … +30%); через втычной разъём (зажим CAGE CLAMP^®)
Потребляемый ток (питание 5 В системы)	200 мА
Суммарный ток (системное питание)	1,800 мА
Напряжение питания (поле)	24 В DC (-25 … +30%); через контакты силовой перемычки
Входной ток (тип.) при номинальной нагрузке (24 В)	500 мА
КПД источника питания (тип.) при номинальной нагрузке (24 В)	87 %
Электрическая изоляция	500 В DC система/поле
Число выходящих контактов силовой перемычки	3
Допустимый ток (контакты силовой перемычки)	10 А
Стандарт	EN 50170

Технология подключения: связь/полевaя шина	PROFIBUS: 1 × розетка D-sub 9
Технология подключения: питание поля	6 × CAGE CLAMP^®
Технология подключения: системное питание	2 × CAGE CLAMP^®
Допустимые материалы проводников	Медь
Тип соединения 1	Системное/полевое питание
Однопроволочный проводник	0,08 … 2,5 мм² / 28 … 14 AWG
Многожильный проводник	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма
Технология подключения: конфигурирование устройства	1 × штекер; 4-контактный

Ширина	50,5 мм / 1,988 дюйма
Высота	100 мм / 3,937 дюйма
Глубина	71,1 мм / 2,799 дюйма
Глубина от верхней кромки DIN-рейки	63,9 мм / 2,516 дюйма

Тип монтажа

DIN-рейка 35

Цвет	светло-серый
Материал корпуса	Поликарбонат; полиамид 6.6
Пожарная нагрузка	3,036 МДж
Масса	183,1 г
Маркировка соответствия	CE

Диапазон температур (эксплуатация)	0 … +55 °C
Диапазон температур (хранение)	-25 … +85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Высота эксплуатации	0 … 2000 м / 0 … 6562 фт
Положение при монтаже	Горизонтально (лево/право/верх/низ), вертикально (вверх/вниз)
Относительная влажность (без конденсации)	95 %
Устойчивость к вибрации	4 g по IEC 60068-2-6
Ударная устойчивость	15 g по IEC 60068-2-27
ЭМС — устойчивость к помехам	по EN 61000-6-2, для морских применений
ЭМС — эмиссия помех	по EN 61000-6-4, для морских применений
Воздействие загрязняющих веществ	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H₂S при отн. влажности 75%	10 ppm
Допустимая концентрация SO₂ при отн. влажности 75%	25 ppm

Группа продукции	15 (I/O System)
eCl@ss 10.0	27-24-26-07
eCl@ss 9.0	27-24-26-07
ETIM 9.0	EC001603
ETIM 8.0	EC001603
ECCN	NO US CLASSIFICATION
Единица поставки (SPU)	1 шт
Тип упаковки	Box
Страна происхождения	DE
Код ТН ВЭД	85176200000

CAS‑№	12060-00-3 1303-86-2 1317-36-8 25550-51-0 7439-92-1 79-94-7
Вещество из перечня кандидатов REACH	2,2',6,6'-тетраброму-4,4'-изопропилендифенол 4-метил-1,2-цикло-гександикарбоновый ангидрид Диборат триокиси Свинец Окись свинца Титанат свинца (PbTiO₃)
Статус соответствия RoHS	Соответствует, с исключениями
Исключения RoHS	6(c) 7(a) 7(c)-I 7(c)-II
Номер уведомления SCIP (Болгария)	ef321005-d1ab-4abd-a70b-38d1a013750b
Номер уведомления SCIP (Чехия)	c90e9500-dbd7-434f-b04b-ce7d55b4001d

Назначение и применение

Каплер полевой шины PROFIBUS DP; 2-е поколение; 12 МБд; светло-серые Wago 750-333 предназначен для интеграции модулей ввода-вывода WAGO-I/O-SYSTEM в сети PROFIBUS DP. Устройство автоматически определяет состав узла, формирует образ процесса и поддерживает группировку дискретных каналов, что упрощает адресацию и снижает сетевую нагрузку. Диагностика реализована в соответствии с EN 50170, поэтому сообщения об ошибках унифицированы и читаются стандартными инструментами мастера PROFIBUS.

Эксплуатационные особенности

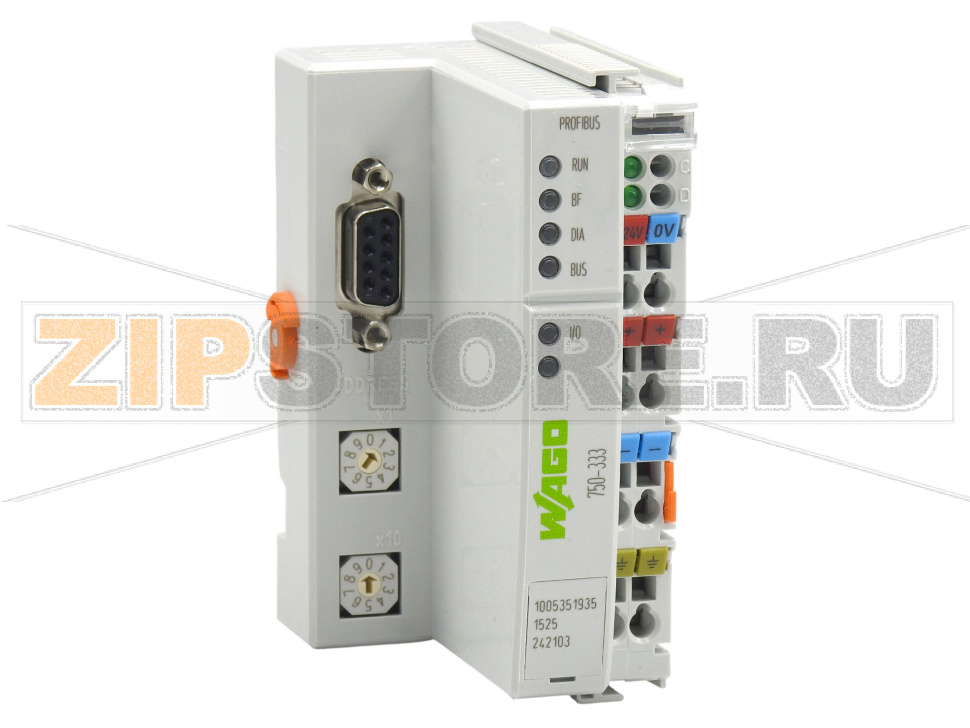

Wago 750-333 устанавливается на DIN-рейку и подключается к шине через D-sub 9. Питание и распределение потенциалов выполнены через CAGE CLAMP, что обеспечивает устойчивый контакт и быстрый монтаж. Поддержка отключения отдельных модулей позволяет адаптировать образ процесса к фактически подключенным сигналам без изменения прикладного ПО контроллера. Такой подход ускоряет ввод в эксплуатацию и снижает риск ошибок при модернизации узла.

Типичные причины отказов

Перенапряжение по цепям питания или помехи по земле/экранам, в том числе из-за некорректного заземления шкафа.
Ошибки монтажа: переполюсовка 24 В, замыкания на CAGE CLAMP, механические повреждения разъёма D-sub 9.
Перегрев вследствие недостаточной вентиляции шкафа или превышения температурного диапазона эксплуатации.
Коррозионные газы (H2S, SO2) и повышенная влажность при отсутствии должной степени защиты шкафа.
Длительная вибрация и удары, приводящие к микротрещинам пайки или ослаблению клеммных соединений.
Ошибки конфигурации сети: отсутствие терминаторов, неверная скорость и адреса, некорректный GSD-файл.

Как понять, что каплер вышел из строя

Отсутствие обмена с мастером: постоянная индикация ошибки шины (типично BF) или системной ошибки (SF).
Нестабильный опрос модулей I/O: периодические потери связи, зависания образа процесса.
Необычно высокий потребляемый ток или нагрев корпуса при номинальном режиме.
Диагностические сообщения мастера о недоступности узла/слейва, CRC-ошибки и повторные запросы.
Визуальные дефекты: повреждения разъёмов, следы коррозии, почернения, запах перегрева.
