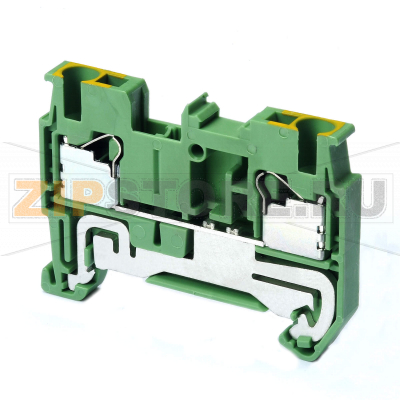

Колодка клеммная Omron XW5G-P2.5-1.1-1

Каталожный номер XW5G-P2.5-1.1-1
Розничная цена
1.35 EUR с НДС ≈ 134 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Колодка клеммная Omron XW5G-P2.5-1.1-1 относится к линейке Push-in Plus и предназначена для быстрого и надежного подключения проводников без применения инструмента. Пружинный механизм обеспечивает стабильный контакт при вибрациях и термодеформациях, снижая риск ослабления соединения в процессе эксплуатации. Земляная конструкция с характерной окраской позволяет формировать защитный контур заземления на стандартной DIN-рейке и упорядочивать шины PE в шкафах управления, распределительных щитах и промышленной автоматике.

Клемма серии XW5 Push-in Plus упрощает монтаж: провод с втулочным наконечником вводится в гнездо до фиксации пружиной, а извлечение осуществляется нажатием на рычаг/кнопку. Такой способ экономит время при сборке шкафов, уменьшает человеческий фактор при затяжке и поддерживает воспроизводимое качество контакта. Конструкция рассчитана на типовую компоновку с торцевыми упорами, перемычками и маркировкой, что облегчает масштабирование и серийную сборку.

Область применения

Решение подходит для систем распределения питания, цепей управления, заземляющих шин, шкафов АСУ ТП, телекоммуникационных стоек и общепромышленных электрощитов. Благодаря пружинному зажиму клемма удобна при серийном монтаже, а также на объектах, где важна стойкость к вибрациям и перепадам температуры.

Монтаж и совместимость

Установка выполняется на DIN-рейку с обеспечением надежного контакта ножки PE с металлом рейки. Рекомендуется использовать стандартные торцевые упоры, торцевые крышки, маркеры и заводские перемычки для формирования групп и логики подключения. При работе с многопроволочными жилами оптимально применять втулочные наконечники для повышения повторяемости и долговечности соединения.

Как понять, что клемма вышла из строя

  • Повышенный нагрев места соединения, потемнение изоляции или запах перегрева.
  • Следы оплавления, деформация корпуса, изменение цвета на зелёно-жёлтой клемме заземления.
  • Люфт проводника в гнезде, самопроизвольное выпадение жилы, неспособность пружины удерживать провод.
  • Повышенное переходное сопротивление: заметное падение напряжения под нагрузкой, локальный нагрев (можно проверить бесконтактным термометром).
  • Нестабильный или отсутствующий контакт PE с DIN-рейкой: прозвонка мультиметром показывает высокое сопротивление между клеммой и шиной заземления.

Типовые причины неисправностей

  • Перегрузка по току или длительная работа на пределе, вызывающие деградацию контактной пары.
  • Неправильная подготовка жилы: недостаточная длина зачистки, ворсистая многопроволочная жила без наконечника, попадание изоляции в зону контакта.
  • Коррозия и загрязнения из-за повышенной влажности, агрессивных паров или пыли, ухудшающие контакт с DIN-рейкой и проводником.
  • Механические нагрузки: частые циклы вставки/извлечения, изгибы провода у входа в клемму, ударные воздействия.
  • Использование неподходящих аксессуаров или самодельных перемычек, приводящее к локальному перегреву.

Рекомендации по уходу и эксплуатации

  • Периодически проверяйте посадку проводников тяговой пробой: лёгкое подтягивание не должно вызывать люфта.
  • Контролируйте состояние изоляции и отсутствие следов нагрева. При обнаружении потемнения или запаха замените клемму.
  • Соблюдайте корректную подготовку жил: ровная зачистка, применение втулочных наконечников для многопроволочных проводников.
  • Поддерживайте чистоту: удаляйте пыль сухой щёткой или сжатым воздухом; не используйте агрессивные растворители.
  • Обеспечьте качественный контакт PE с DIN-рейкой: чистая поверхность, надёжная фиксация рейки и использование торцевых упоров.
  • Применяйте фирменные перемычки, маркировочные поля и торцевые крышки для удобства обслуживания и снижения ошибок при монтаже.

Omron XW5G-P2.5-1.1-1 и другие клеммы серии XW5 Push‑in Plus ориентированы на устойчивую работу в составе распределительных систем и шкафов управления. Грамотный монтаж и периодический контроль соединений позволяют сохранить низкое переходное сопротивление, стабильную работу цепей и соответствие требованиям промышленной безопасности.

Клемма серии XW5 Push-in Plus, 2.5 мм2, один полюс, однорядная, 1:1, земля, напряжение 800 В, ток 24 А

Технические характеристики

Тип электрического соединения 1Пружинный зажим (Push-in)
ТипЗаземляющая клемма
Номинальное сечение2,5 мм²
Число уровней1
Количество зажимов на уровень2
ЦветЗелёно-жёлтый
Изоляционный материалПолиамид
Класс горючести изоляционного материала по UL94V0
Количество в упаковке50 шт
Масса9,9 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 9.9 г
