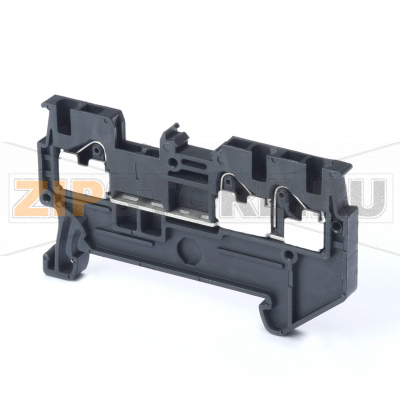

Колодка клеммная Omron XW5T-P1.5-1.2-1

Каталожный номер XW5T-P1.5-1.2-1
Розничная цена
0.7 EUR с НДС ≈ 70 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Колодка клеммная Omron XW5T-P1.5-1.2-1 относится к линейке Push-in Plus и предназначена для быстрого и надежного монтажа проводников в шкафах управления и распределительных коробках. Пружинная технология зажима обеспечивает стабильный контакт без применения инструмента для твердых проводников и проводов с наконечниками, что ускоряет сборку и снижает вероятность ошибок при подключении. Конструкция с распределением 1:2 удобна для разводки общих потенциалов и параллельного подключения датчиков или исполнительных устройств.

Omron XW5T-P1.5-1.2-1 оптимизирована для применения в промышленной автоматике, системах управления, силовых и сигнальных цепях. Компактный форм-фактор позволяет увеличить плотность монтажа на DIN-рейке, а продуманная геометрия упрощает маркировку и последующее обслуживание. Клемма рассчитана на долговременную работу в условиях вибраций и периодических переподключений, что важно при эксплуатации оборудования на производстве.

Подключение выполняется путем прямой вставки подготовленного проводника. Для гибких жил без наконечников используется рычаг/кнопка освобождения зажима. Рекомендуется выдерживать правильную длину зачистки и контролировать полную посадку проводника до упора. Для повышения безопасности и удобства обслуживания применяют торцевые заглушки, перегородки, а также маркеры, совместимые с серией XW5.

Верным решением будет использовать эту клемму для распределения питания и сигналов в шкафах с ограниченным пространством. Тестовые точки (если предусмотрены исполнением) помогают быстро проверять целостность цепи и напряжение без разборки соединения. Совместимость с типовыми DIN-рейками упрощает модернизацию существующих панелей.

Основные причины поломок и отказов:

  • Перегрузка по току или длительное превышение допустимого теплового режима — ведет к нагреву, обесцвечиванию и деградации пружинного узла.
  • Неправильный выбор сечения проводника или отсутствие наконечника на многожильном проводе — повышает переходное сопротивление и риск нагрева.
  • Некачественная подготовка жилы (слишком длинная/короткая зачистка, надрезы) — ухудшает контакт и механическую фиксацию.
  • Многократные циклы переподключения без соблюдения процедуры освобождения зажима — ослабляет контактный узел.
  • Воздействие агрессивных сред, пыли, влаги, УФ — старение полимеров и растрескивание изоляции.
  • Вибрации и ударные нагрузки без использования упоров на рейке и правильного расположения проводов — постепенное ослабление соединений.

Как понять, что клемма вышла из строя:

  • Следы перегрева: потемнение пластика, запах, оплавления, изменение формы корпуса.
  • Повышение температуры на клемме по сравнению с соседними при одинаковой нагрузке.
  • Искрение при легком шевелении провода, нестабильные показания при измерении падения напряжения.
  • Люфт проводника в гнезде, невозможность надежной фиксации, ослабленная пружина.
  • Трещины, сколы изоляции, видимые следы коррозии или нагар.

Рекомендации по уходу и эксплуатации:

  • Периодически проводить визуальный осмотр, проверку механической фиксации проводов легкой тяговой пробой.
  • Контролировать чистоту: удалять пыль сухой щеткой или сжатым воздухом; избегать растворителей и смазок.
  • Поддерживать правильную укладку и разгрузку проводов, использовать маркеры и перегородки для упорядочивания схемы.
  • При сервисе обесточивать цепь, соблюдать регламент снятия/установки проводника через предусмотренный механизм освобождения.
  • При обнаружении нагрева, обесцвечивания или трещин — заменять узел целиком; не допускать временных «поджатий» поврежденных клемм.
  • Хранить запасные изделия в сухом, защищенном от прямого света месте, в закрытой таре.

Выбирая Omron XW5T-P1.5-1.2-1, вы получаете удобство монтажа, стабильный контакт и упорядоченное распределение потенциалов благодаря исполнению 1:2. Соблюдение базовых правил монтажа и обслуживания обеспечивает длительный ресурс и надежность соединений в составе вашей панели управления.

Технические характеристики

Тип электрического соединения 1Пружинный зажим (spring clamp)
ТипПроходная клемма
Номинальное сечение1,0 мм²
Количество уровней1
Количество позиций зажима на уровень3
ЦветСерый
Изоляционный материалПолиамид
Класс воспламеняемости изоляционного материала по UL94V0
Упаковка50 шт.
Масса4,1 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 4.1 г
