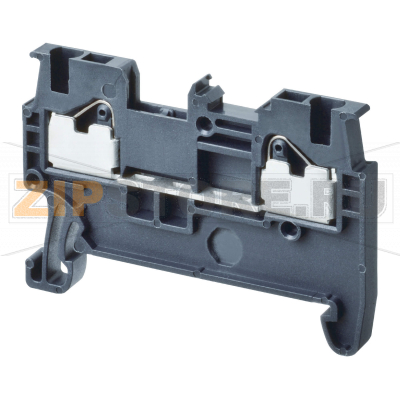

Колодка клеммная Omron XW5T-P1.5-1.1-1

Каталожный номер XW5T-P1.5-1.1-1
Розничная цена
0.54 EUR с НДС ≈ 54 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Клеммная колодка серии Omron XW5T-P1.5-1.1-1 относится к семейству Push-in Plus и предназначена для быстрого и надежного соединения проводников без использования специальных обжимных инструментов. Пружинная технология фиксации обеспечивает постоянное контактное давление, устойчивое к вибрациям и температурным колебаниям, что важно при эксплуатации в распределительных щитах, шкафах управления и машиностроительном оборудовании. Компактная конструкция экономит место на DIN-рейке, а унифицированные аксессуары (перемычки, торцевые элементы, маркеры) упрощают стандартизацию и масштабирование проекта.

Колодка Omron XW5T-P1.5-1.1-1 ориентирована на подключение проводников малого и среднего сечения и подходит для построения однорядных линий связи внутри шкафа. Push-in фиксатор допускает прямую посадку с наконечником и удобное расфиксационное действие отверткой, что ускоряет монтаж и сокращает вероятность ошибок. Конструкция обеспечивает устойчивый электрический контакт при длительной эксплуатации, а негорючие материалы корпуса отвечают требованиям промышленной безопасности.

Применение включает распределительные шины, вводно-распределительные устройства, линии датчиков и исполнительных механизмов, контуры управления приводами и ПЛК. Решение пригодно для модернизации существующих шкафов благодаря стандартным размерам и совместимости с типовой оснасткой и маркировкой. Цветовая индикация и поле для надписей позволяют быстро идентифицировать цепи и упрощают обслуживание.

Причины поломок

  • Повреждение пружинного механизма вследствие многократных циклов перезажима, использования неподходящего инструмента или превышения допустимых усилий при отжатии.
  • Перегрев контакта из-за недожатого проводника, неправильного сечения, отсутствия наконечника или длительной работы при повышенных токовых нагрузках.
  • Коррозия и окисление контактных поверхностей при попадании влаги, агрессивных паров и пыли, особенно при недостаточной степени защиты шкафа.
  • Механические повреждения корпуса при монтаже, транспортировке или из-за вибраций без должной фиксации на рейке и отсутствия торцевых упоров.
  • Нарушение изоляции вследствие загрязнений, токопроводящей пыли или некачественной очистки после монтажных работ.

Как понять, что запчасть вышла из строя

  • Нестабильный контакт: периодические пропадания сигнала, локальный нагрев, потемнение изоляции, следы оплавления рядом с клеммой.
  • Ослабление фиксации: проводник легко вытягивается из клеммы, требуется чрезмерное усилие для удержания.
  • Визуальные дефекты: трещины корпуса, деформация посадочных мест, разрушение пружинного узла или следы коррозии на токоведущих частях.
  • Рост переходного сопротивления, выявляемый при измерениях (нехарактерное падение напряжения на соединении под нагрузкой).

Рекомендации по уходу и эксплуатации

  • Подбирать наконечники и проводники, соответствующие диапазону клеммы, соблюдать правильную длину зачистки и технику прямой посадки.
  • Периодически проверять затяжку и удержание проводников в рамках регламента технического обслуживания, особенно после транспортировки и термоциклов.
  • Обеспечить чистоту внутри шкафа: удалять пыль, стружку и остатки изоляции; не допускать попадания влаги и агрессивных веществ.
  • Использовать совместимые перемычки и торцевые элементы, фиксировать клеммы на DIN-рейке с применением ограничителей, чтобы исключить смещение от вибраций.
  • Не превышать рекомендуемые электрические и температурные режимы; при длительной работе вблизи предельных нагрузок проводить тепловизионный контроль узлов.
  • Применять подходящий инструмент для отжатия пружины; избегать перекосов и ударных нагрузок по корпусу.

Клемма серии XW5 Push-in Plus с одинарным полюсом и однорядной структурой помогает стандартизировать сборку шкафов и повысить повторяемость соединений. Благодаря пружинной технологии она снижает время монтажа и риски человеческого фактора, а прочные материалы корпуса и контактной группы продлевают срок службы даже в условиях вибраций и частых сервисных операций.

Технические характеристики

Тип электрического соединения 1Пружинный клеммный зажим
ТипПроходная клемма
Номинальное сечение1,0 мм²
Количество уровней1
Количество зажимов на уровень2
ЦветСерый
Изоляционный материалПолиамид
Класс горючести изоляционного материала по UL94V0
Упаковка50 шт
Масса3,3 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 3.3 г



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Колодка клеммная Omron XW5T-P1.5-1.1-1.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Колодка клеммная Omron XW5T-P1.5-1.1-1 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
