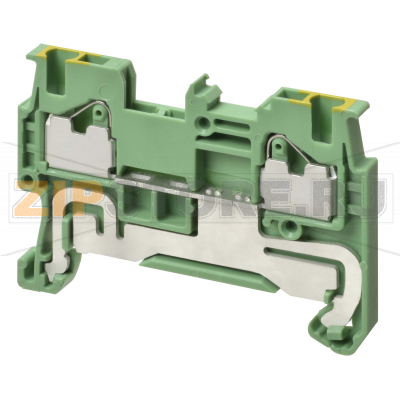

Колодка клеммная Omron XW5G-P1.5-1.1-1

Каталожный номер XW5G-P1.5-1.1-1
Розничная цена
1.21 EUR с НДС ≈ 120 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Клеммная колодка Omron XW5G-P1.5-1.1-1 относится к серии Push-in Plus и предназначена для быстрого и надежного подключения защитного проводника в шкафах управления и распределительных щитах. Пружинный зажим обеспечивает фиксированное контактное усилие и устойчивость к вибрациям, что уменьшает риск ослабления соединения со временем. Конструкция оптимизирована под монтаж на DIN-рейку, а характерная зелено-желтая окраска облегчает идентификацию защитного PE-проводника. Полимерный корпус с высокими огнестойкими свойствами защищает контактную часть от внешних воздействий и повышает общий ресурс узла.

Технология Push-in Plus допускает прямую вставку проводников с наконечниками без инструмента, ускоряя сборку и снижая вероятность ошибок. Для обслуживания предусмотрены точки тестирования и зоны маркировки, что упрощает диагностику и порядок в шкафу. Компактная форма позволяет экономить место на рейке и использовать стандартные аксессуары серии XW5, включая перегородки, концевые пластины, перемычки и маркировочные полосы.

Типовые области применения: машиностроение, системы автоматизации зданий, щиты электроснабжения, приводы и оборудование ОВК. Клемма обеспечивает стабильное соединение защитного проводника с корпусом/шиной, формируя надежный контур заземления в составе панели управления.

Причины возможных отказов

  • Неправильная подготовка жилы: недостаточная длина зачистки, повреждение провода, отсутствие наконечника на многожильном проводе.
  • Неполная вставка проводника в гнездо, что ведет к повышенному переходному сопротивлению и локальному перегреву.
  • Несоответствие сечения провода допустимому диапазону для данной клеммы.
  • Перегрузка цепи и тепловой стресс, приводящие к деградации пружины и изоляции.
  • Коррозия контактных поверхностей из‑за повышенной влажности, конденсата, агрессивных сред или загрязнений.
  • Ненадежный контакт к DIN-рейке при использовании заземляющего исполнения (наличие краски/окисла на рейке, слабая фиксация).
  • Механические воздействия: удары, перекосы при установке, частые циклы подключения/отключения сверх нормы.

Как понять, что клемма вышла из строя

  • Повышенный нагрев в зоне клеммы, потемнение, запах перегрева, следы оплавления изоляции.
  • Шаткость провода в гнезде, самопроизвольное ослабление или выпадение жилы при легком вытягивании.
  • Рост переходного сопротивления: нестабильные показания при измерении микроомметром, периодические пропадания контакта.
  • Сбой в контуре защитного заземления: ухудшение непрерывности, срабатывания УЗО без видимых причин.
  • Трещины корпуса, сколы, изменение цвета изоляции, следы коррозии на металлических элементах.

Рекомендации по монтажу и уходу

  • Используйте наконечники соответствующего типа и длину зачистки, рекомендованную для серии XW5.
  • Вставляйте провод до упора, выполняйте контрольную протяжку рукой. Для демонтажа используйте предусмотренный рычаг/кнопку.
  • Обеспечьте чистый металлический контакт с DIN-рейкой для заземляющих клемм; удалите краску и окислы в месте посадки, применяйте концевые упоры.
  • Соблюдайте правила укладки и маркировки проводов, избегайте излишнего натяжения и вибронагруженности жгутов.
  • Периодически проводите визуальный осмотр, проверку удержания провода и температурный контроль (в том числе бесконтактным термометром).
  • Очищайте пыль сухой щеткой или пылесосом; не используйте агрессивные растворители, способные повредить полиамид.
  • При признаках деградации (перегрев, трещины, потеря упругости пружины) замените изделие; повторное использование поврежденных проводов и наконечников не допускается.
  • Соблюдайте условия хранения и эксплуатации по влажности и температуре, не допускайте конденсата.

Применение клемм Omron XW5G-P1.5-1.1-1 упрощает монтаж, ускоряет сервис и делает контур защитного заземления предсказуемым и стабильным. Соблюдение базовых правил монтажа и регламентного осмотра обеспечивает длительный срок службы и минимизирует риск отказов.

Технические характеристики

Тип электрического подключения 1Пружинное зажимное соединение
ТипЗаземляющий клеммник
Номинальное сечение1,0 мм²
Количество уровней1
Количество зажимов на уровень2
ЦветЗелено-желтый
Изоляционный материалПолиамид
Класс горючести изоляционного материала по UL94V0
Упаковка50 шт
Вес4,7 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 4.7 г



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Колодка клеммная Omron XW5G-P1.5-1.1-1.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Колодка клеммная Omron XW5G-P1.5-1.1-1 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
