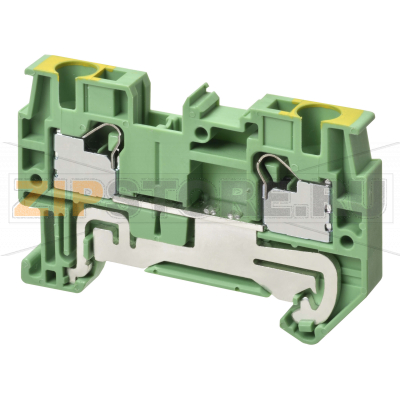

Колодка клеммная Omron XW5G-P4.0-1.1-1

Каталожный номер XW5G-P4.0-1.1-1
Розничная цена
1.41 EUR с НДС ≈ 140 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Колодка клеммная Omron XW5G-P4.0-1.1-1 относится к линейке XW5 Push-in Plus и предназначена для быстрого и надежного подключения защитного проводника PE в шкафах управления, распределительных щитах и системах промышленной автоматизации. Конструкция с пружинным зажимом обеспечивает стабильный контакт без периодической подтяжки, сокращает время монтажа и снижает риск ошибок при подключении. Корпус с характерной зелено-желтой окраской однозначно идентифицирует заземляющую функцию, упрощая инспекцию и обслуживание.

Клемма серии XW5 Push-in Plus ориентирована на максимальную эксплуатационную надежность: устойчивый пружинный контакт минимизирует влияние вибраций и микродеформаций проводников, а геометрия входной воронки облегчает ввод проводов как с наконечниками, так и без них (в соответствии с рекомендациями производителя). Фиксация и извлечение проводника выполняются без применения значительных усилий; обслуживание возможно без полного демонтажа из сборки.

Такие клеммы востребованы в машиностроении, энергетике, системах HVAC, АСУ ТП, в шкафах распределения и управления, где важны компактность, порядок разводки и воспроизводимость монтажных операций. Omron XW5G-P4.0-1.1-1 допускает использование стандартных аксессуаров серии XW5: торцевых крышек, упоров, маркировок, что облегчает конфигурирование и масштабирование клеммных сборок на DIN-рейке.

Причины неисправностей

  • Перегрев из-за превышения допустимой нагрузки по току или плохого качества обжима/зачистки провода.
  • Ослабление контакта вследствие неоднократного переустановления проводника, использования неподходящих наконечников или несоответствующего сечения.
  • Механические повреждения корпуса или пружинного узла при ошибках монтажа, ударных нагрузках или неправильном снятии проводника.
  • Загрязнение, пыль, влага, химически активные среды, приводящие к ухудшению контактирования и старению изоляции.
  • Неправильная установка на DIN-рейку, отсутствие торцевых упоров и зазоров для вентиляции.

Как понять, что клемма вышла из строя

  • Локальный нагрев колодки, потемнение или обесцвечивание изоляции, запах перегрева.
  • Следы оплавления, искрения, потемнение жилы или наконечника, образовавшийся нагар.
  • Люфт проводника в зажиме, невозможность надежной фиксации при штатной процедуре монтажа.
  • Визуальные дефекты корпуса: трещины, сколы, деформация пружины или элемента освобождения зажима.
  • Аномальное падение напряжения/повышение сопротивления на соединении при тестировании.

Рекомендации по уходу и эксплуатации

  • Соблюдайте рекомендации по подготовке проводников: корректная длина зачистки, использование подходящих наконечников и калиброванных инструментов.
  • При вводе проводника убедитесь в полной посадке до упора и фиксируйте/извлекайте его только через механизм освобождения пружины.
  • Регулярно проводите визуальный осмотр узлов PE: отсутствие нагрева, обесцвечивания, люфта, следов коррозии и загрязнений.
  • Поддерживайте чистоту шкафа: удаляйте пыль и мусор, избегайте воздействия агрессивных сред и конденсата.
  • Используйте торцевые упоры и маркировку; не перегружайте клемму током и количеством параллельных ответвлений сверх рекомендованных производителем.
  • При сервисе не вставляйте твердые предметы в окно зажима, кроме предназначенного инструмента; не применяйте чрезмерные усилия.
  • При обнаружении следов перегрева или повреждений замените элемент на новый из этой же серии, сохранив единообразие сборки.

Благодаря конструкции Push-in Plus клемма серии XW5 и колодка клеммная Omron XW5G-P4.0-1.1-1 обеспечивают предсказуемый ресурс и стабильные параметры соединения при корректном выборе проводников и соблюдении монтажной технологии. Это решение подходит для систем с повышенными требованиями к безопасности и надежности заземляющих цепей, где важна прозрачность сервиса и минимальные простои оборудования.

Технические характеристики

Тип электрического соединения 1Пружинное (Push-in) соединение
ТипЗаземляющая клемма
Номинальное сечение4 мм²
Число уровней1
Число зажимов на уровень2
ЦветЗеленый/желтый
Изоляционный материалПолиамид
Класс горючести изоляции по UL94V0
Упаковка50 шт.
Масса11,8 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 11.8 г



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Колодка клеммная Omron XW5G-P4.0-1.1-1.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Колодка клеммная Omron XW5G-P4.0-1.1-1 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
